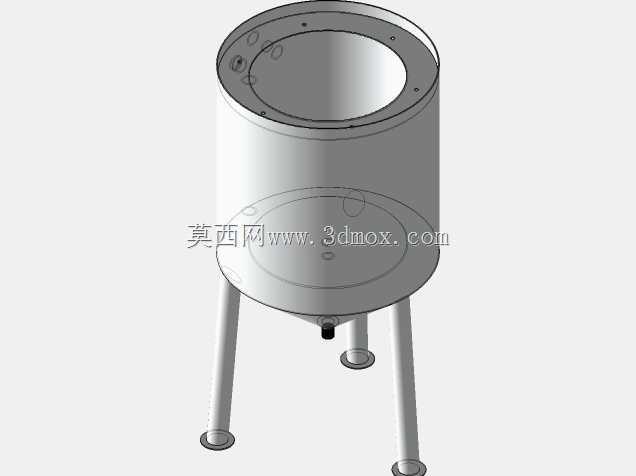

立式支腿型机油冷却储料罐体结构

　　在工业润滑系统的循环回路里，这类带锥底的立式冷却储箱是不少车间油液温控环节的常用部件，它不像板式换热器那样只承担换热功能，同时兼顾了静置储油、杂质沉降、温度缓冲的多重作用，很多集中润滑站、液压站的回油端都会配置同类型结构，用来承接系统回流的高温机油，经过自然或配套冷却回路降温后，再通过底部出口泵送至设备润滑点。从结构设计逻辑来看，罐体采用直筒加锥底的组合形式，直筒段的大容积可以保证足够的油液停留时间，让回流带进来的气泡有足够时间上浮溢出，同时油液里裹挟的金属磨屑、密封残渣等杂质能顺着锥面滑向底部排污口，避免杂质堆积在罐壁死角，日常维护时只需要打开底部的排污阀就能排出沉降的污物，不需要拆开罐体清理。顶部的法兰端盖做了均布的螺栓孔位，

　　既可以根据使用需求加装冷却盘管、温度传感器、液位计、透气帽等附件，也能在需要检修内部时快速拆卸端盖，端盖上预留的多个不同孔径接口，分别对应回油入口、补水/补油口、溢流口的安装位置，不用在罐体侧壁额外开孔焊接，减少了罐体焊接变形的风险，也降低了焊缝渗漏的概率。三根均匀分布的支腿采用圆管型材制作，支腿底部带圆形安装脚板，脚板上预留了地脚螺栓孔，安装时可以直接通过膨胀螺栓固定在设备基础或者车间地坪上，支腿的高度设计预留了底部阀门、管路的安装操作空间，不需要额外搭建支架就能完成底部出料管路的对接，锥底的倾斜角度经过核算，能保证停机时罐内的残油可以完全排空，不会有积液残留导致油液变质。侧壁靠近锥底的位置预留了侧装接口，

　　可以根据工艺需求接入冷却介质管路，或者安装液位开关、温度探头，实时监测罐内油液的状态，当油温超过设定阈值时可以触发外接冷却装置启动，保证供油温度稳定在设备要求的区间内。这类罐体的壁厚选择会根据实际使用的容积、工作压力来调整，常压使用场景下采用常规薄壁钢板卷焊即可，若需要带压运行则要对应计算壁厚并做压力测试，所有焊接位置都要做煤油渗漏试验，避免油液渗漏污染车间环境。在三维建模过程中，这类结构需要重点关注支腿的分布角度，保证三个支腿的受力均匀，避免罐体满载时出现支腿变形、罐体倾斜的问题，顶部法兰的孔位要和标准法兰的参数匹配，方便用户直接采购标准件配套，锥底和直筒段的衔接位置要做圆滑过渡，减少应力集中，同时避免杂质在衔接位置卡滞。

　　实际选型时，要根据系统的循环油量确定罐体的容积，一般罐体的有效容积要达到系统每分钟循环流量的3-5倍，才能保证足够的冷却和沉降时间，支腿的承载能力要按照罐体满载油液的总重量乘以1.5倍的安全系数核算，避免长期承重出现支腿失稳的问题。和卧式储油箱相比，这种立式锥底结构占地面积更小，杂质沉降的效果更好，特别适合车间安装空间有限、对油液清洁度有一定要求的润滑系统，在中小型液压站、机床集中润滑系统、小型机油冷却循环单元里都有广泛的应用场景。建模时还要注意各个接口的位置高度，回油入口要设置在罐体最高液位以上，避免回油时产生飞溅气泡，出油口要设置在锥底上方一定高度，避免把沉降的杂质吸入供油管路，透气口要设置在端盖最高位置，保证罐内压力和大气压平衡，避免出现抽油时罐内负压、回油时罐内超压的问题。
