车间工序间湿部转运手推车结构设计

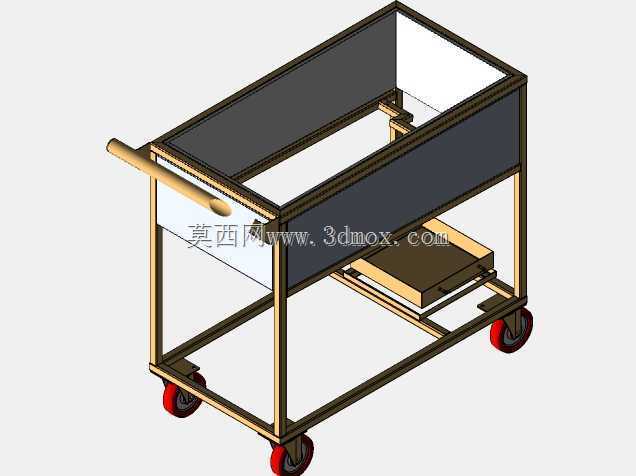

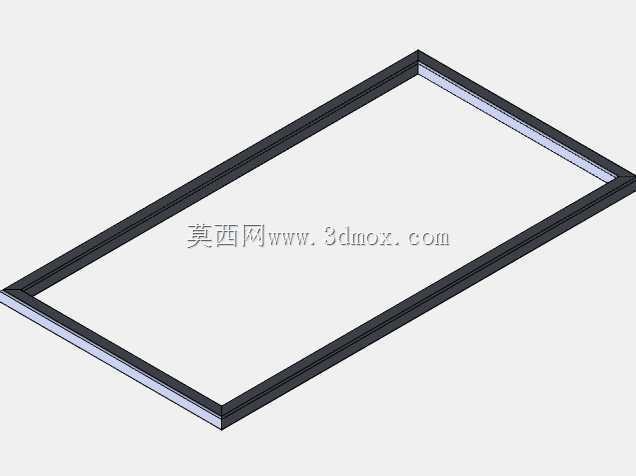

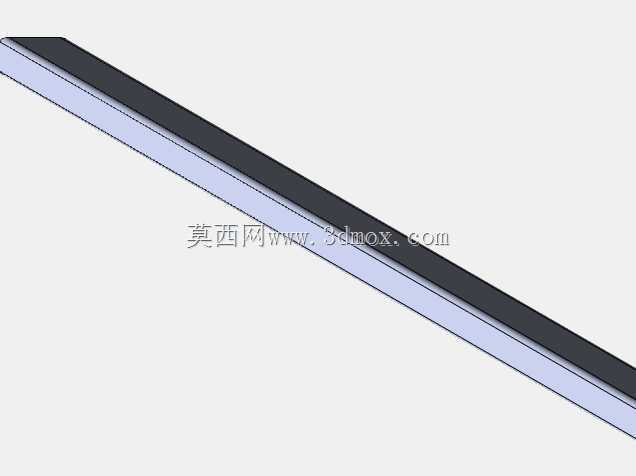

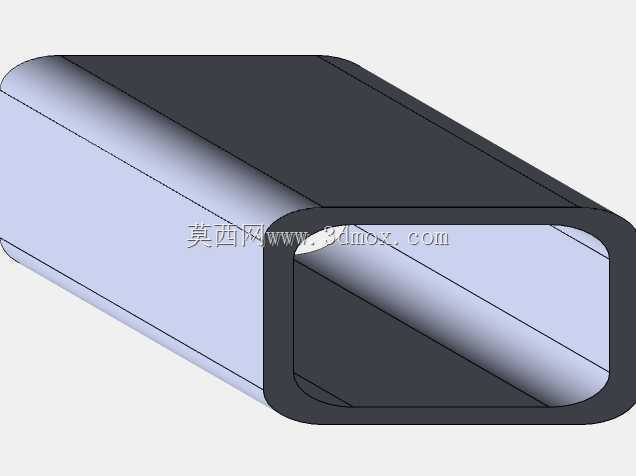

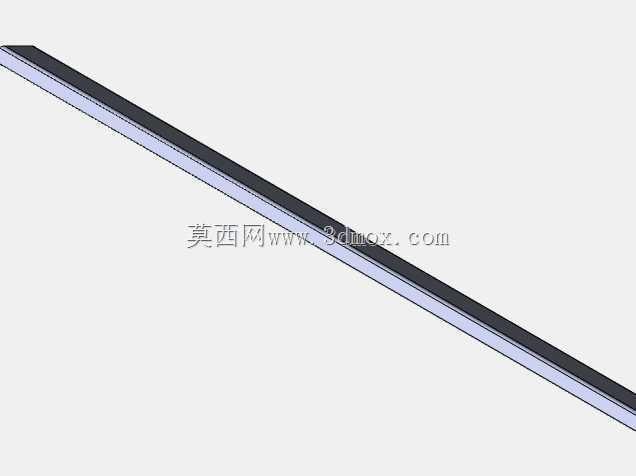

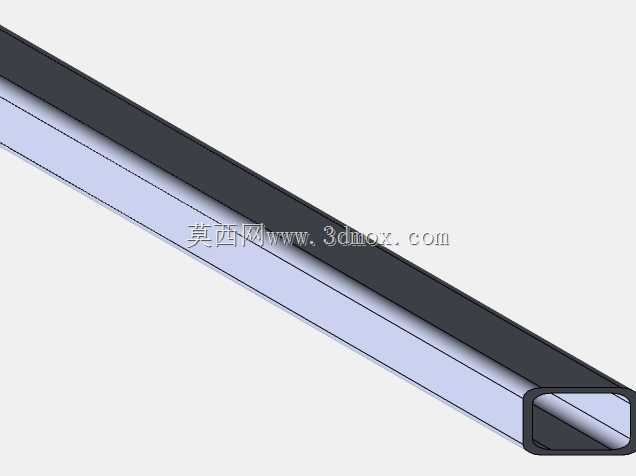

　　这款转运台车的设计初衷，是解决产线湿部工序间的工件流转痛点——在涉及湿加工的连续生产场景中，刚完成前序湿处理的工件表面带有残留液体，若直接采用普通平板推车转运，液体会沿车体滴落污染车间地面，同时工件缺乏围挡限位，在推行过程中易出现滑移磕碰，影响工件加工质量。设计时首先明确了转运的边界条件：车体整体采用框架式方管焊接结构，主框架选用40*40mm标准工业方管，兼顾结构刚性与自重控制，整车外形长度控制在1200mm、宽度700mm、高度950mm，这个尺寸刚好适配车间多数设备的操作工位间距，同时能顺利通过车间1m宽的人行通道与消防通道，不会出现通行卡滞的问题。

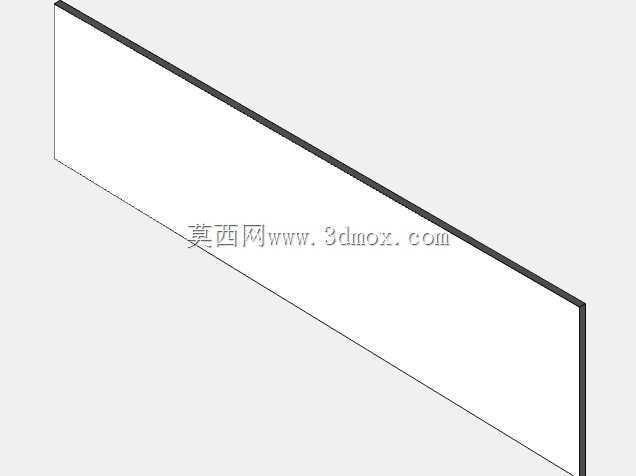

　　车体上部的承载舱做了三面围挡设计，围挡高度设置为350mm，其中两侧采用不透明挡板，可阻挡转运过程中工件表面液体向两侧飞溅，靠近操作侧采用透明挡板，方便操作人员在推行时观察舱内工件的摆放状态，避免工件堆叠过高超出围挡范围。承载舱底部预留了15mm的积液导流槽，槽体向车体后侧倾斜2°，可将工件滴落的液体导流至后侧的积液收集盒内，收集盒采用抽拉式结构，容量为8L，日常清理时可直接抽出倾倒，无需挪动车体或舱内工件，大幅降低日常维护的工作量。

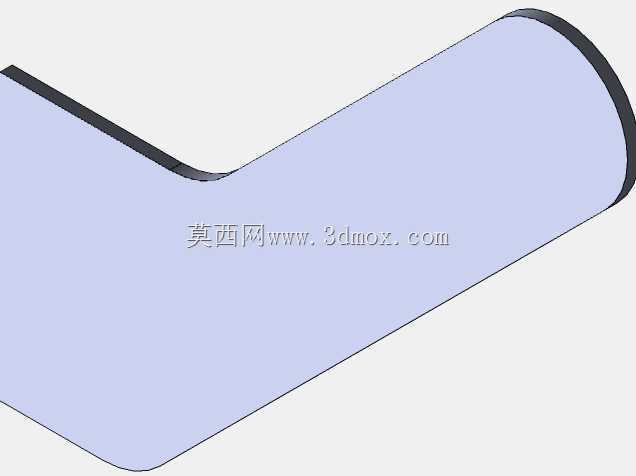

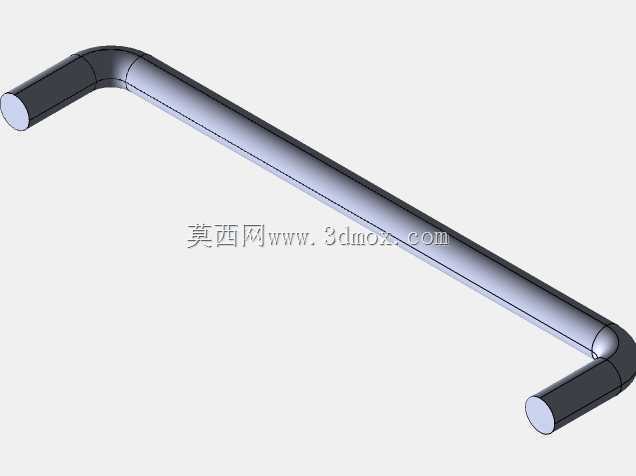

　　车体的推行把手设置在单侧，采用直径32mm的圆管弯折成型，把手安装高度距离地面850mm，符合成年人站立推行的人机工程学高度，推行时手臂自然弯曲即可握持，长时间转运作业也不易产生肢体疲劳。底部行走结构采用四个万向脚轮，其中靠近把手侧的两个脚轮带刹车结构，脚轮直径为125mm，采用聚氨酯轮面，既可以承受单台300kg的额定载重，又能在环氧地坪的车间地面推行时减少噪音，同时不会刮伤地面涂层。

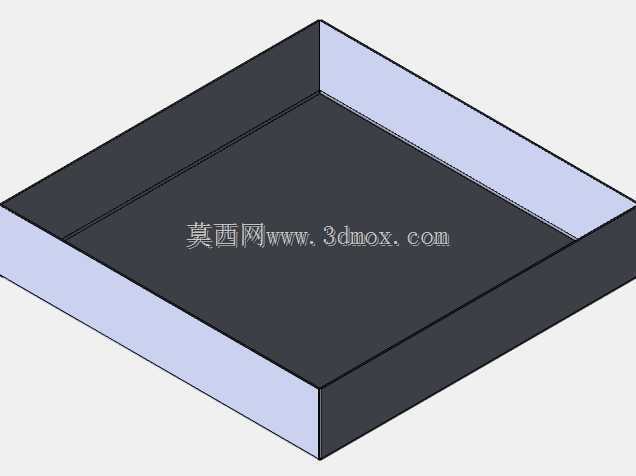

　　在车体下部的框架空间内，额外设置了一层抽拉式置物托盘，托盘深度为100mm，可放置转运过程中需要用到的防护手套、工件定位垫块、擦拭抹布等辅助工具，避免工具随意放置在工件舱内刮伤湿处理后的工件表面。框架的焊接位置全部做了打磨圆角处理，没有尖锐的焊渣凸起，避免操作人员上下料时被边角划伤。

　　设计过程中特意校核了车体的重心位置，满载状态下整车重心落在四个脚轮围成的矩形中心偏前100mm位置，推行时不会出现后倾或侧翻的风险，即使在车间5°的坡度路面推行，也能保持稳定。承载舱的内部尺寸做了适配性设计，刚好可以容纳前序湿加工设备出料端的标准工件料架，料架推入舱内后，底部会卡在舱内预设的两个定位挡块之间，推行过程中料架不会出现前后窜动，无需额外的绑带固定即可完成转运。

　　考虑到车间日常使用的磨损问题，车体所有金属构件表面都做了喷塑处理，可耐受车间常见的弱酸碱液体腐蚀，长期接触湿部滴落的加工液体也不会出现锈蚀掉漆的问题。脚轮的安装座采用加厚钢板焊接在框架底部，连接位置做了三角加强筋，避免长期重载使用后脚轮座出现变形脱落。整个车体没有复杂的传动或电控结构，日常维护仅需定期给脚轮轴承加注润滑脂即可，维护成本极低，适合生产车间长时间高频次的转运作业使用。
