带双PC工位的工业立式配电箱结构设计

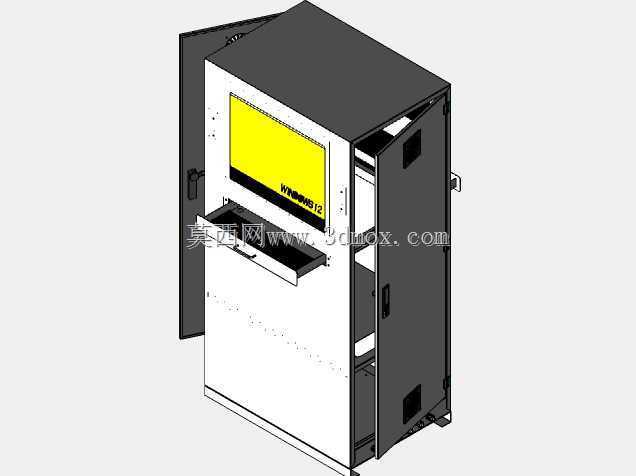

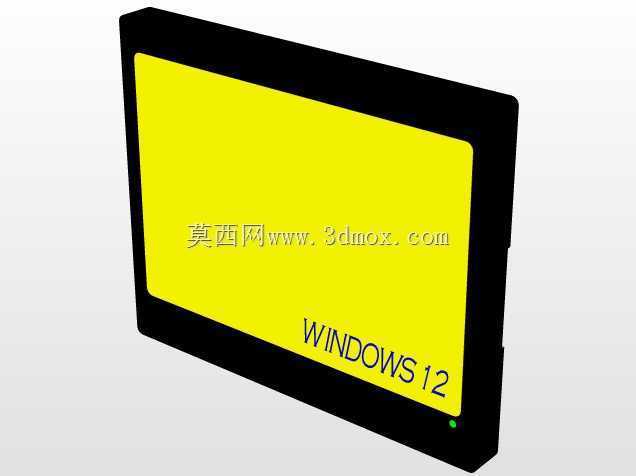

　　这款立式柜体结构主要面向车间产线边的工控集成场景，区别于常规纯配电功能的柜体，它在内部预留了双PC安装位，可同时承载配电回路与两套工控主机、显示终端的安装需求，适合需要在设备旁就近部署电控系统与人机交互工位的生产场景，比如自动化产线的段控节点、小型工作站的集中电控点位，能省去额外设置工控操作台的空间，让配电与工控操作集成在同一柜体上，减少现场布线的长度与走线复杂度。从结构设计来看，柜体采用前后双开门布局，前门为整幅带观察窗的结构，上部预留了大尺寸显示屏安装开孔，可直接嵌入工业触控屏，屏幕下方设置了抽拉式键盘托，不用时可推入柜体内部，避免车间粉尘、切削液溅入键盘区域，同时不占用外部操作空间；后门为对开式检修门，

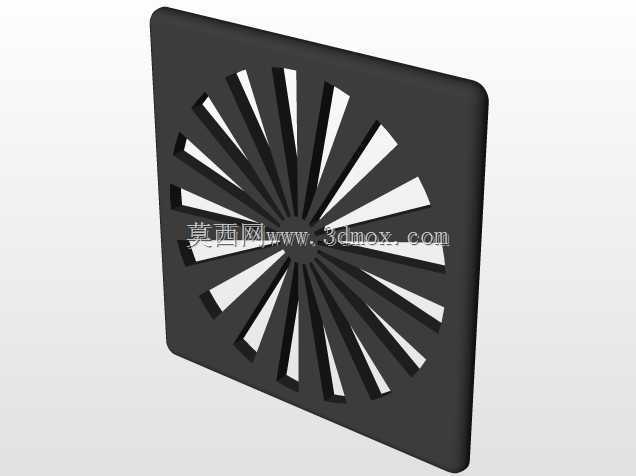

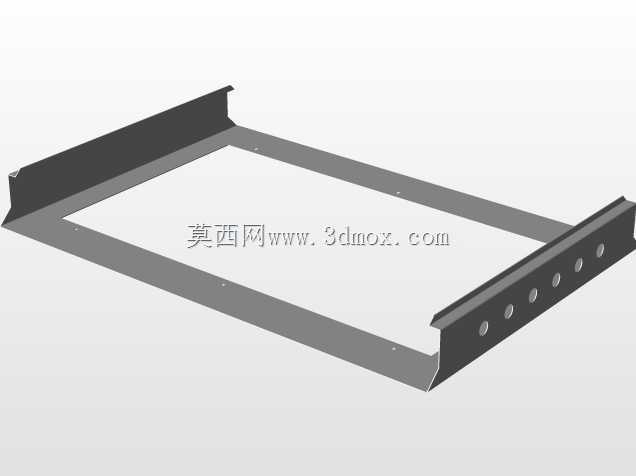

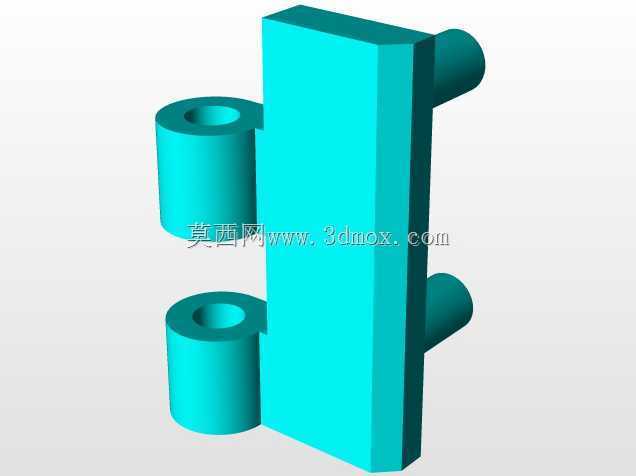

　　门板上预留了通风散热栅格与门锁安装位，日常维护时可直接打开后门接触内部的配电回路与PC主机硬件，无需拆卸前门的操作组件，大幅提升后期检修的效率。柜体内部设置了多层安装板，上部区域靠近显示屏的位置预留了PC主机的固定支架位，可通过标准机柜螺丝固定两台标准尺寸的工控主机，主机周边预留了走线槽与散热风道空间，避免主机运行时热量堆积影响配电元件的稳定性；下部区域为配电回路安装区，可安装断路器、接触器、接线端子排等常规配电元件，安装板采用可拆式设计，可根据实际元件排布调整安装位置，适配不同功率等级的配电需求。外形尺寸方面，柜体整体高度适配成年人站立操作的人机工程要求，操作面的屏幕中心高度与站立时人眼视线高度齐平，

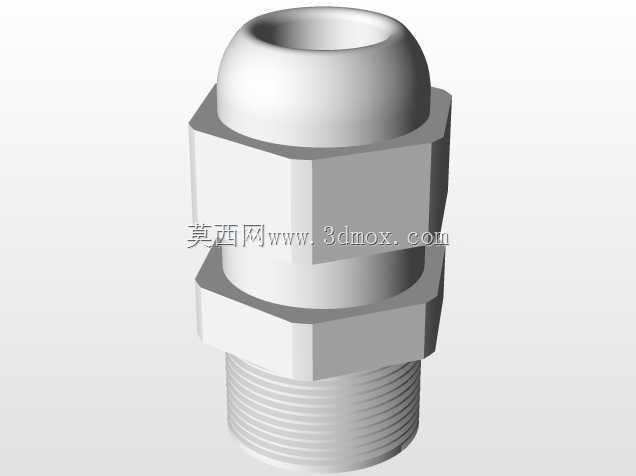

　　键盘托拉出后的高度符合手臂自然放置的操作姿态，无需弯腰或抬手操作；柜体宽度控制在单人行进通道可容纳的范围，深度上兼顾了内部双PC主机与配电元件的安装空间，同时不会过多占用产线边的通道面积，底部预留了地脚安装孔与叉车孔位，既可以通过膨胀螺栓固定在地面，也可以通过叉车转运调整安装位置，适配车间布局调整的需求。柜体的门板结合处都设置了密封胶条安装槽，可根据使用场景加装防尘或防水密封胶条，满足不同车间环境的防护要求，门锁采用工业柜通用的连杆锁结构，可实现多点锁闭，避免车间无关人员随意打开柜体触碰内部带电元件，柜体侧面预留了进出线孔，可加装电缆防水接头，方便强电、弱电电缆分别从不同位置进出柜体，减少强弱电之间的信号干扰。在结构强度设计上，

　　柜体框架采用折弯焊接成型的型材结构，门板做了折弯加强筋处理，避免长期开关门出现门板变形的问题，内部安装板采用镀锌钢板材质，兼顾导电性与防锈能力，可直接作为接地连接的基础载体，无需额外铺设接地铜排的部分固定点位，简化柜体内部的接地布线。
