在桌面级FDM 3D打印设备的Z轴传动体系里,这类角型安装支架是承担丝杠或光轴端部支撑、保障Z轴进给垂直度的核心结构件,直接关联打印过程中Z轴层厚的进给精度,避免因支撑刚性不足导致的层纹错位、Z轴 wobble 等常见打印缺陷。日常设备运维、改装升级场景中,原厂支架因长期受力出现形变、螺纹滑牙,或是用户要更换更高规格的传动部件时,都需要匹配对应安装边界的替换支架来保障传动系统的同轴度与支撑刚性。

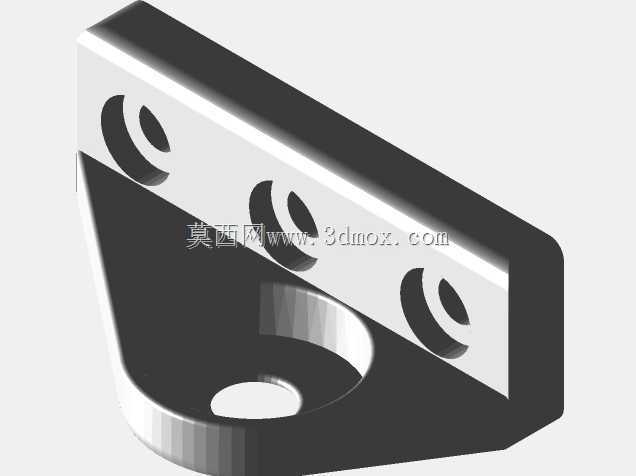

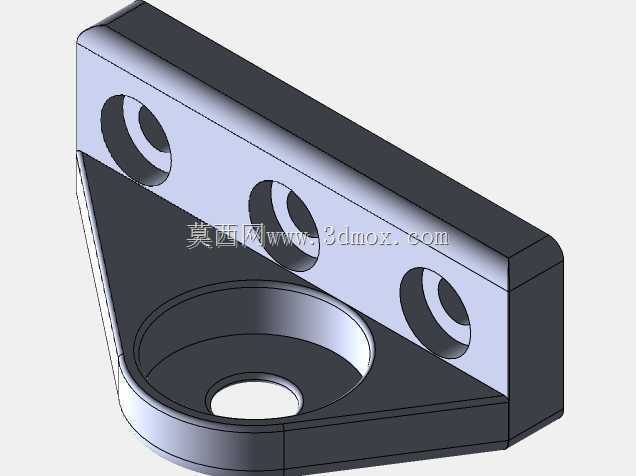

从功能设计来看,该支架采用直角折弯式的L型结构,竖直立面设置三个等距排布的安装通孔,用于和Z轴的铝型材立柱端面锁紧固定,三个孔位的孔距完全匹配Creality Ender3系列设备的立柱安装孔位公差,安装时无需对原有型材进行二次打孔加工,直接沿用原厂的锁紧螺丝即可完成固定,降低改装替换的加工门槛。水平承托面设置大尺寸的沉台轴承座,专门适配608zz深沟球轴承的安装尺寸,沉台的深度与轴承厚度完全匹配,轴承压入后端面与支架表面齐平,不会出现凸起干涉Z轴联轴器或丝杠螺母的运动行程,轴承内孔用于穿接Z轴丝杠的端部或者光轴的定位轴段,为Z轴传动部件提供径向约束,抵消丝杠转动过程中产生的径向窜动,让Z轴的升降运动保持在稳定的直线轨迹上。
设计过程中首先要匹配原有设备的安装边界,竖直面的三个安装孔中心距需要严格对应2020铝型材端面的槽道间距,孔径设置为适配M5螺丝的通孔尺寸,安装时可通过螺丝在型材槽内的微调余量补偿少量的安装对位误差,避免孔位偏差导致的装配应力。轴承座的沉台同轴度需要控制在0.02mm以内,若同轴度偏差过大,轴承压入后会出现内圈卡滞,导致Z轴转动阻力增大,电机负载升高,甚至出现层厚进给不均的问题。支架的转角位置做了加厚的加强筋结构,因为Z轴运动过程中,打印平台的重量加上运动加速度产生的冲击力会集中作用在转角位置,加厚处理可以避免长期受力后支架出现直角处开裂、形变的问题,保障长期使用的结构稳定性。
从安装边界来看,支架的整体厚度控制在8mm,竖直面的总长度适配Z轴立柱顶端的安装空间,不会突出型材端面干涉X轴横梁的运动行程,水平承托面的外轮廓做了倒角处理,避免安装时尖锐边角划伤线材或者操作人员。轴承安装沉台的中心高度与Z轴丝杠的端部安装位置完全对齐,装配后丝杠的轴线与Z轴运动方向保持平行,不会出现丝杠偏斜导致的螺母运动卡滞。三个立面安装孔的沉头设计可以让螺丝头完全埋入支架表面,不会出现凸起剐蹭X轴的运动部件。实际装配时,先将608zz轴承平稳压入水平座的沉台内,可通过少量厌氧胶辅助固定轴承外圈,避免长期转动后轴承外圈出现跟转松动,之后将支架的竖直面对齐Z轴铝型材立柱的顶端安装孔位,穿入锁紧螺丝后先不彻底拧紧,待Z轴丝杠穿入轴承内孔、调整好丝杠的整体同轴度后,再依次对角拧紧三个固定螺丝,避免装配应力导致支架出现偏斜,影响Z轴的运动精度。
这类支架的结构设计看似简单,但每一处尺寸公差都直接影响Z轴的运动稳定性,对于桌面级3D打印机的打印精度提升、老旧设备的配件替换都有很强的实用价值,建模过程中需要严格核对原厂设备的安装尺寸,避免出现孔位偏差、轴承座尺寸不匹配导致的无法装配问题,同时要兼顾结构刚性与整体重量,不需要额外增加多余的结构,在满足受力要求的前提下控制整体体积,适配设备的原有安装空间。
