3D打印手持扫描仪可折叠支撑三脚架

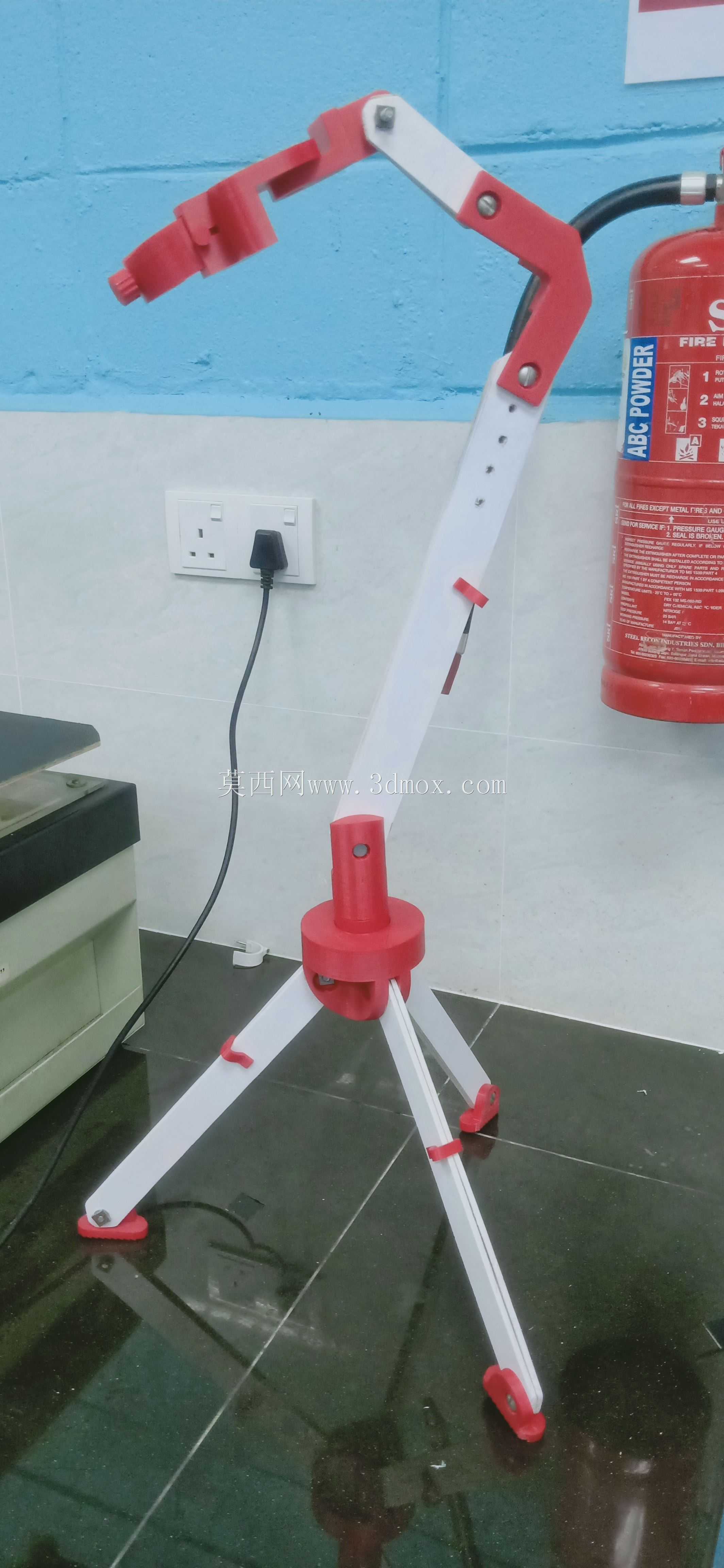

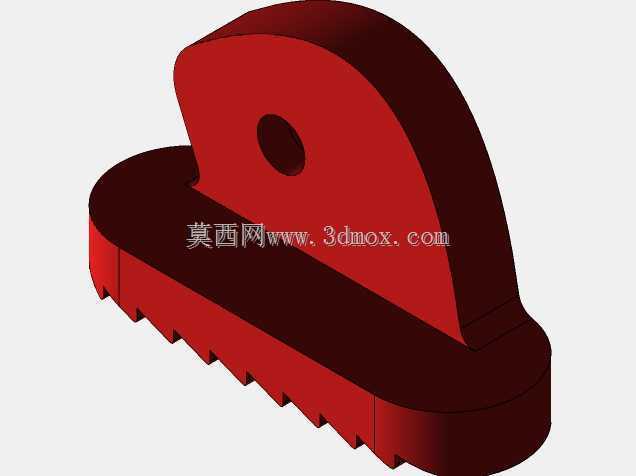

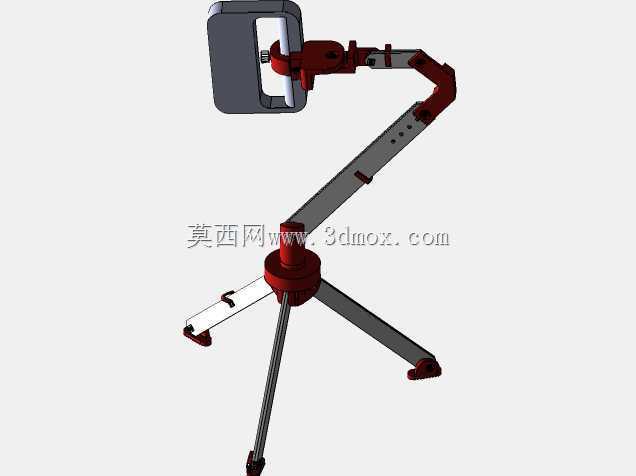

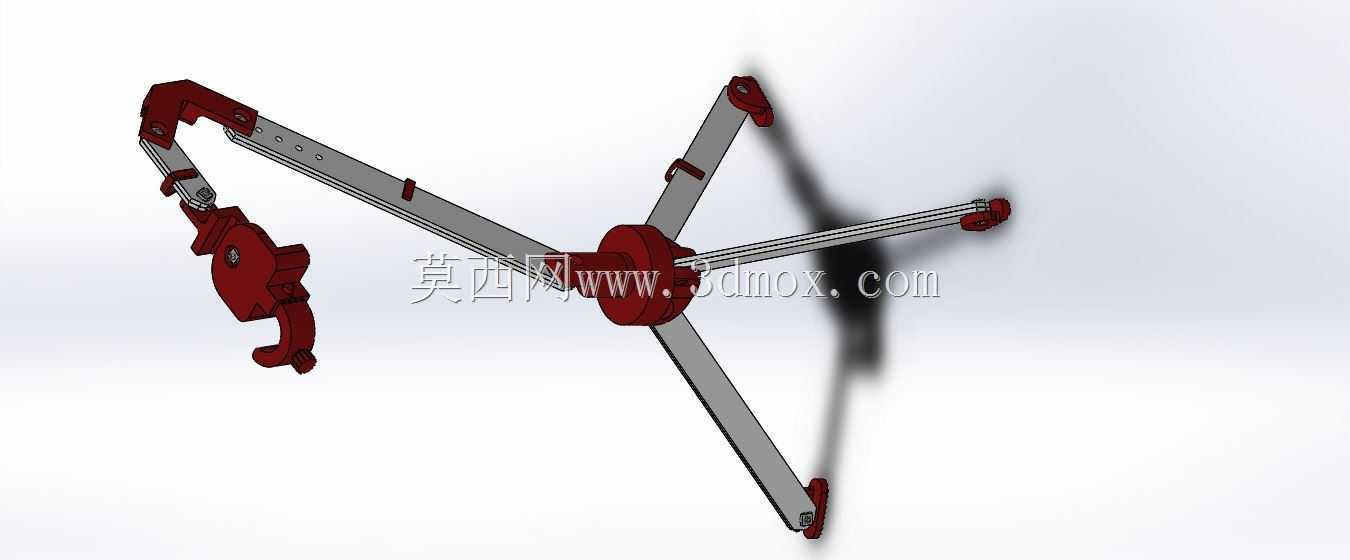

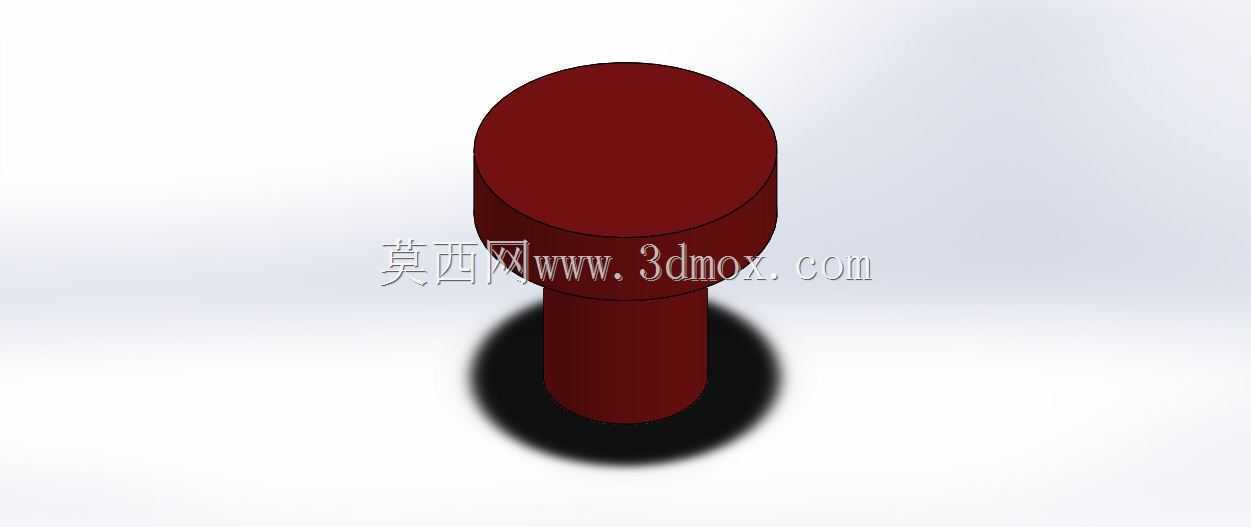

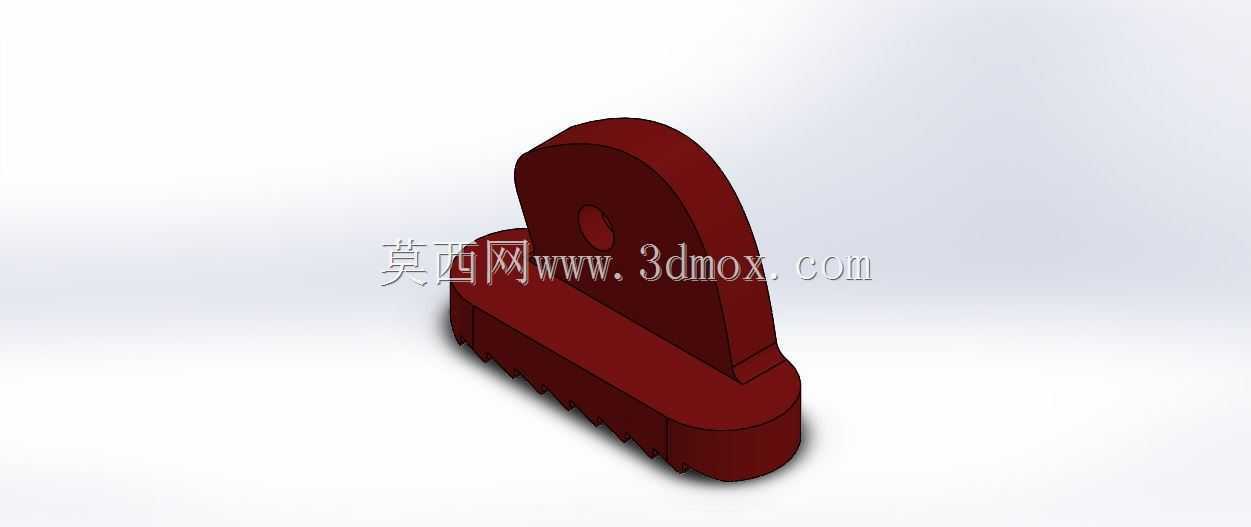

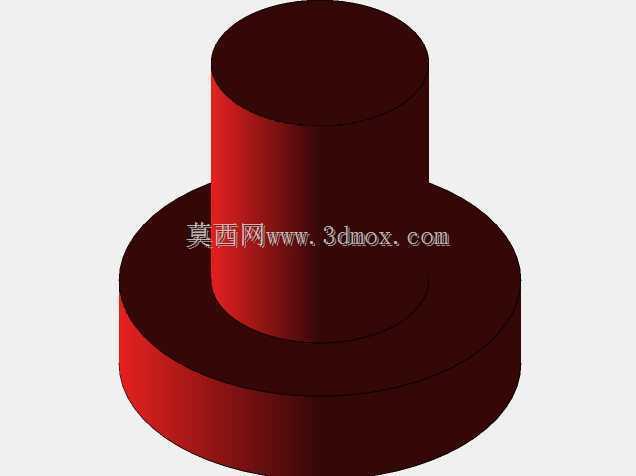

　　这款支撑结构主要面向手持三维扫描作业场景设计，解决手持扫描过程中长时间握持带来的抖动、轨迹偏移问题，尤其适配小尺寸工件的固定位扫描需求，在逆向建模、小零件尺寸检测、文创产品数字化采集场景中，能够替代人工持握，保证扫描过程中设备与工件的相对位置稳定，减少点云数据的拼接错位概率。整体结构采用多段铰接式折叠设计，三条支腿与上部悬臂均通过销轴铰接实现角度调节，支腿展开后形成稳定的三角支撑面，单条支腿设置多档调节孔位，可根据扫描作业的高度需求调整支腿张开角度，适配不同高度的工作台面放置需求，支腿末端设置防滑接触端，接触桌面时可增大摩擦力，避免扫描过程中支架受设备线缆拖拽发生位移。上部悬臂采用两段式铰接结构，可实现水平方向伸展、

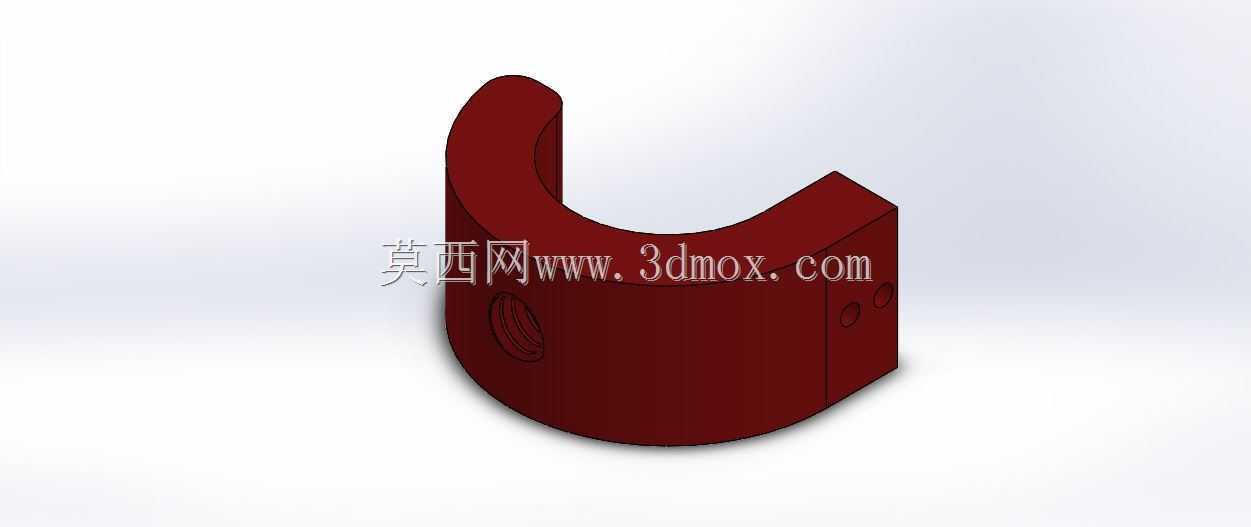

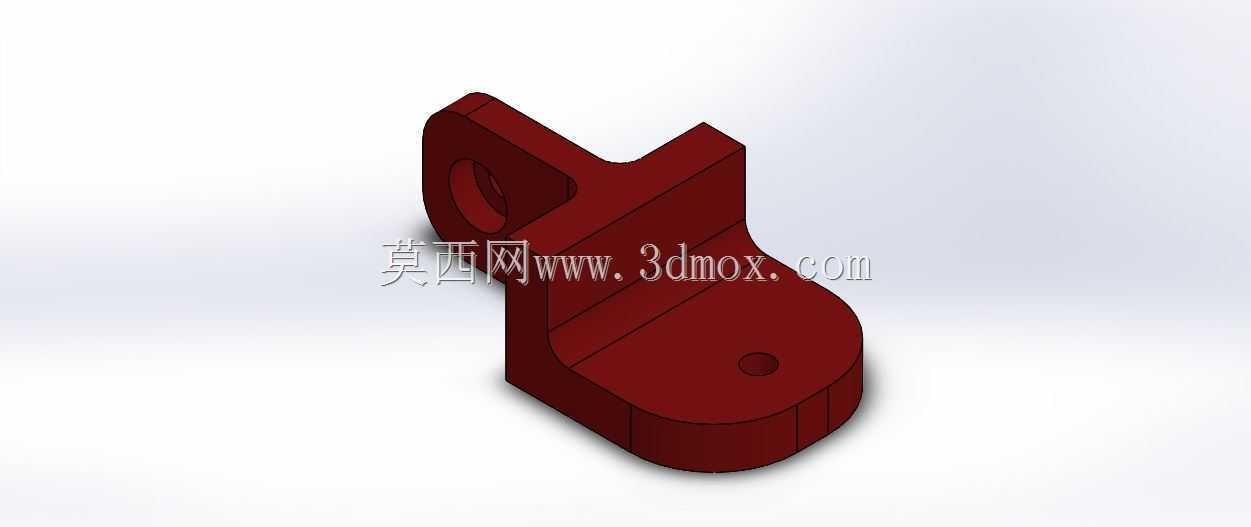

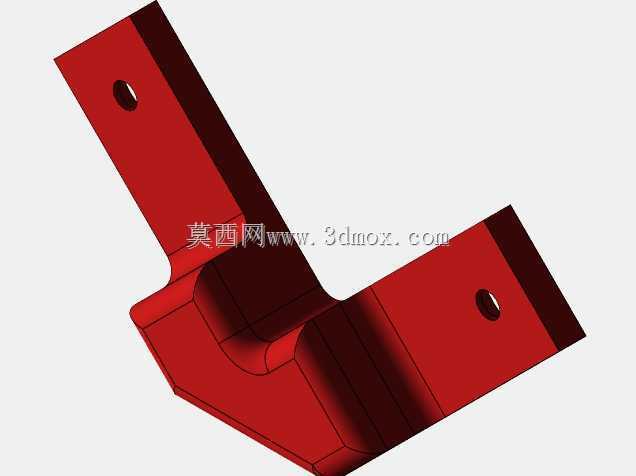

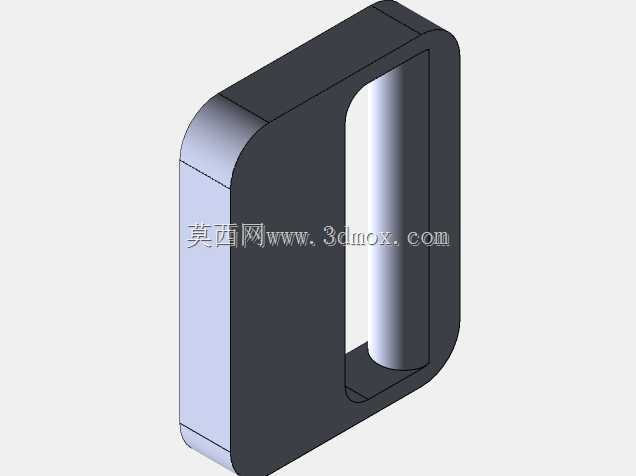

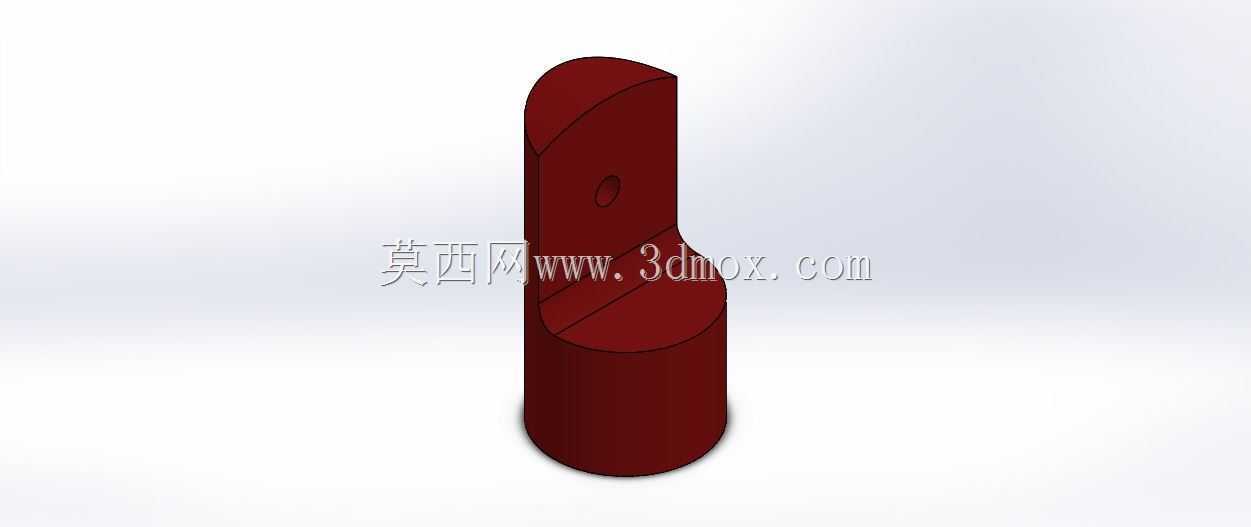

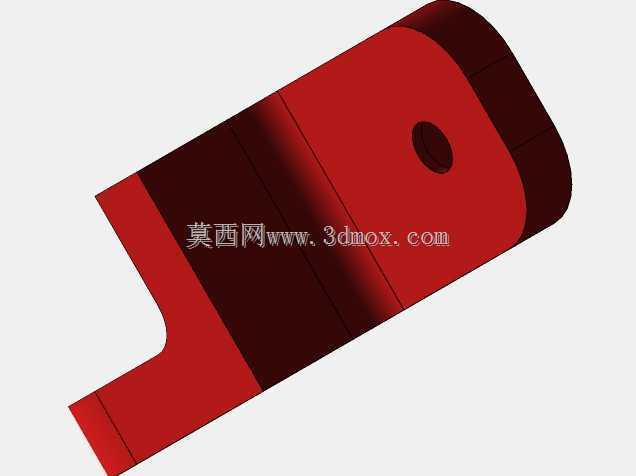

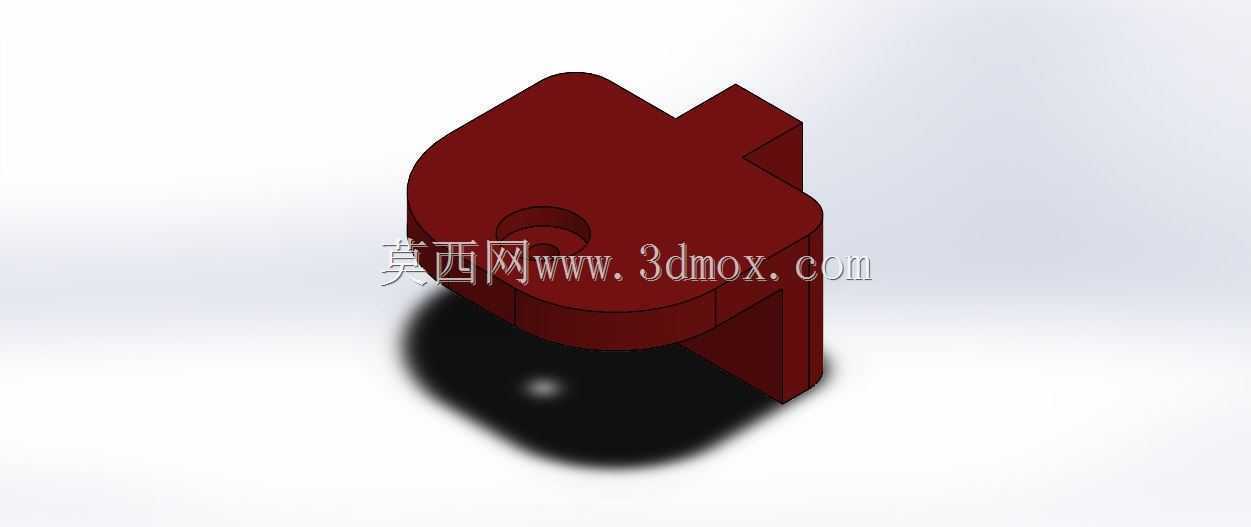

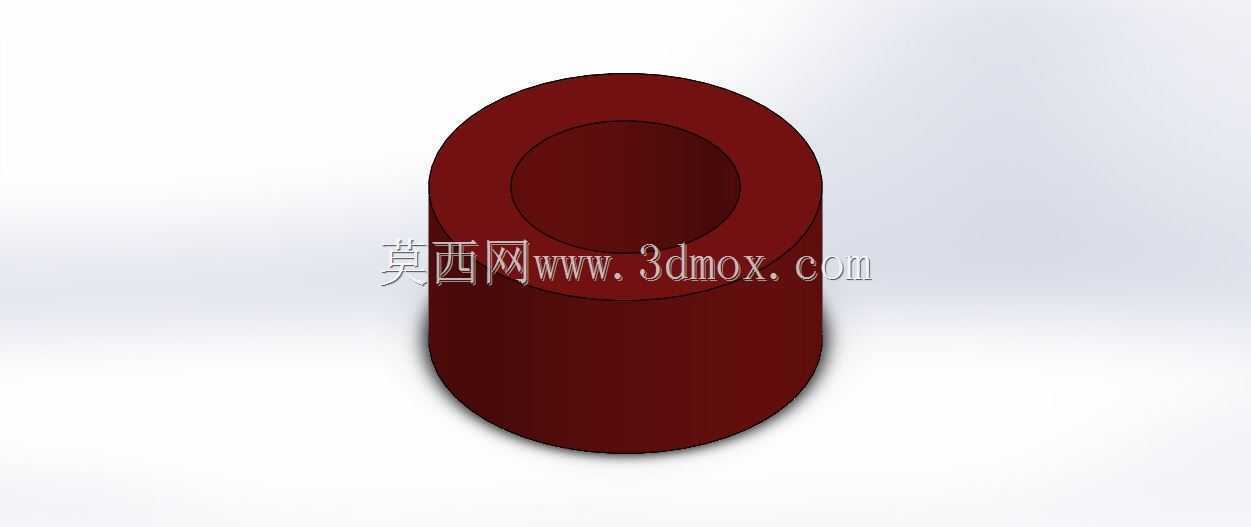

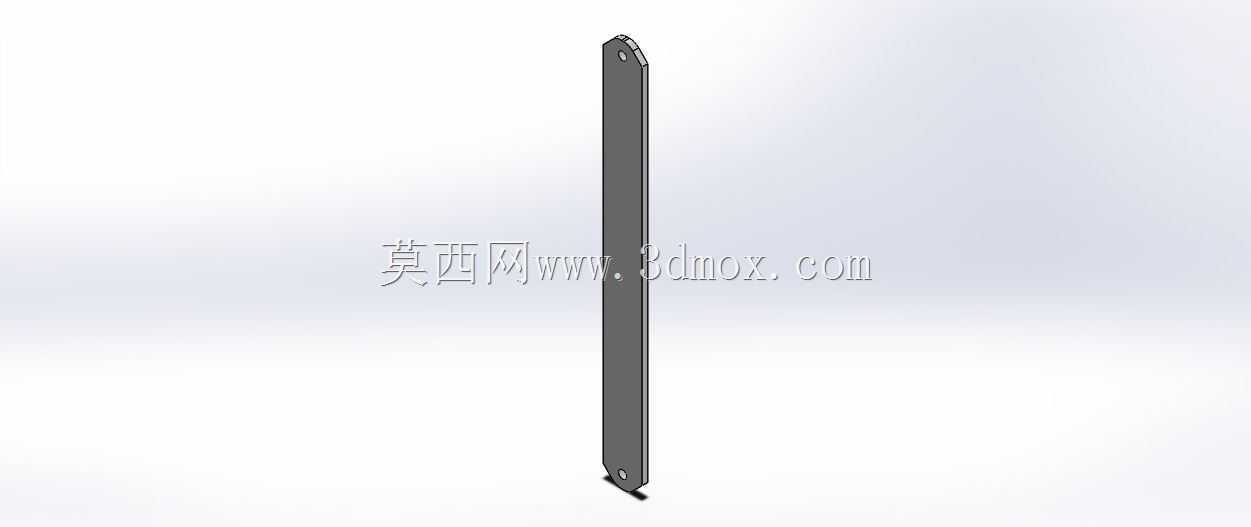

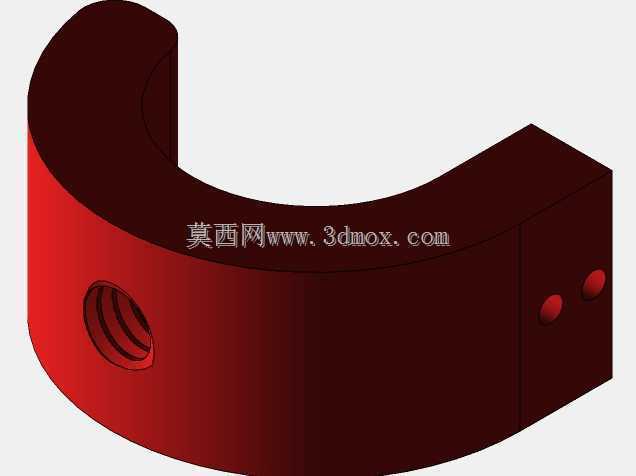

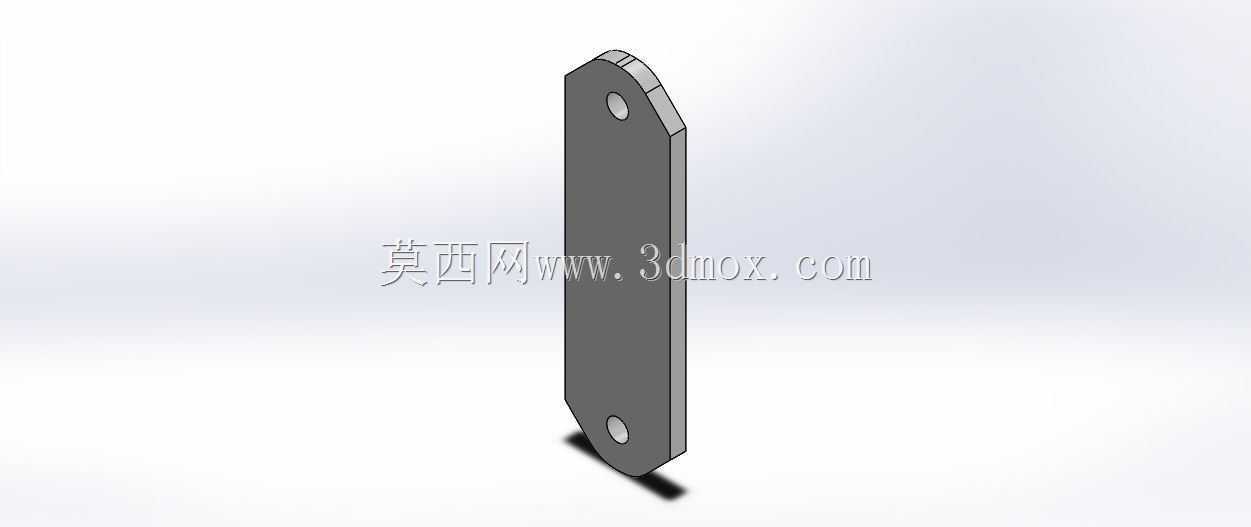

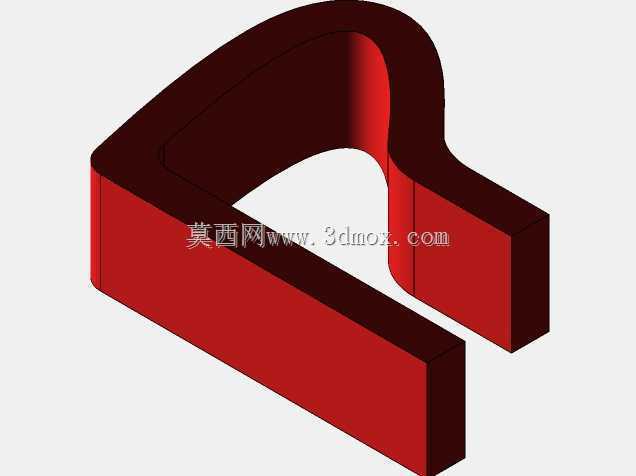

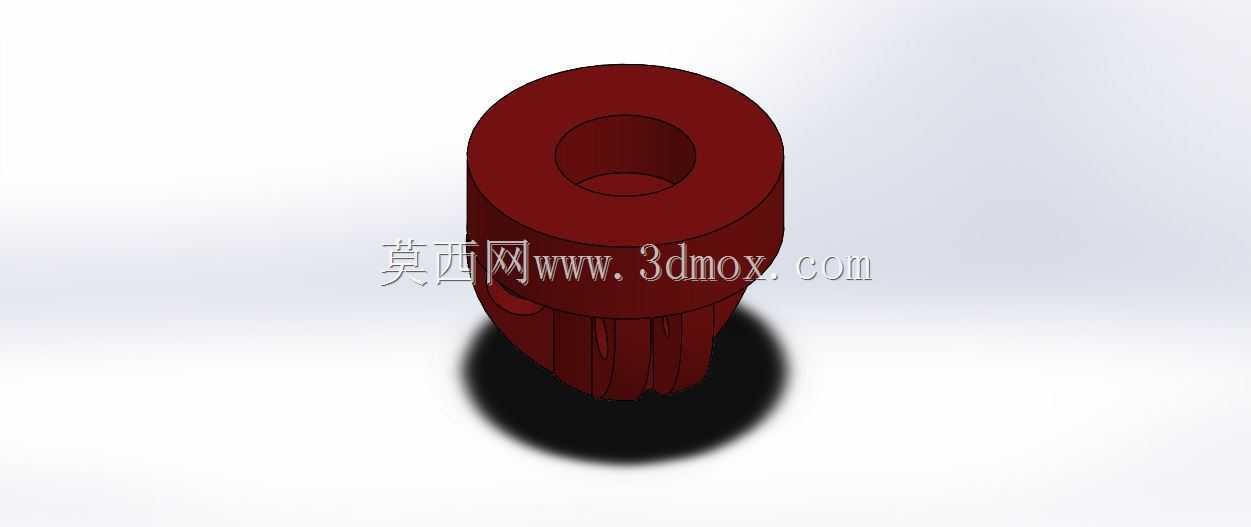

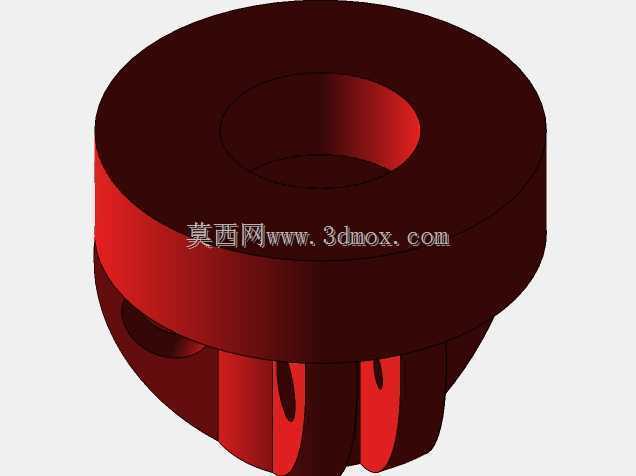

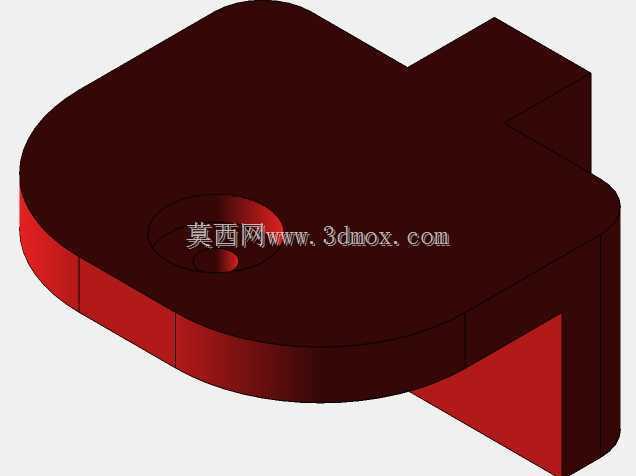

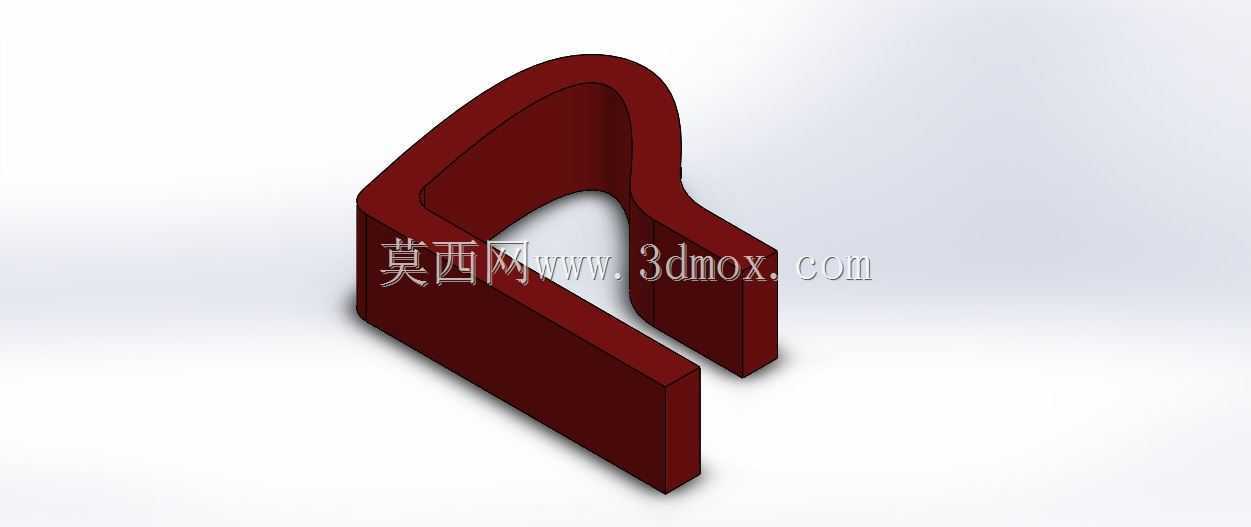

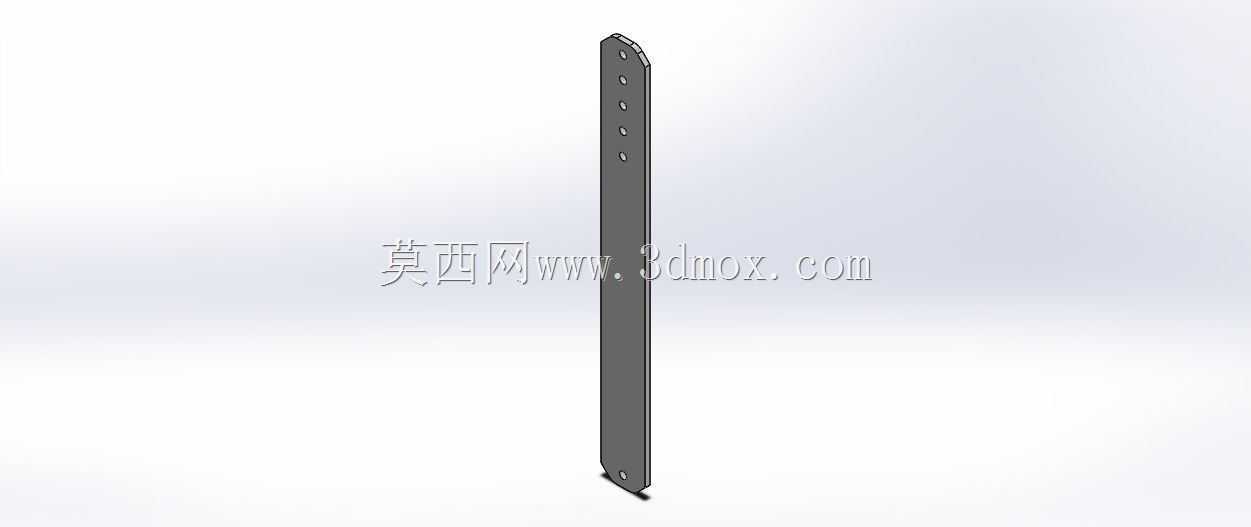

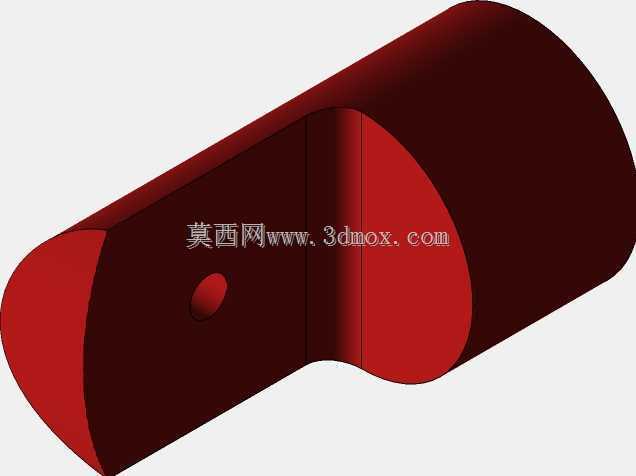

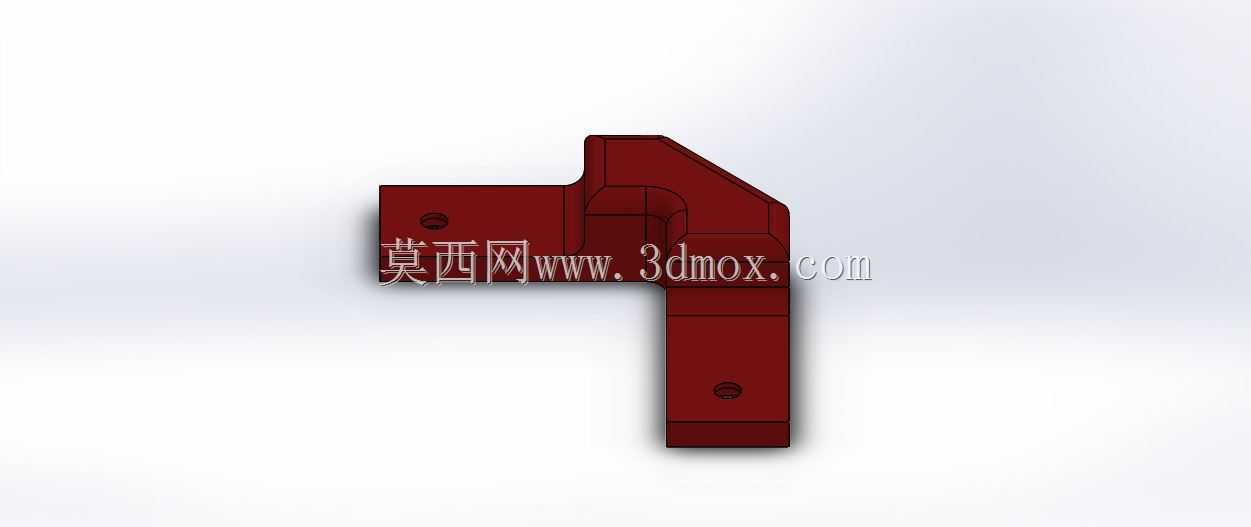

　　垂直方向俯仰角度调节，悬臂末端设置扫描仪固定卡座，卡座轮廓匹配对应型号手持扫描仪的握持段外形，安装时可直接将扫描仪卡入卡座，无需额外紧固件即可完成固定，拆卸时直接拔出即可，适配快速转场的作业需求。结构主体采用双色3D打印制作，红色部分为受力铰接座、支脚垫、固定卡座等受力集中部位，打印时设置更高的填充率以保证结构强度，白色部分为支腿杆、悬臂杆等长条形结构件，采用中空加强筋结构设计，在保证整体刚性的前提下降低整体重量，铰接部位的销轴孔设计有0.2mm的装配间隙，打印完成后无需二次打磨即可顺利装配，铰接阻尼可通过销轴处的预紧力调整，调整后可保持悬臂调整后的姿态不发生下坠。从安装边界来看，

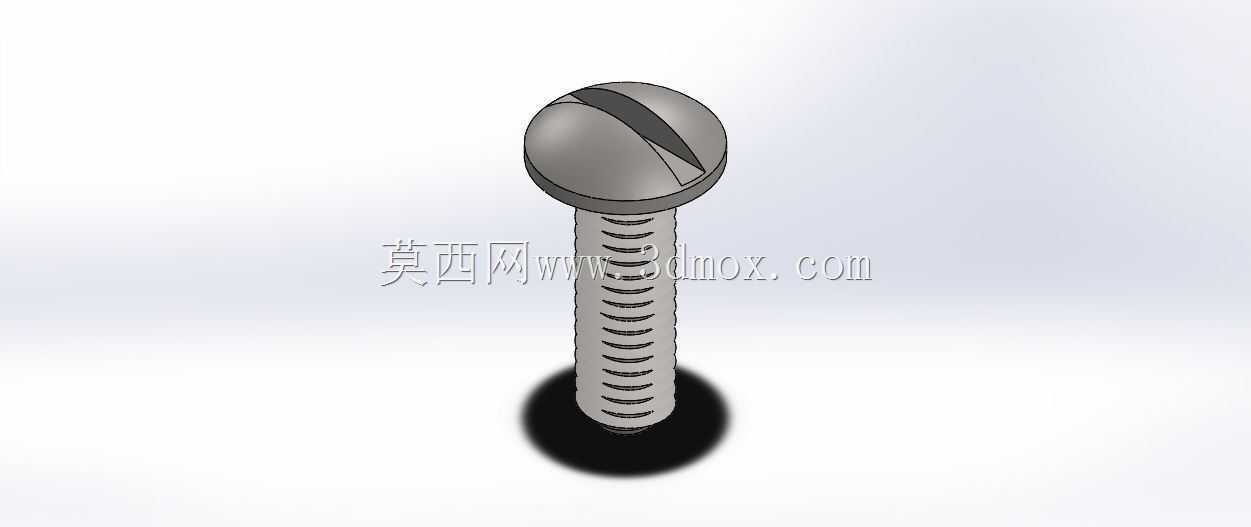

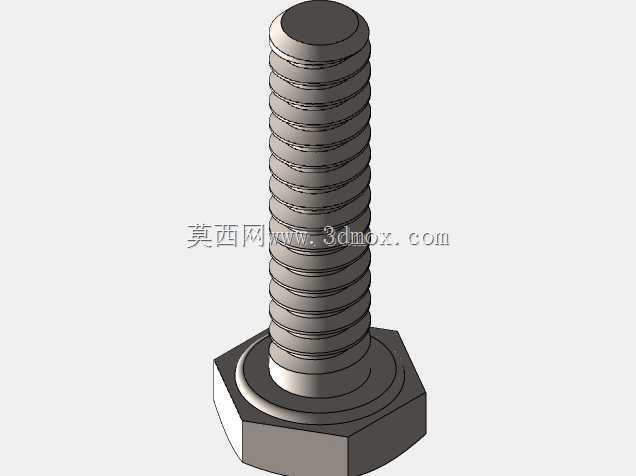

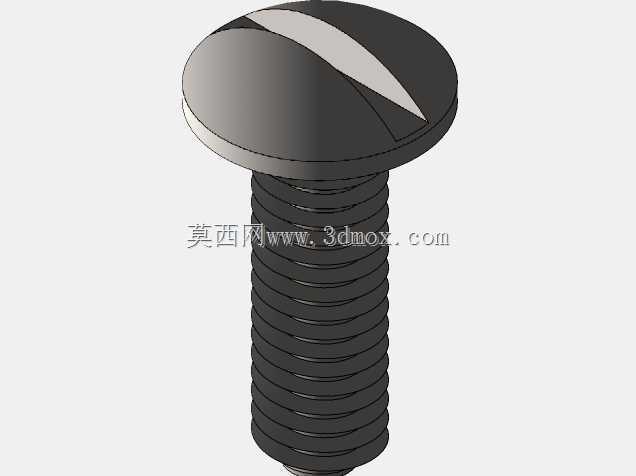

　　支腿完全收拢时整体尺寸可控制在普通背包侧袋的容纳范围内，方便外出上门扫描作业时携带，支腿完全展开后支撑面直径约320mm，可稳定放置在常规工作台、实验台面上，不会占用过多操作空间，上部悬臂最大伸展长度可达280mm，可覆盖工作台面上直径400mm范围内的工件扫描需求，卡座位置可调整的垂直高度范围在150mm到350mm之间，可适配不同高度的工件扫描对焦需求。设计过程中优先考虑了3D打印的工艺可行性，所有零件均采用无支撑打印方向设计，打印时无需添加额外支撑结构，减少后期处理工作量，零件之间的连接均采用标准销轴配合，无需定制非标紧固件，普通3D打印爱好者也可自行打印组装。实际使用时，可根据扫描工件的尺寸调整悬臂角度与支腿高度，

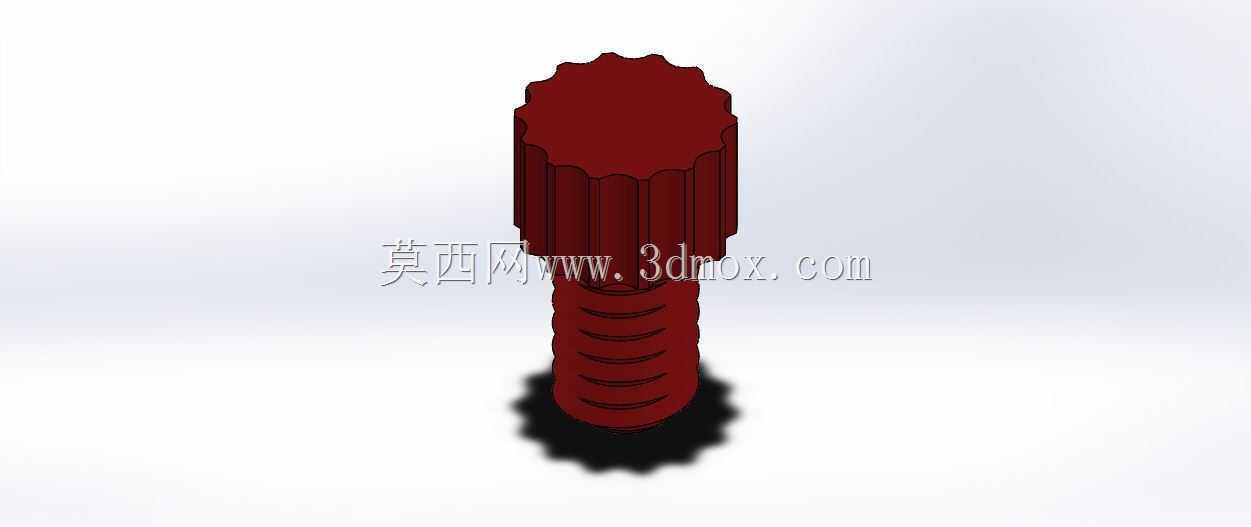

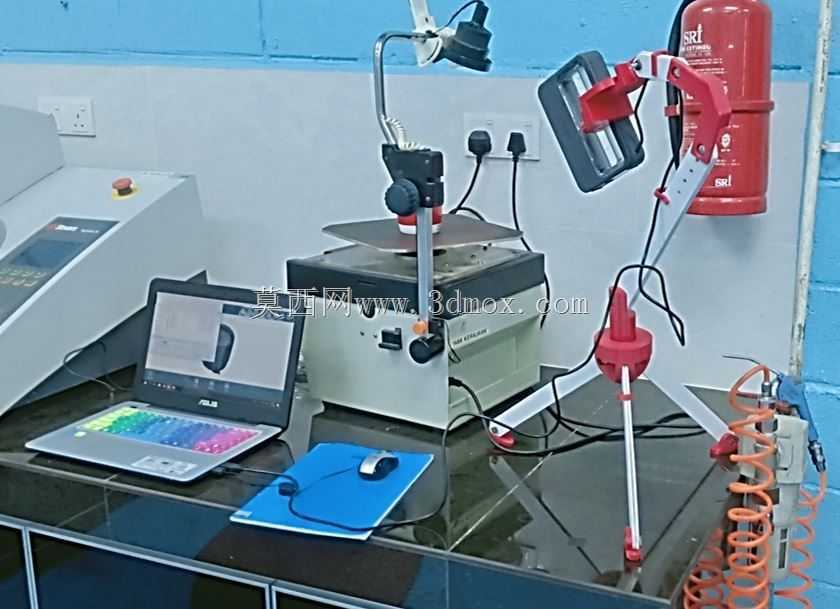

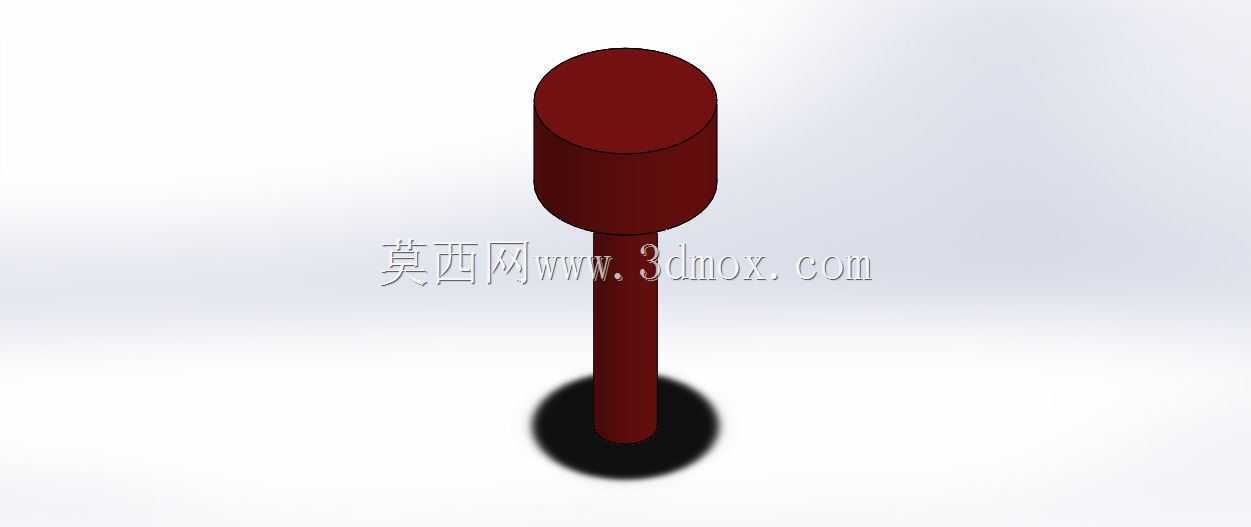

　　将扫描仪固定后调整至合适的对焦距离，即可启动扫描程序，无需全程手持设备，作业人员可专注于工件翻转、点云数据实时查看，大幅降低长时间扫描作业的劳动强度，同时固定机位扫描相比手持扫描，能够减少设备移动过程中的抖动，提升点云数据的平整度，降低后期点云处理的修模工作量。铰接部位的阻尼设计经过反复调整，既可以保证角度调整时的顺畅度，又能在调整完成后保持姿态稳定，不会因为扫描仪自身重量发生缓慢下坠，支腿的角度调节结构采用弹性卡销配合定位孔，调整时拔出卡销即可转动支腿，调整到对应孔位后松开卡销即可完成定位，操作过程无需额外工具，单人即可快速完成支架的展开与收拢。
