原型款自动堆垛作业设备结构设计

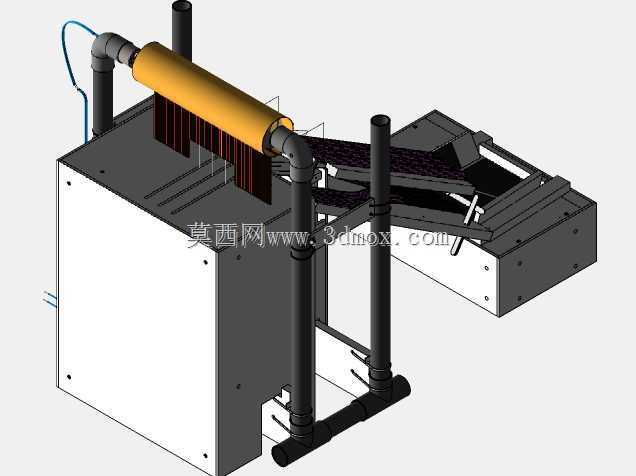

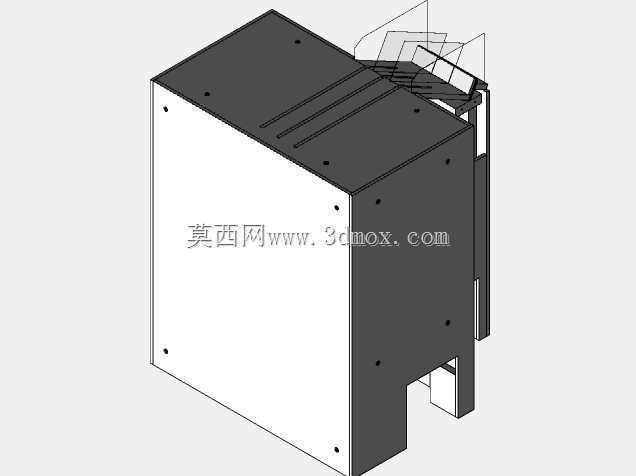

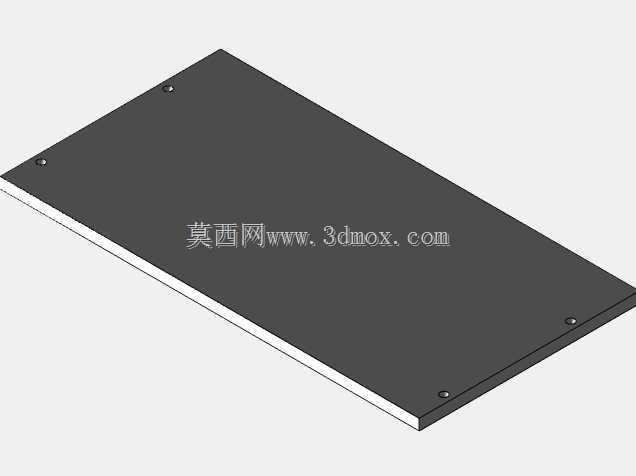

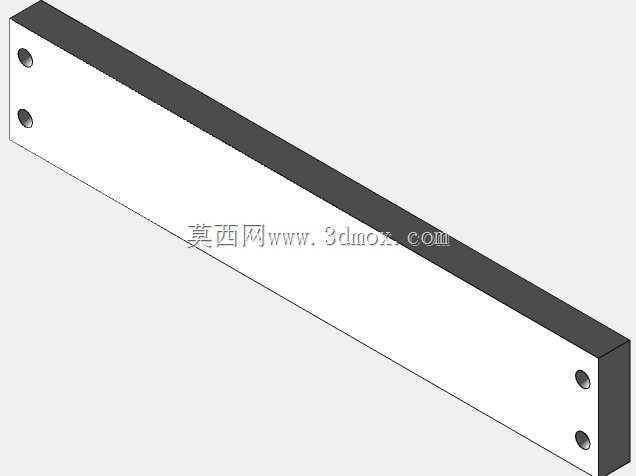

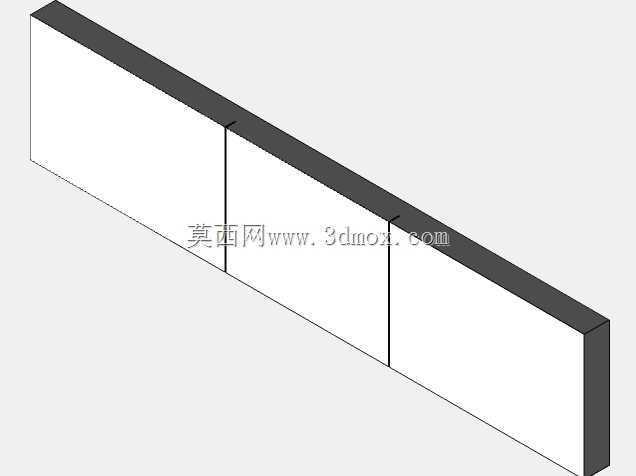

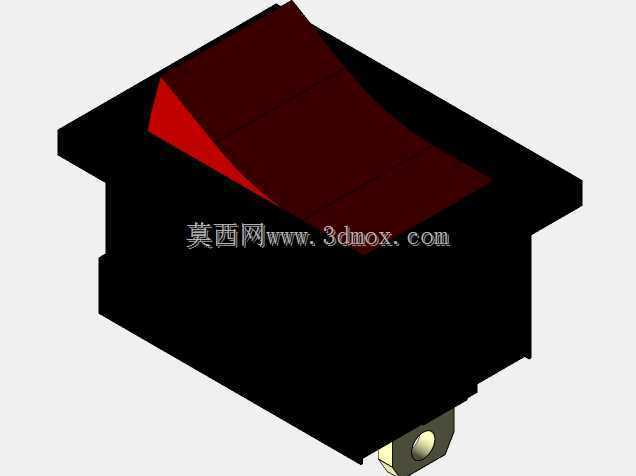

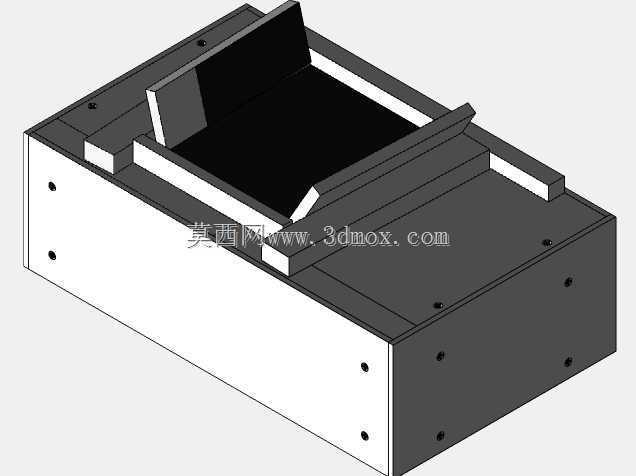

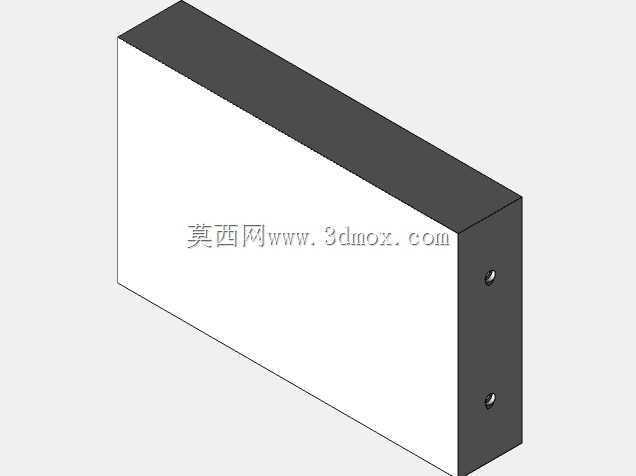

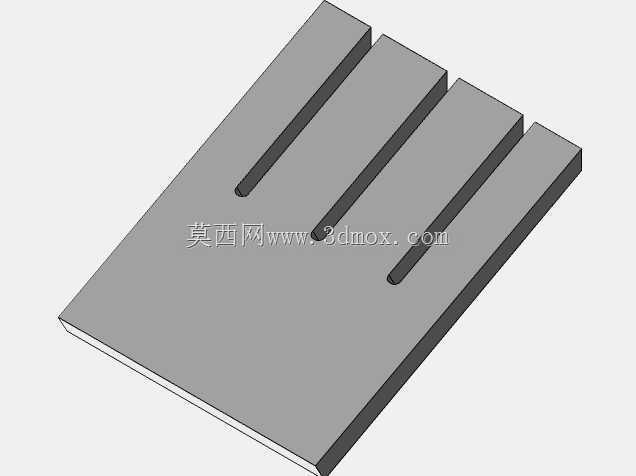

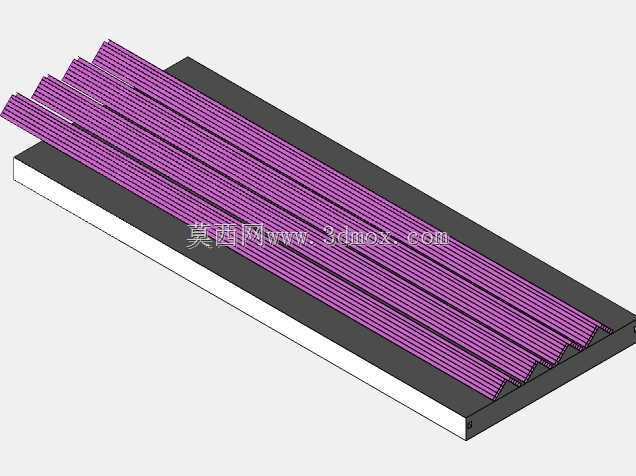

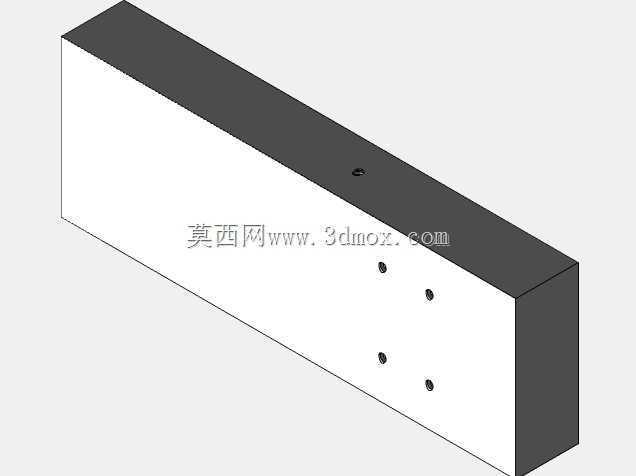

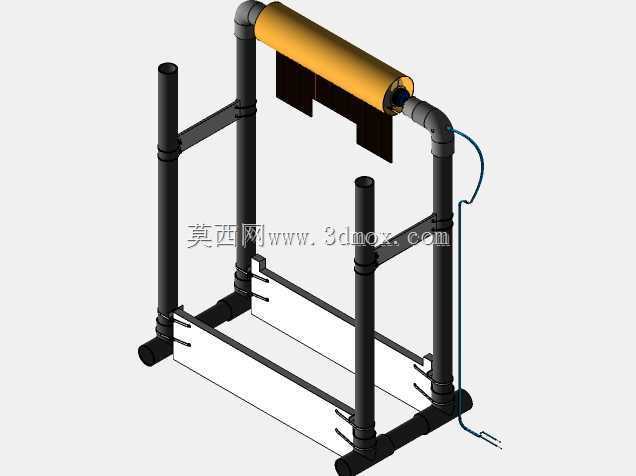

　　在轻工包装、小型零部件加工的产线末端，规整料件的堆叠转运一直是占用人工较多的环节，这款原型结构的自动堆垛设备，正是针对小尺寸片状、盒装物料的连续码垛需求设计，可直接对接前段裁切、装盒工序的出料端，无需额外增设中转接驳台，减少产线的占地冗余。从结构布局来看，设备主体采用立式柜体作为承载基座，柜体侧面预留了电气元件的安装空腔，可将驱动控制模块、气路转接单元全部内置，避免外露管线在车间多尘环境下出现积灰、剐蹭损坏的问题。设备上部的辊式输送段采用悬臂式安装设计，进料端高度可根据前段设备的出料高度做±150mm的调节适配，适配不同产线的高度差，避免物料在转接过程中出现卡滞、滑落。堆垛执行端采用栅格式挡料结构，配合下方的托举升降机构，

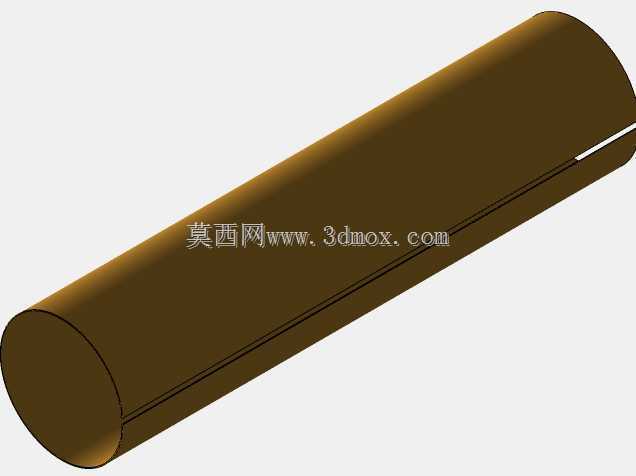

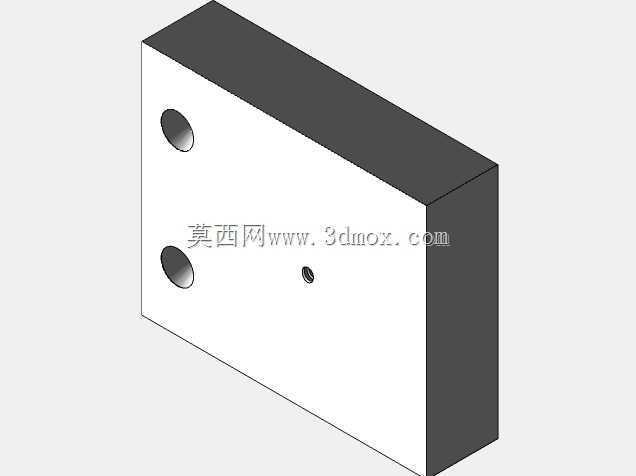

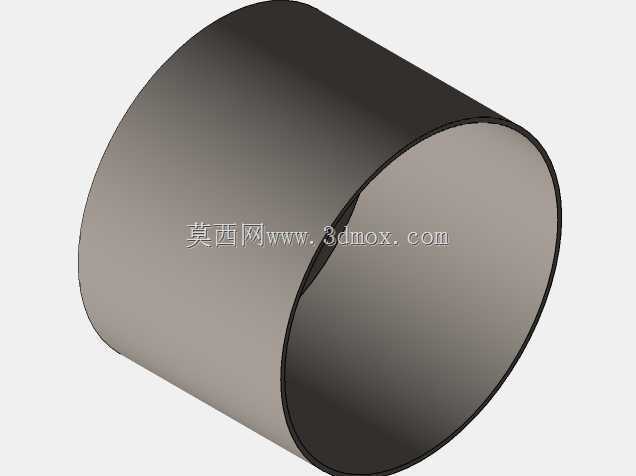

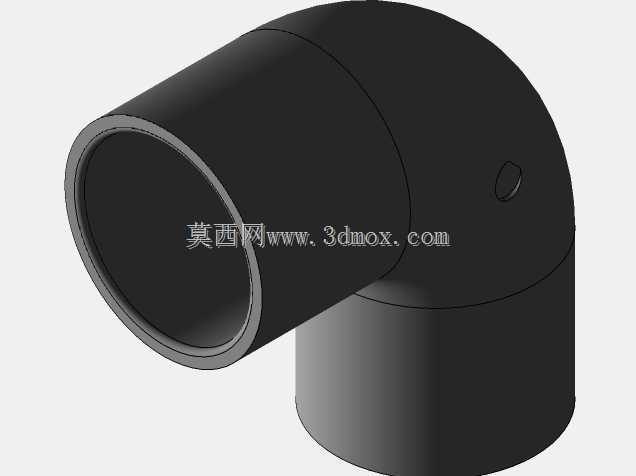

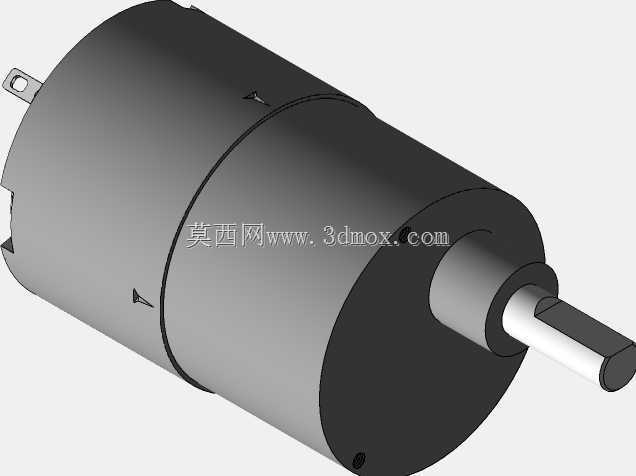

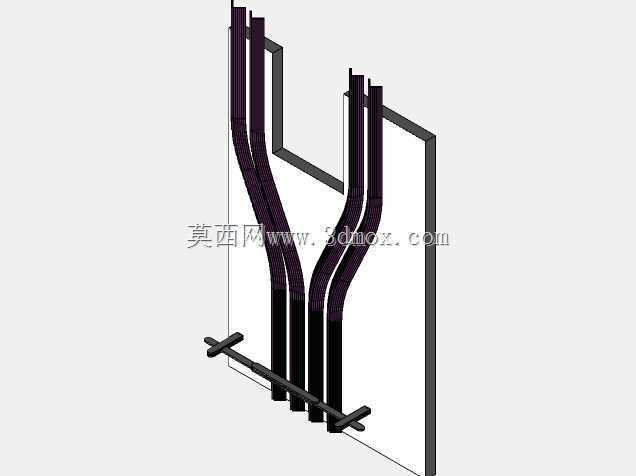

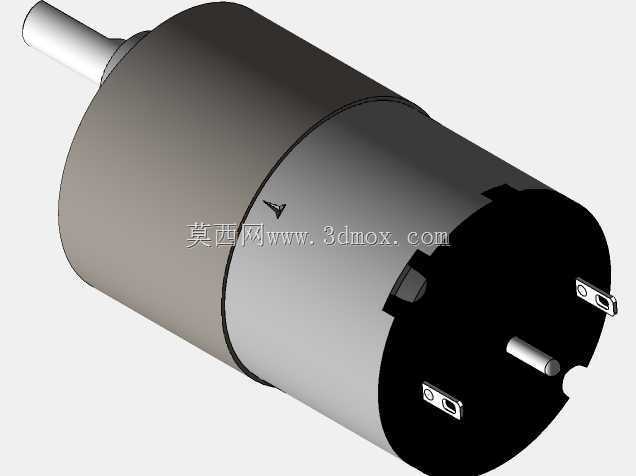

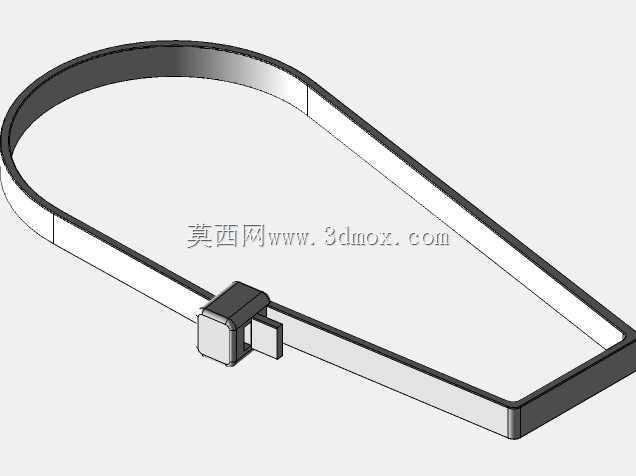

　　可实现单张/单件物料的逐次堆叠计数，当堆叠高度达到预设值后，侧方的推料机构会将整垛物料推送至出料斜槽，直接滑入周转箱或者下一段输送线，整个动作循环无需人工介入。设计阶段充分考虑了车间的安装边界，设备整体的横向占地宽度控制在1200mm以内，纵向深度不超过800mm，对于老旧车间的狭窄产线通道也能顺利布置，设备底部预留了四个可调脚杯安装位，可在地面不平整的车间环境下快速调平，调平行程可达50mm，无需额外制作安装基座。气路管线采用侧置沿立柱排布的设计，所有管线转弯处都预留了足够的弯曲半径，避免气缸往复动作过程中出现管线弯折憋气的问题，管线外侧加装了防护套管，可抵御车间内少量切削液、粉尘的侵蚀。辊筒的驱动采用侧置同步带传动结构，

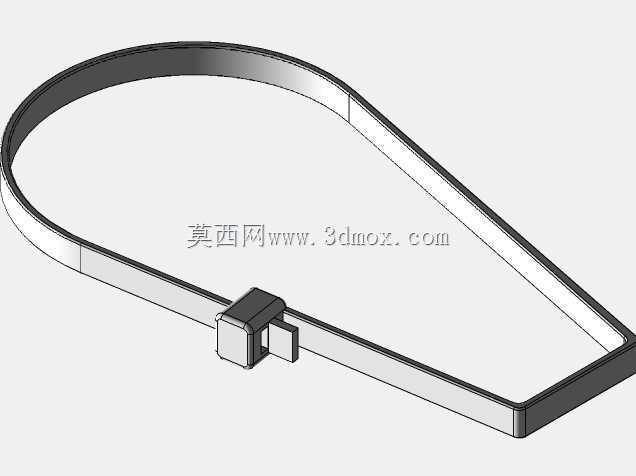

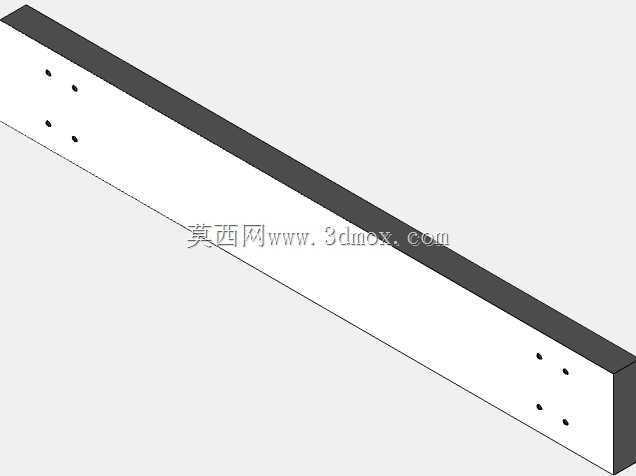

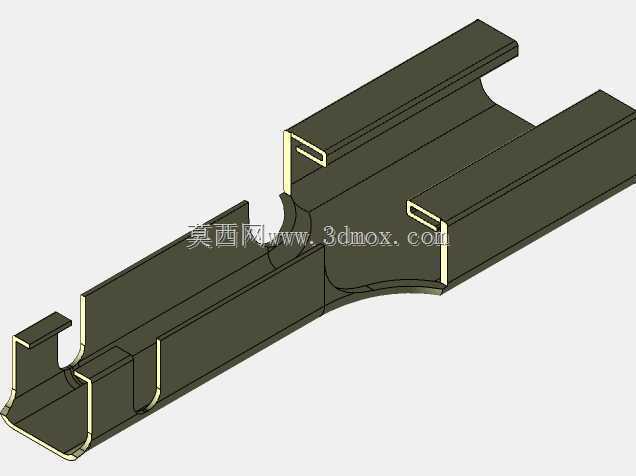

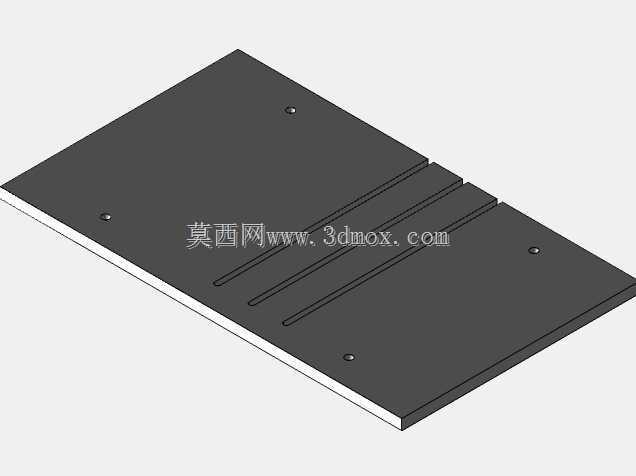

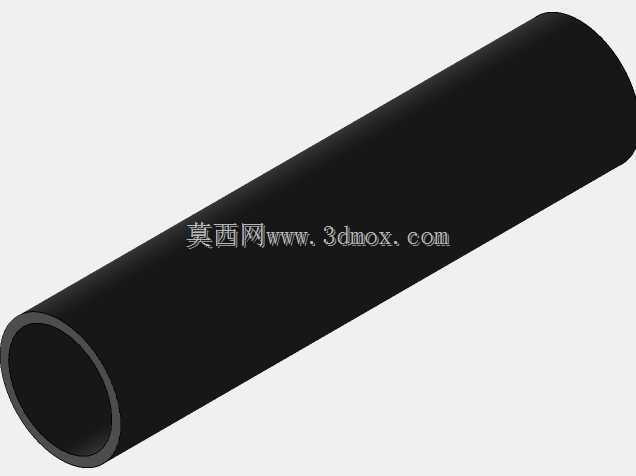

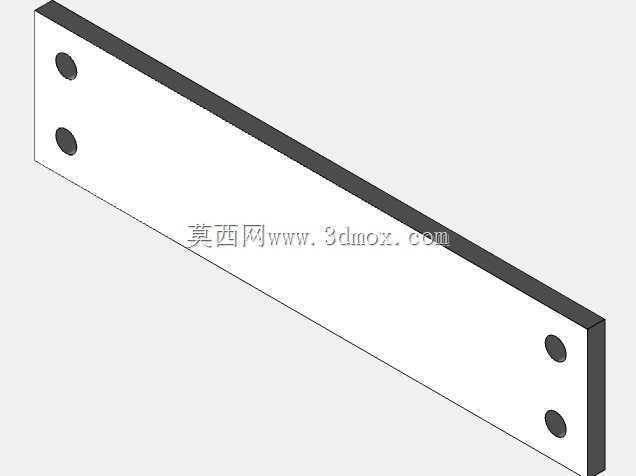

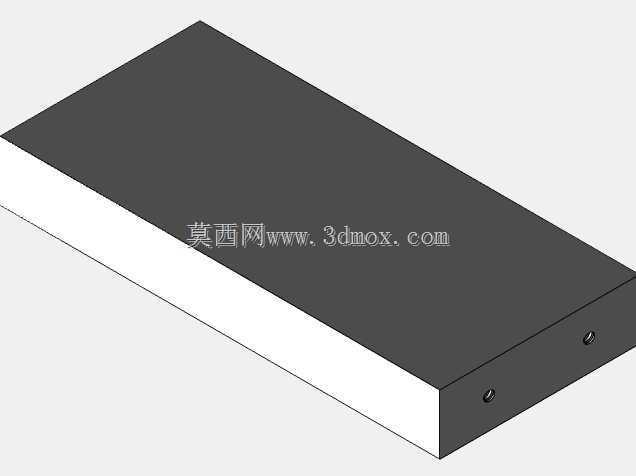

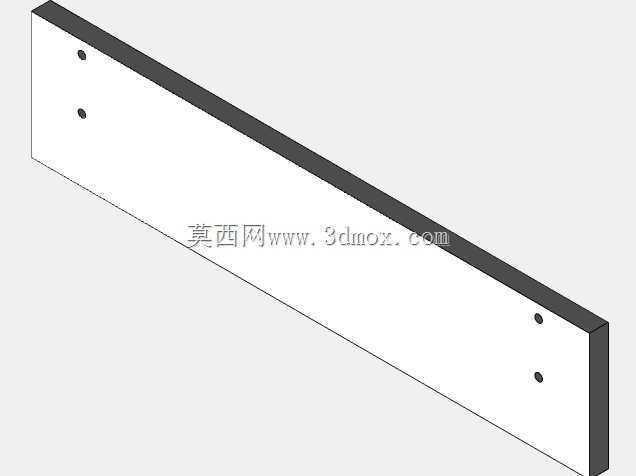

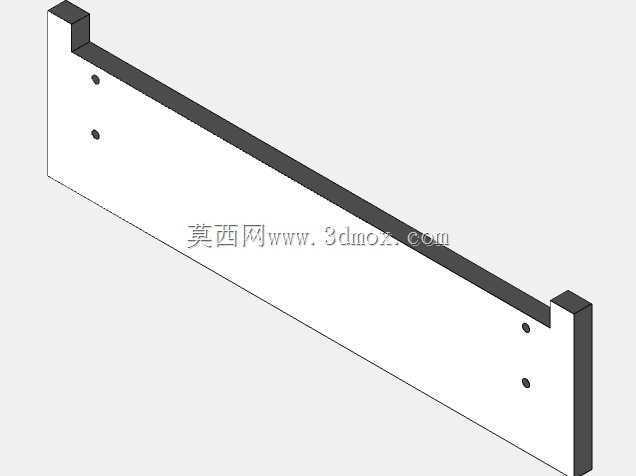

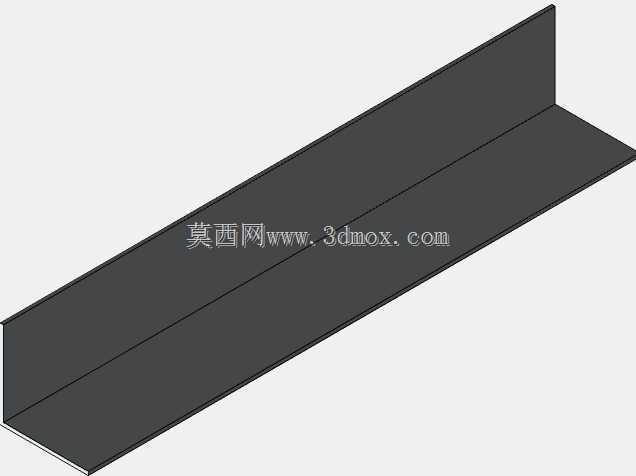

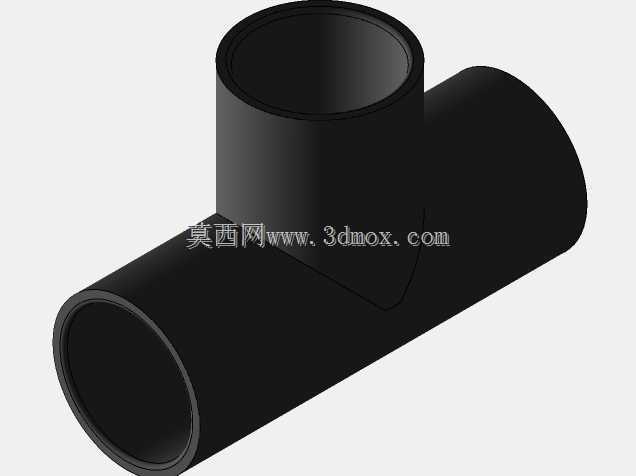

　　相比齿轮传动噪音更低，日常维护时只需拆开侧方的防护盖板即可更换同步带，无需拆解整个输送段，大幅降低后期运维的拆解工作量。堆垛工位的挡料栅条采用可快拆设计，可根据待堆垛物料的宽度更换不同间距的栅条，适配宽度在100mm到400mm之间的不同规格料件，换型时间可控制在10分钟以内，满足多品种小批量的生产需求。出料斜槽的倾斜角度设置为15度，既可以保证整垛物料依靠自重顺利滑出，又不会因为角度过大导致物料滑落时散垛，斜槽表面粘贴了低摩擦系数的耐磨贴片，减少料件滑动过程中的表面划伤。设备的立柱采用方形空心型钢焊接而成，焊接后做了整体去应力处理，避免长时间运行后出现结构变形导致辊筒平行度超差，影响物料输送的顺畅度。在安全防护层面，

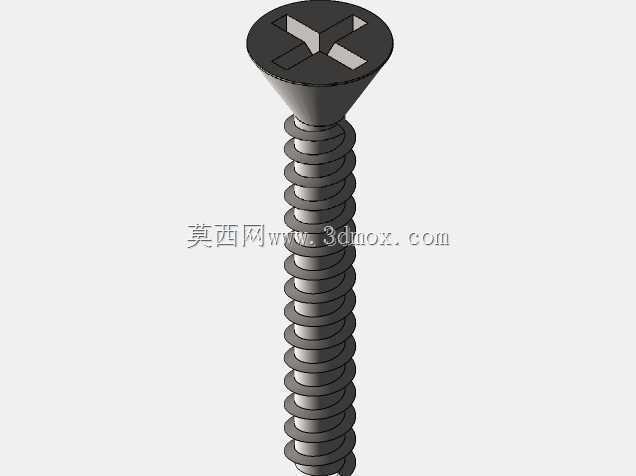

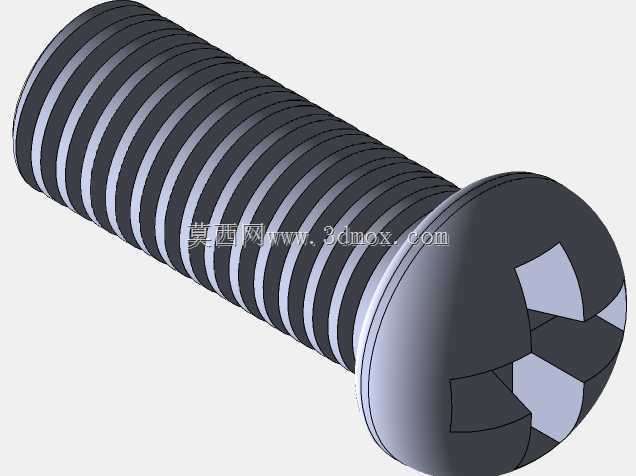

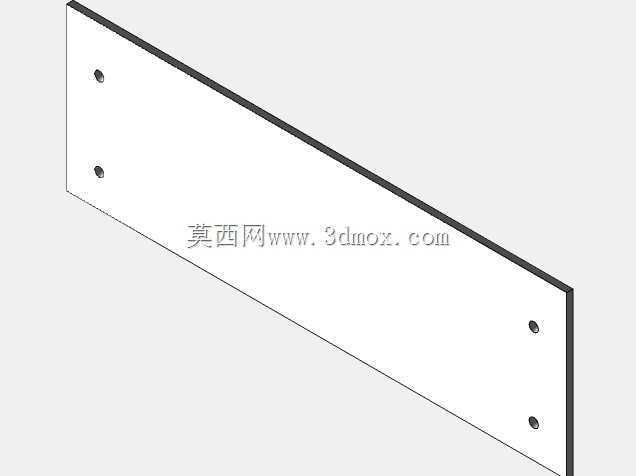

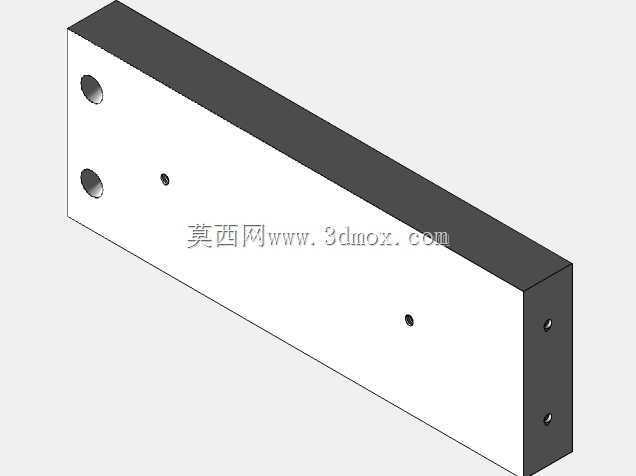

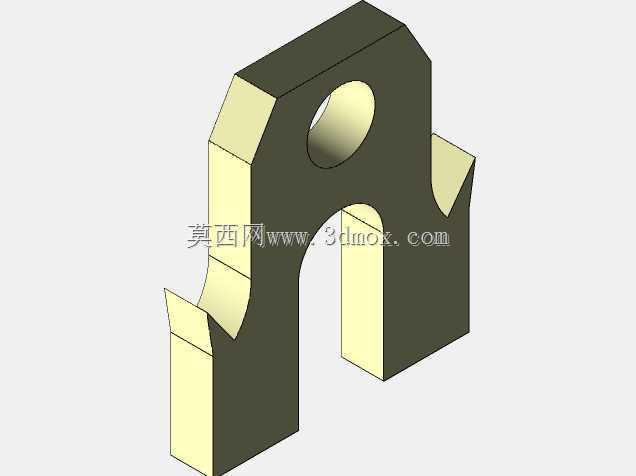

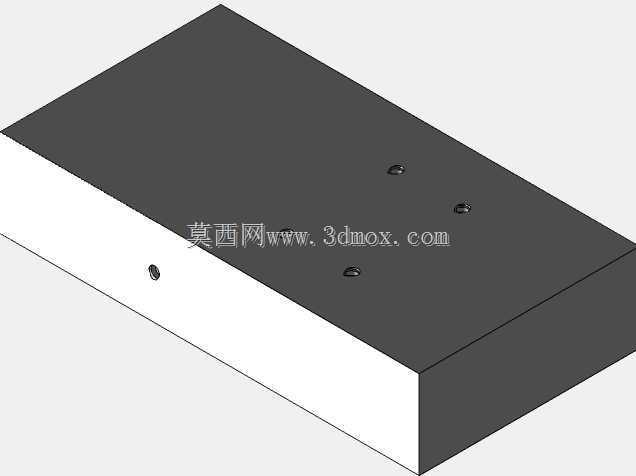

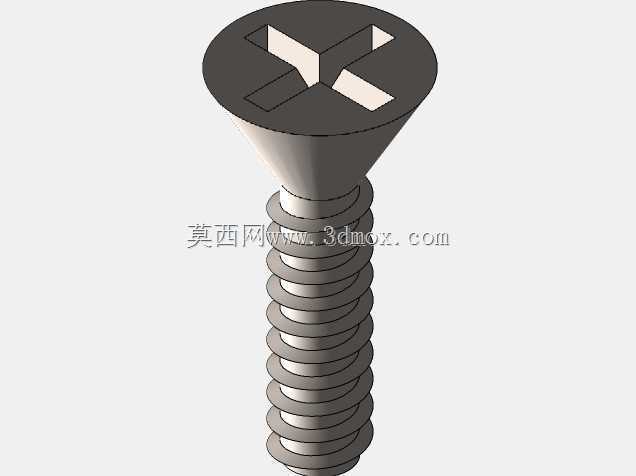

　　设备的运动部件外侧都预留了安全防护罩的安装孔位，用户可根据车间的安全规范加装亚克力透明防护罩，既不影响观察设备运行状态，又能避免操作人员误触运动部件。考虑到原型设备的迭代需求，柜体上部预留了传感器安装支架的拓展孔位，后续可加装物料到位检测、堆叠高度检测、缺料报警等传感元件，无需在原有结构上重新打孔焊接，降低改造成本。整个设备的结构设计尽量采用标准件，直线轴承、导柱、紧固件全部选用市面通用规格，备件采购便捷，不会出现专用件损坏后长时间停机待件的问题。
