PCB焊接定位可调式夹持工装

　　在电子制造产线的板卡焊接工序中，不管是小批量多品种的打样车间，还是量产线的补焊、返修工位，PCB板的定位夹持一直是影响焊接良率的核心环节——手工扶持容易出现板体偏移、焊盘错位，普通固定式夹具无法适配不同长度规格的PCB，夹持力度把控不当还会压伤板边的走线与元器件。这款可调式PCB焊接夹持工装，正是针对这类场景的实际痛点做的结构设计。

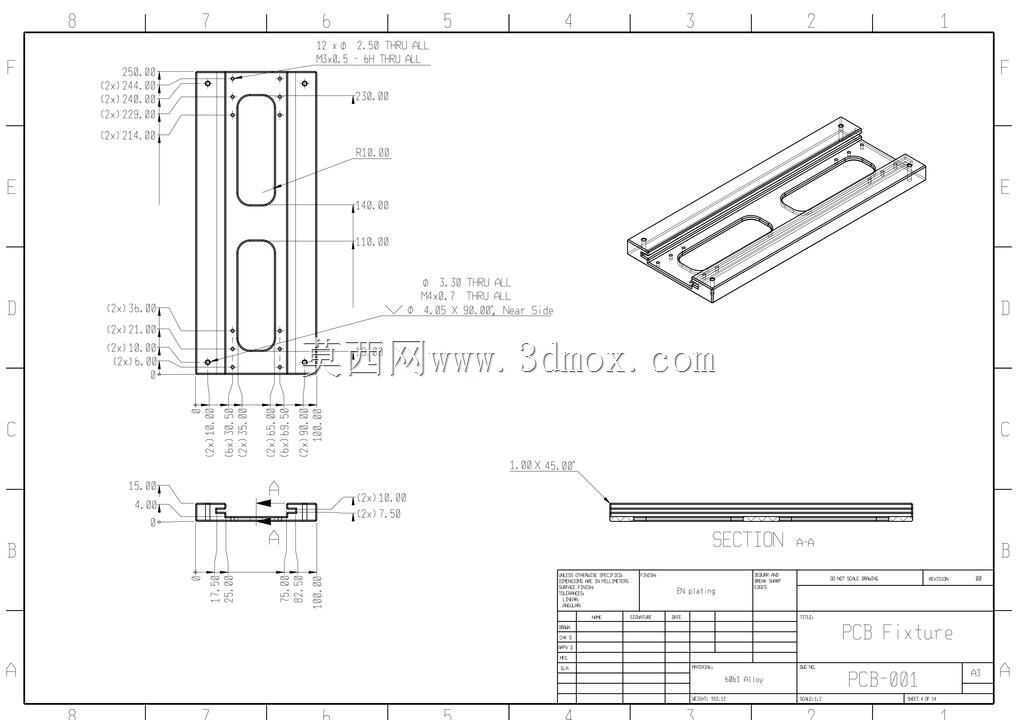

　　从实际使用场景来看，这类夹具常布置在手工焊接工作台、半自动浸焊工位的进料端，也可作为返修台的配套定位治具，适配从消费电子小板到工业控制长板的多规格PCB夹持需求。工装的底座采用高刚性矩形金属基体，底面预留了标准的安装孔位，可直接通过螺栓固定在工作台台面，也可搭配快速夹钳实现快换拆装，底座的平面度控制在0.02mm以内，保证夹持基准面的平整，避免PCB装夹后出现翘曲，导致焊接时虚焊、连锡。

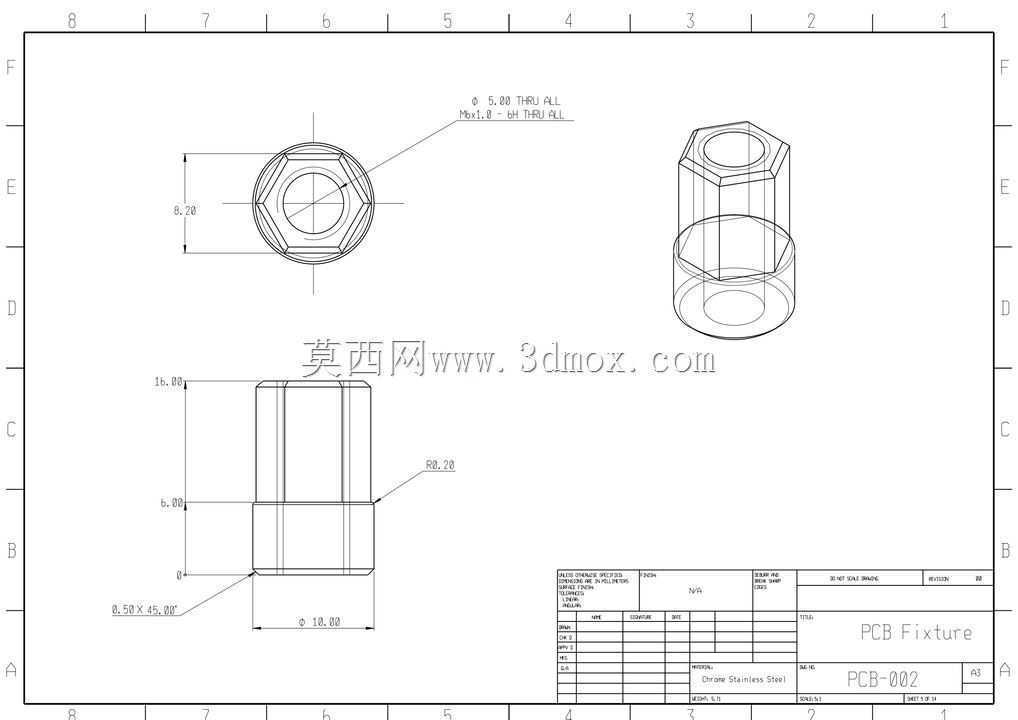

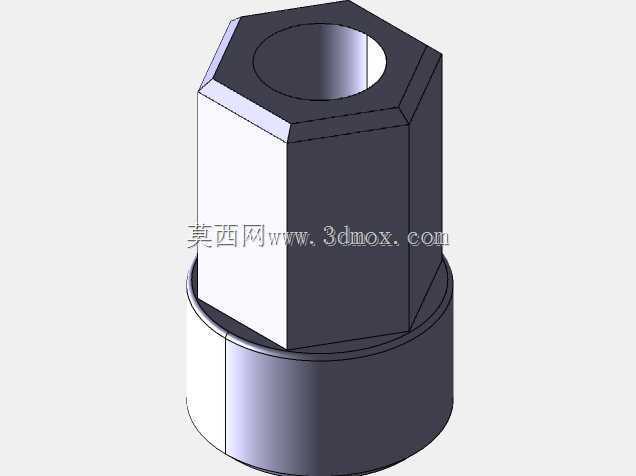

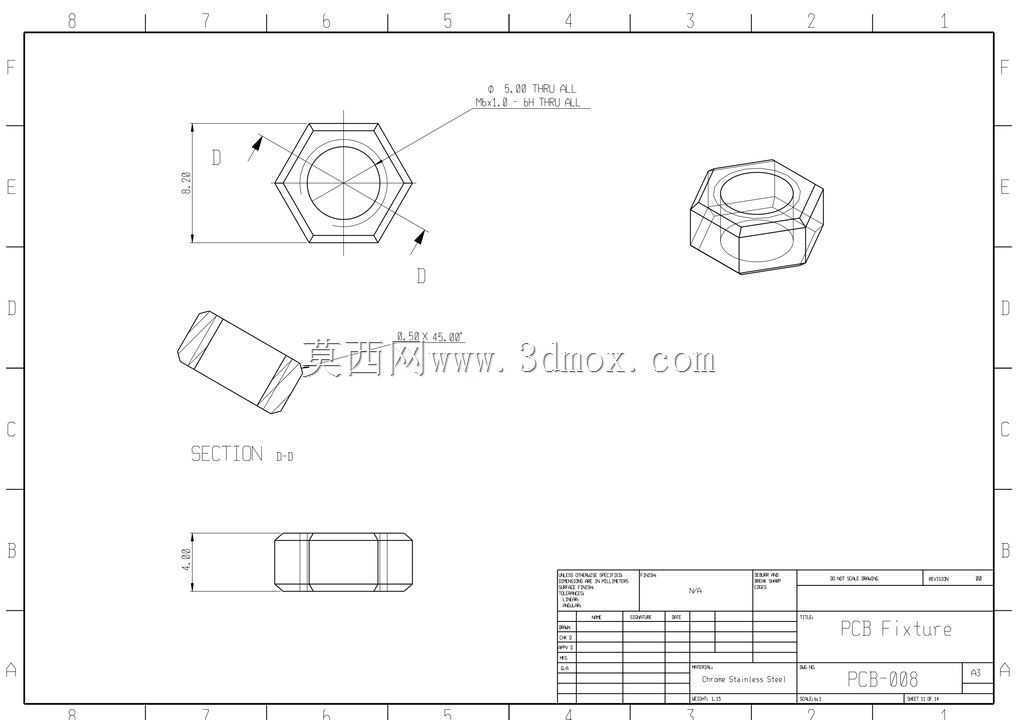

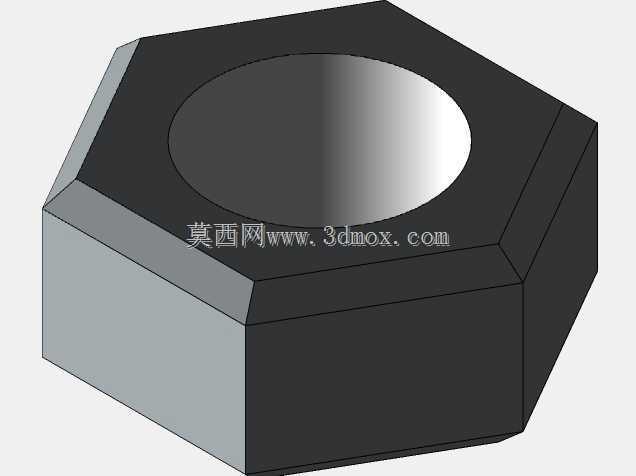

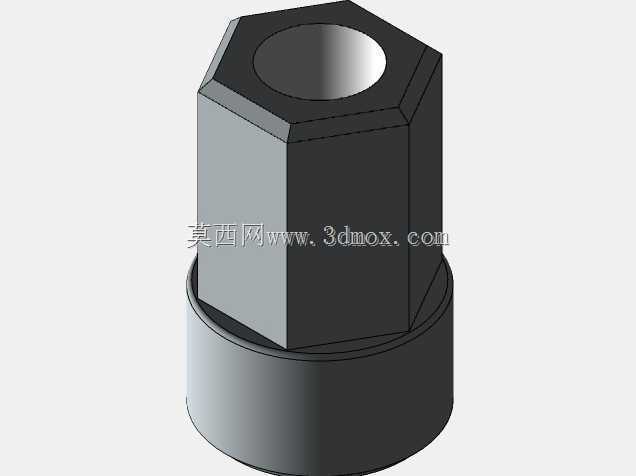

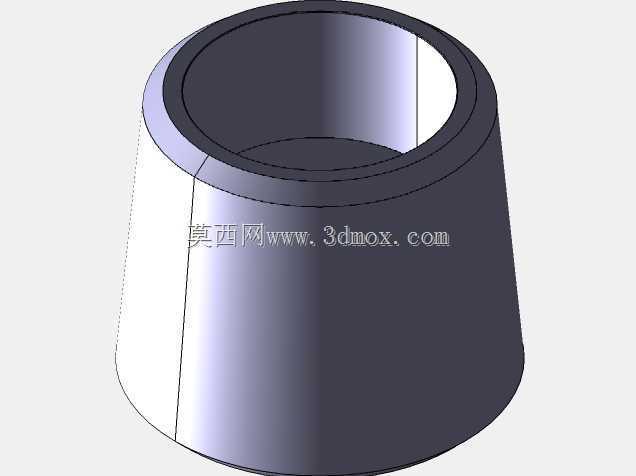

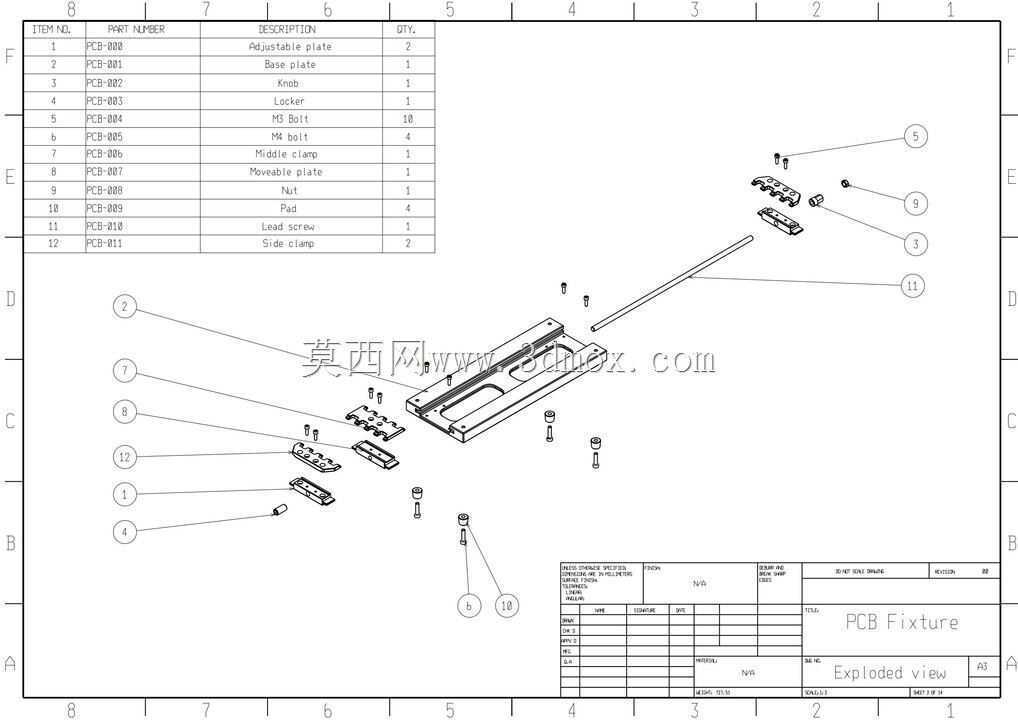

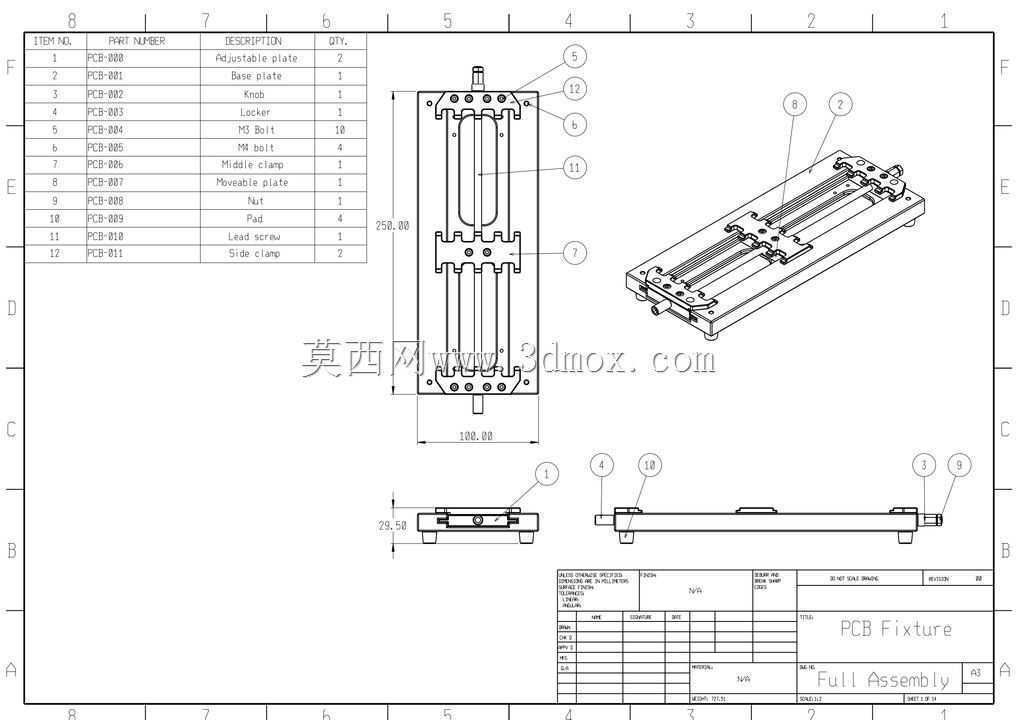

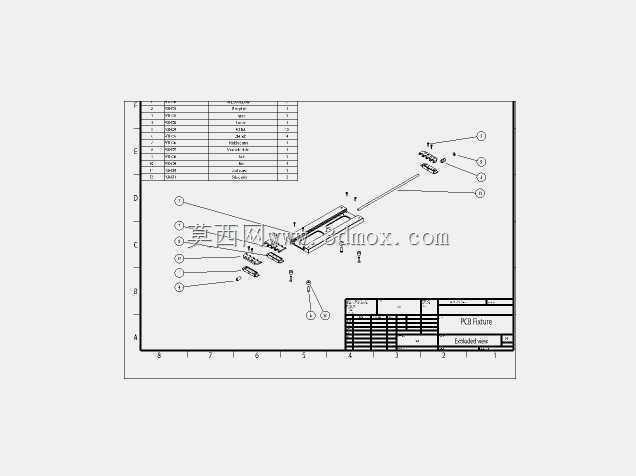

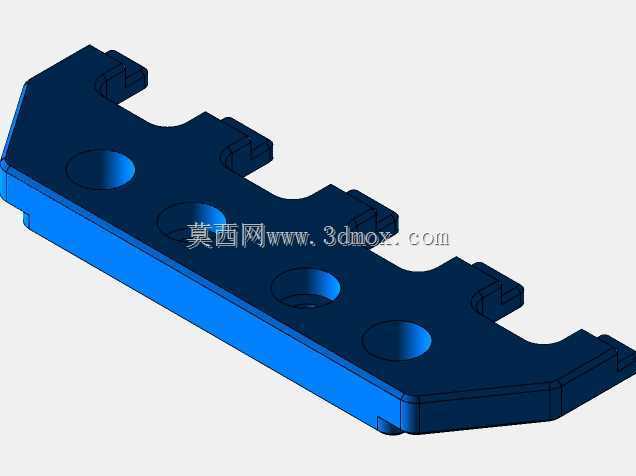

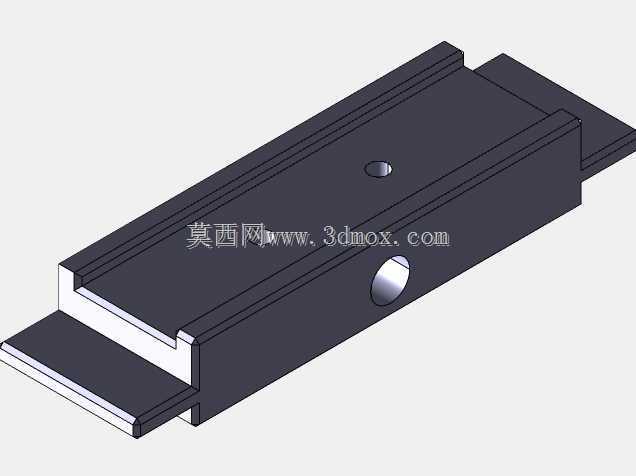

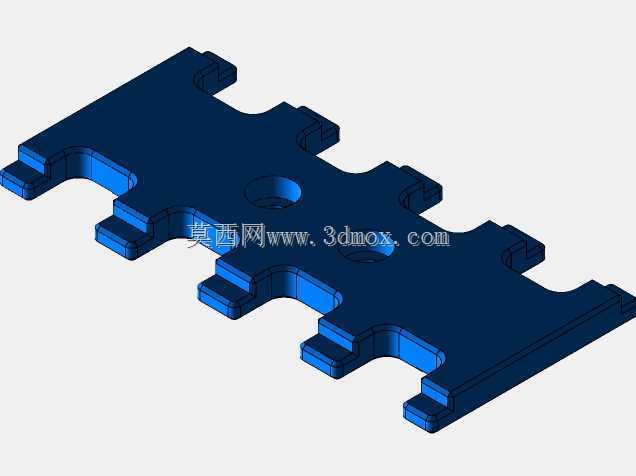

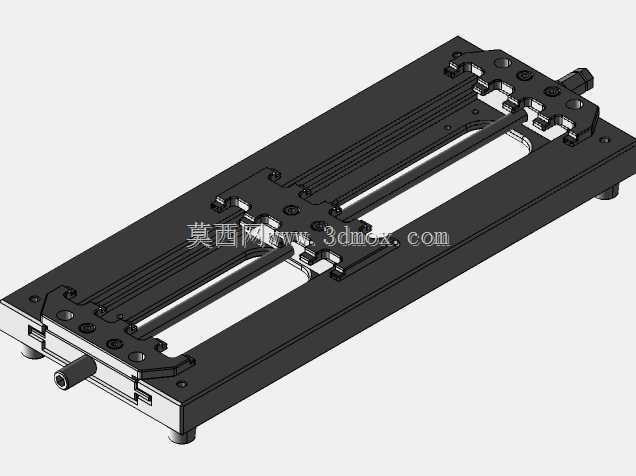

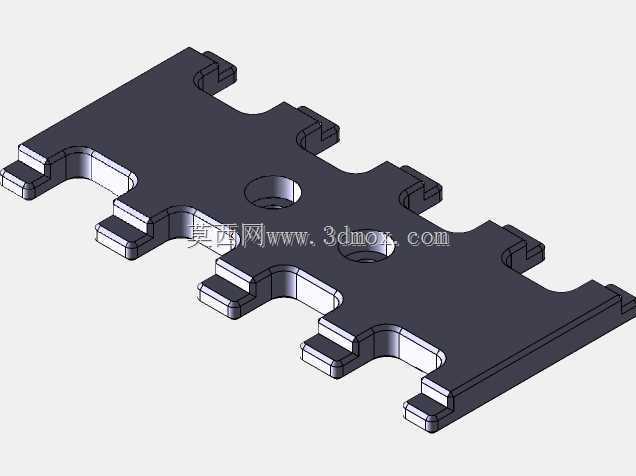

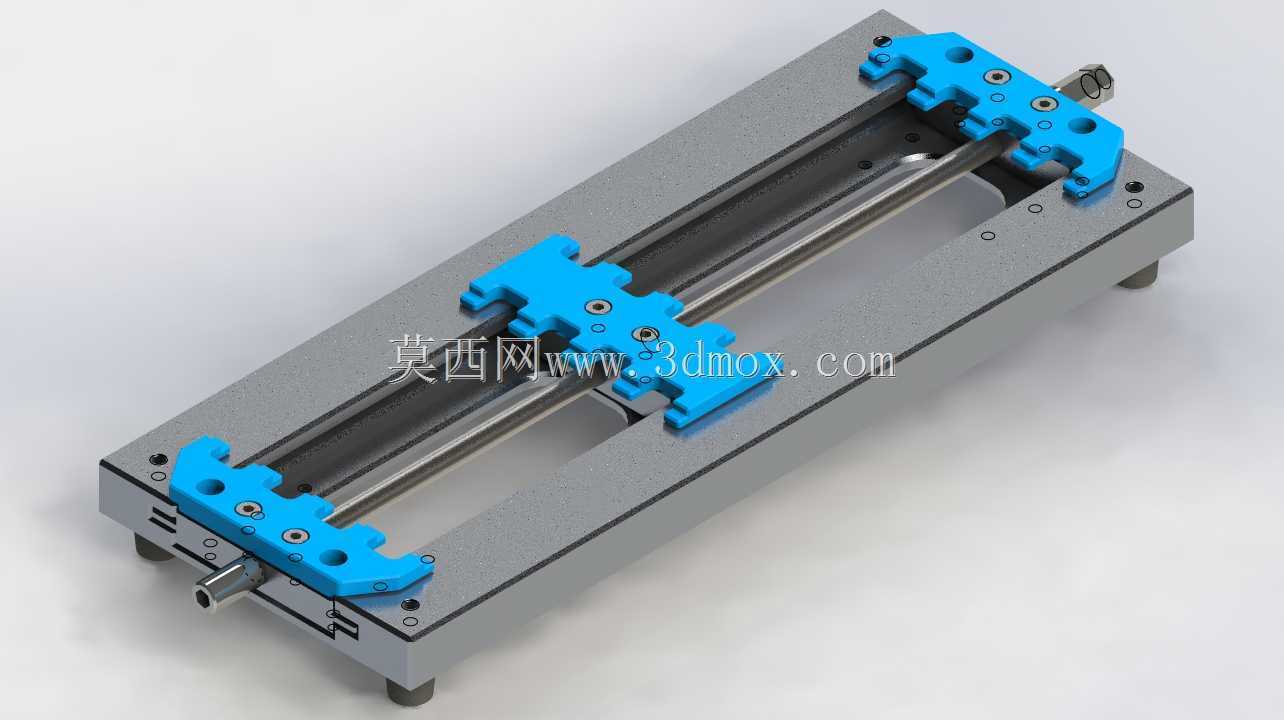

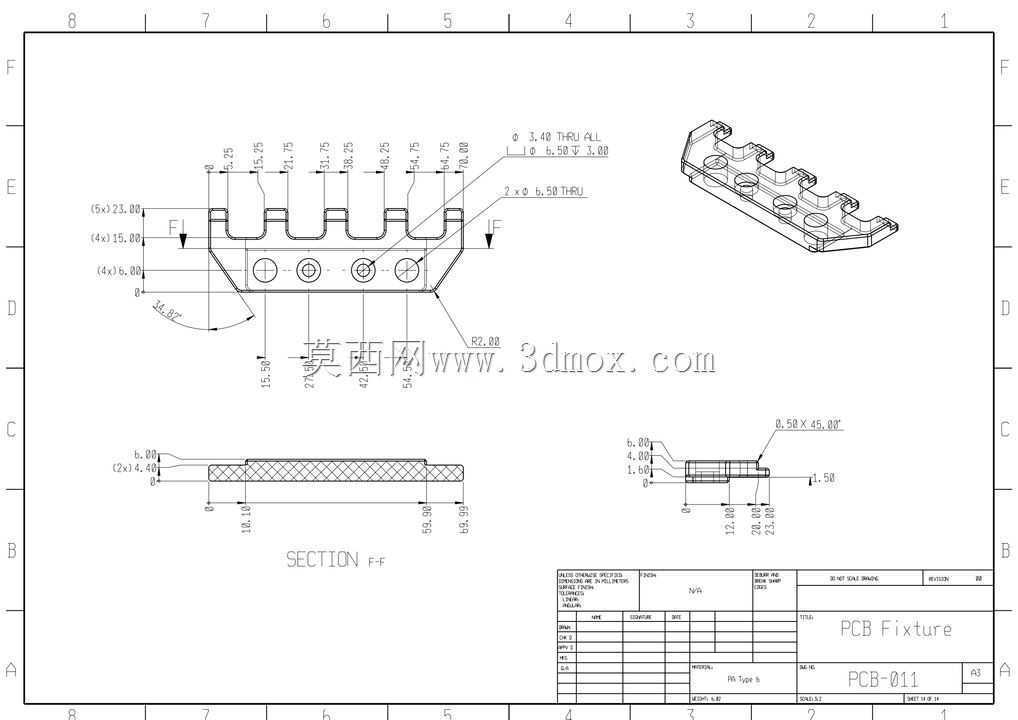

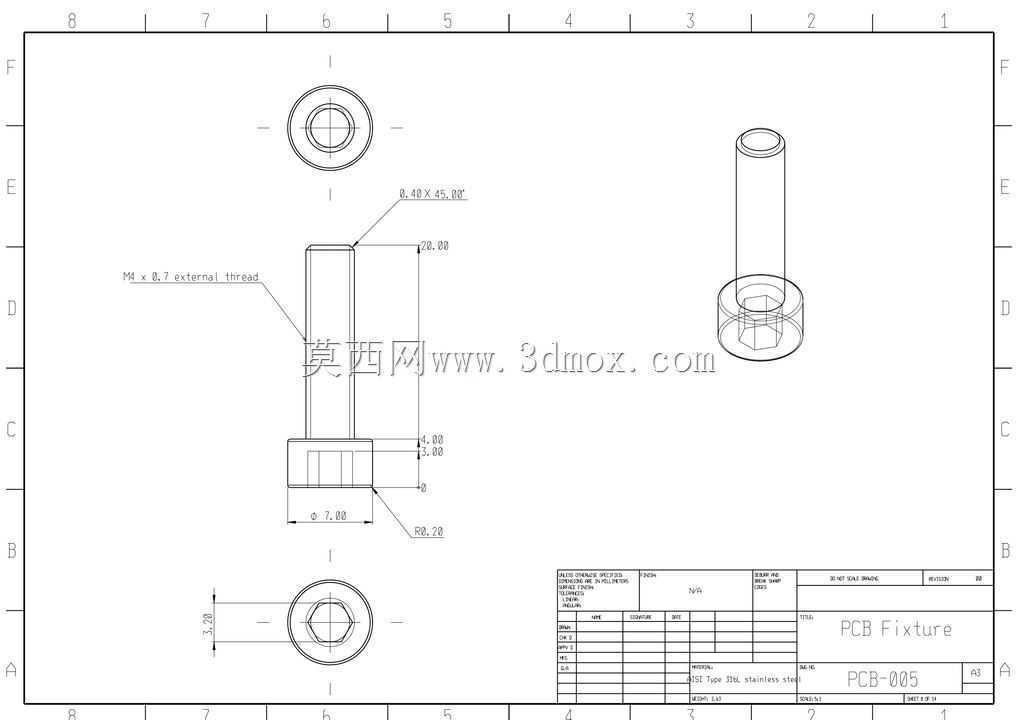

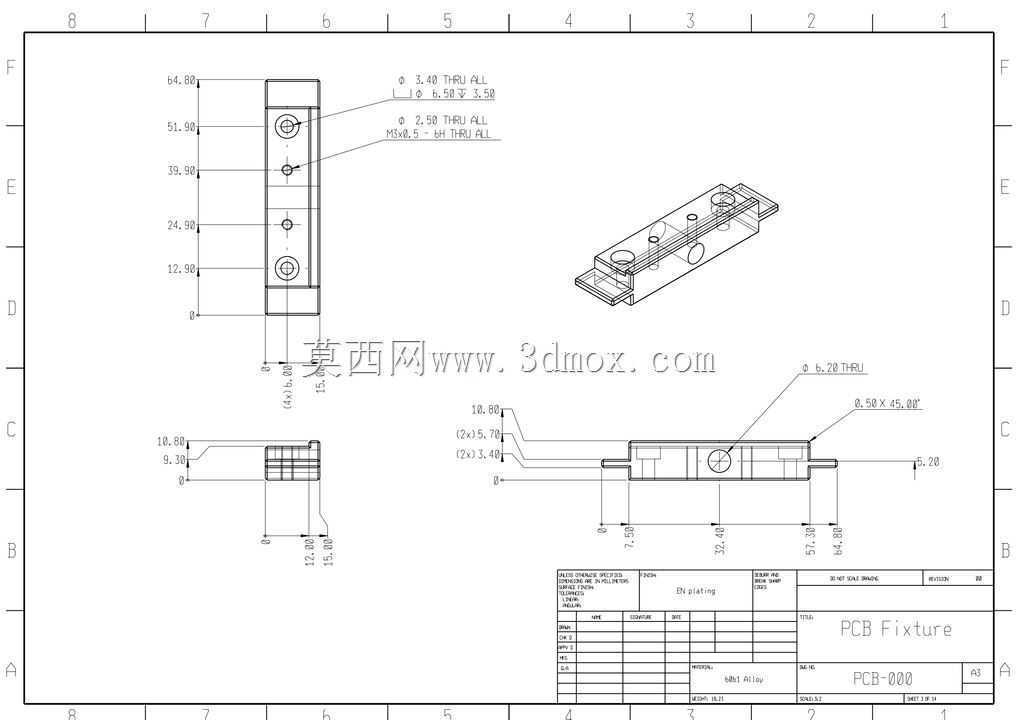

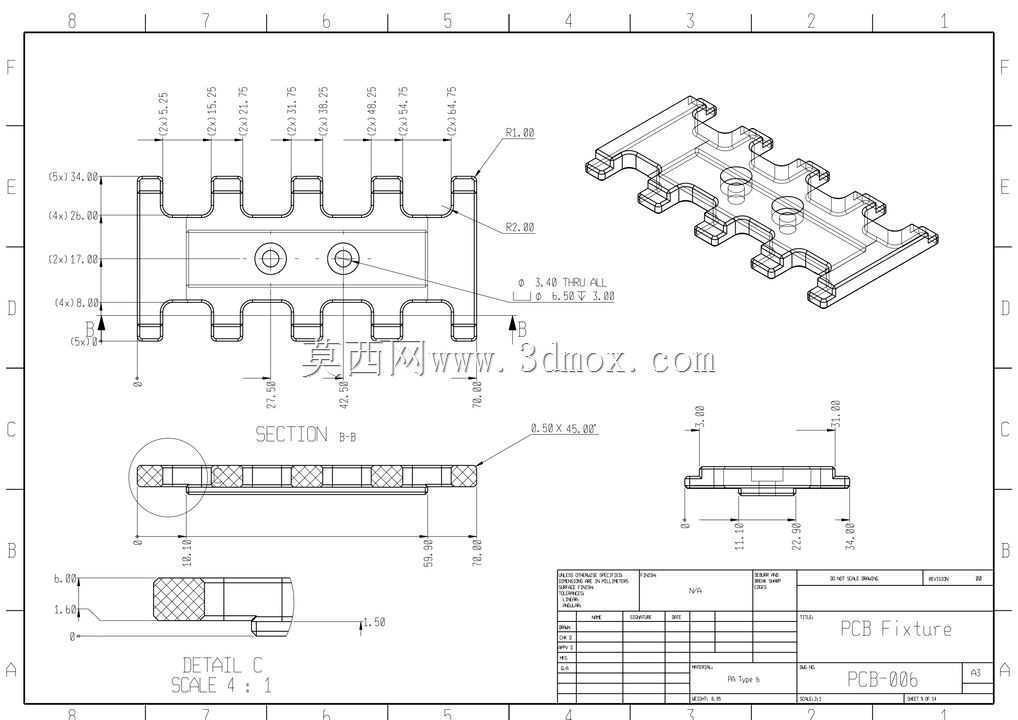

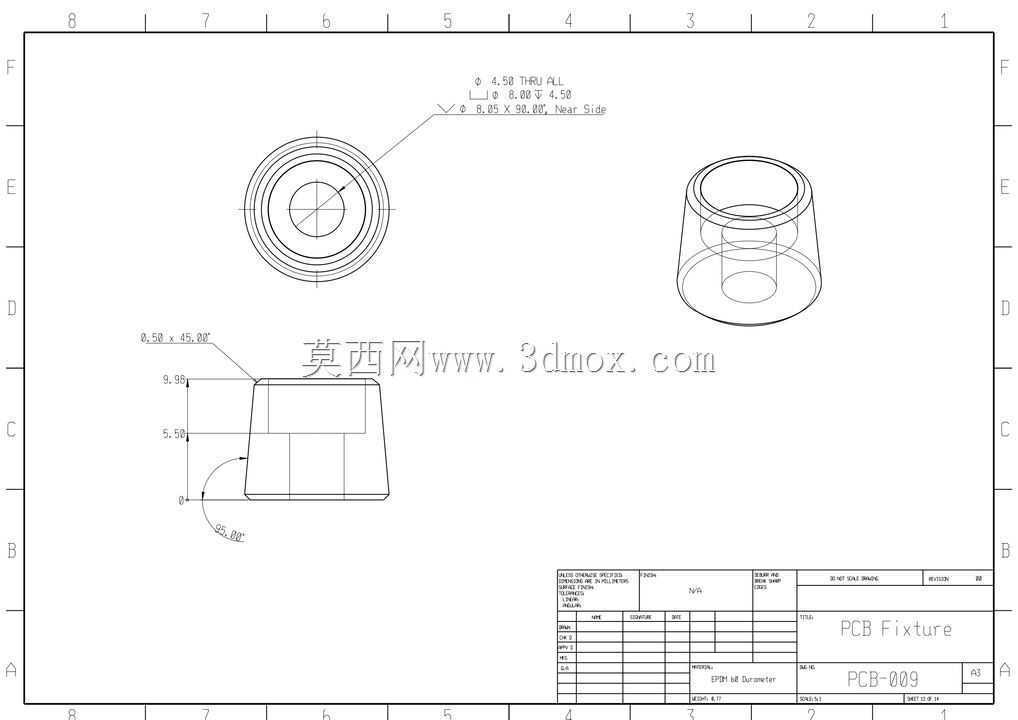

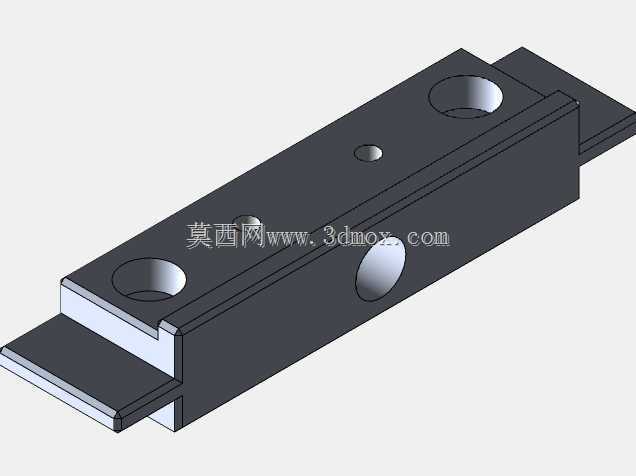

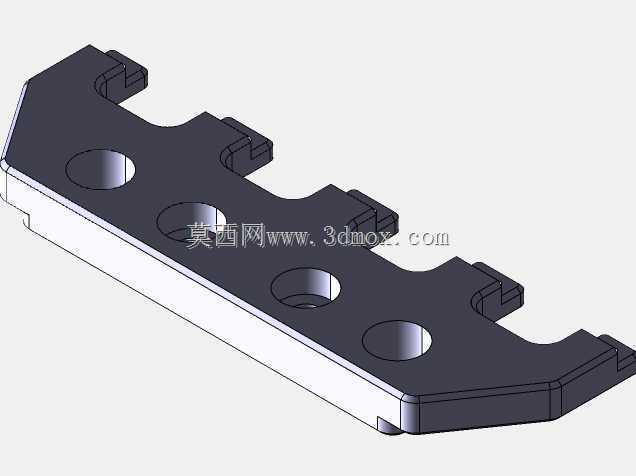

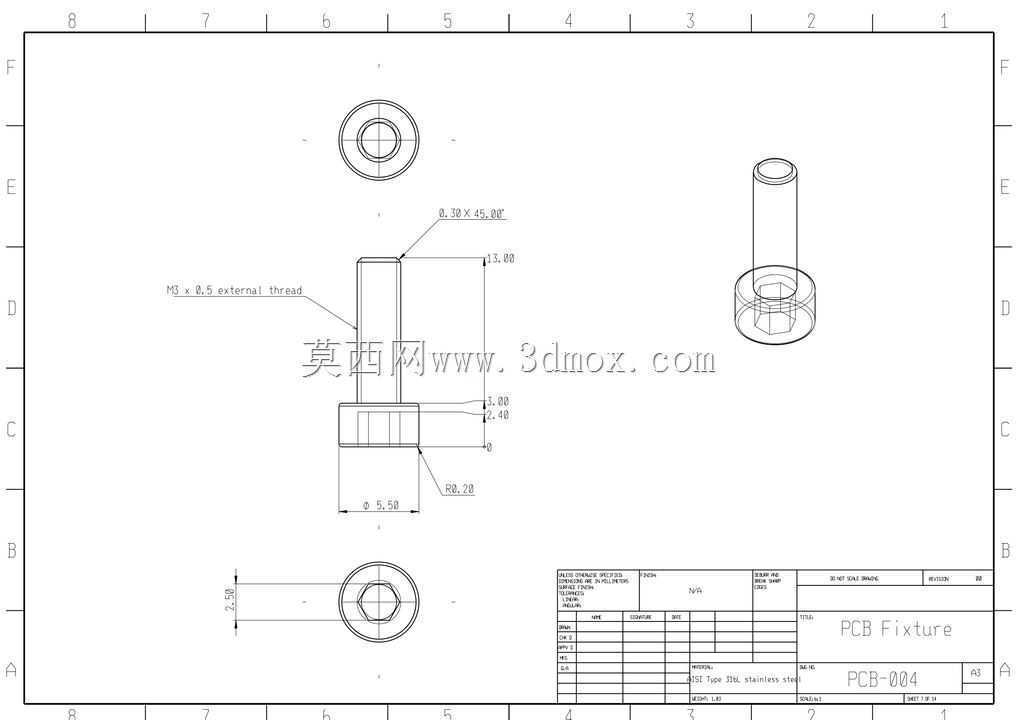

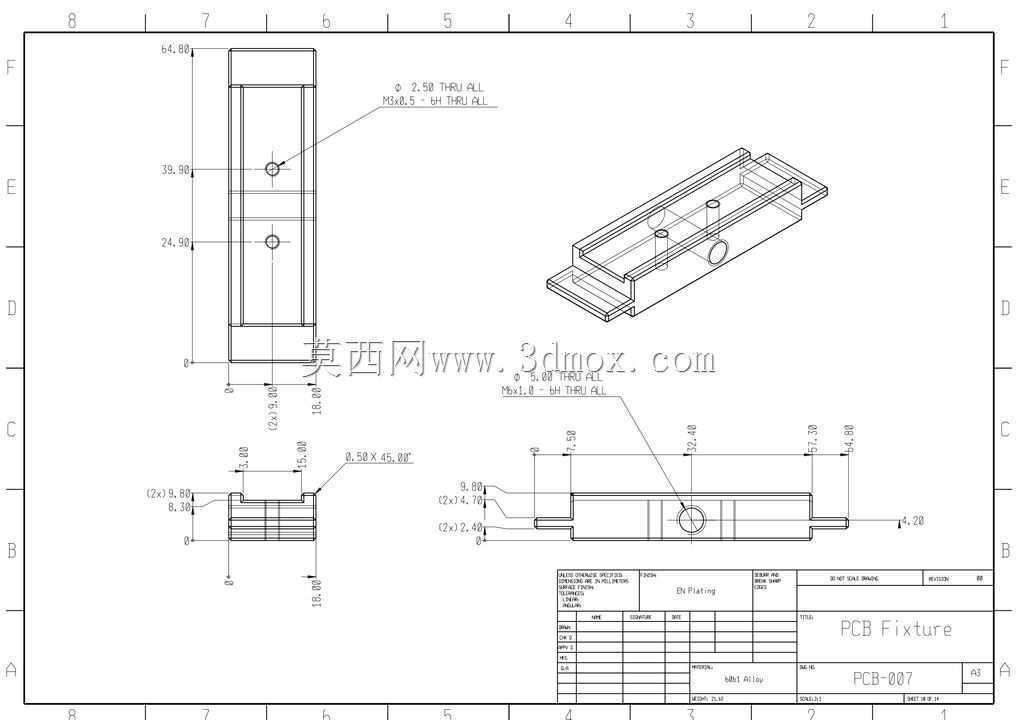

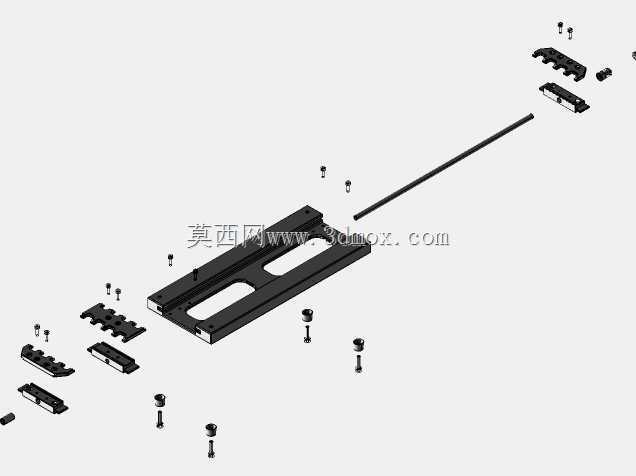

　　夹持结构采用三段式蓝色定位压块设计，沿底座上的两根平行线性导轨做滑动调整，导轨采用精密磨削加工，滑动阻尼均匀无卡顿，可根据PCB的实际长度，灵活调整三个压块的间距，对不同长度的板体实现多点位均匀施压，避免单点夹持导致的板体中部拱起。每个压块上都设置了带缓冲垫的压紧螺钉，旋拧螺钉时，缓冲垫会先接触PCB板边，不会直接刮伤板体的阻焊层，压紧力可通过螺钉旋入深度灵活调整，针对厚度0.4mm到2mm的常规PCB都能适配，不会出现夹伤薄板、夹不紧厚板的问题。

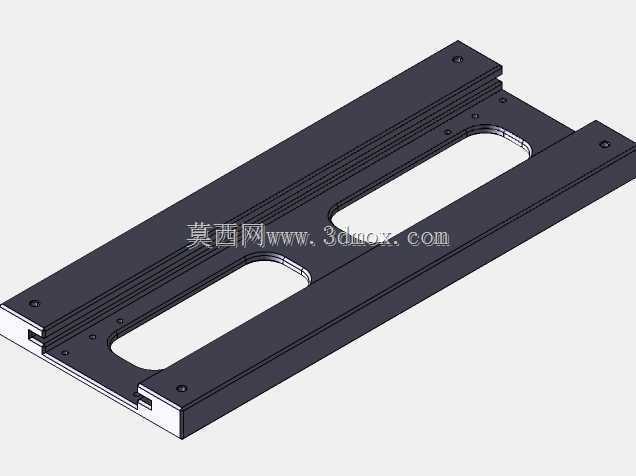

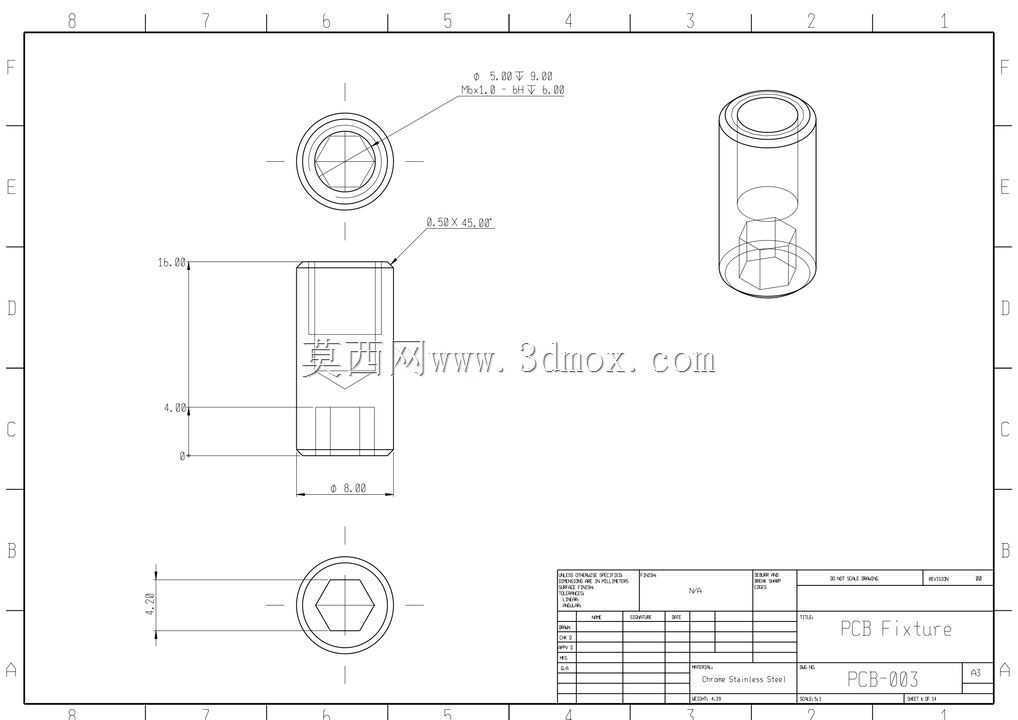

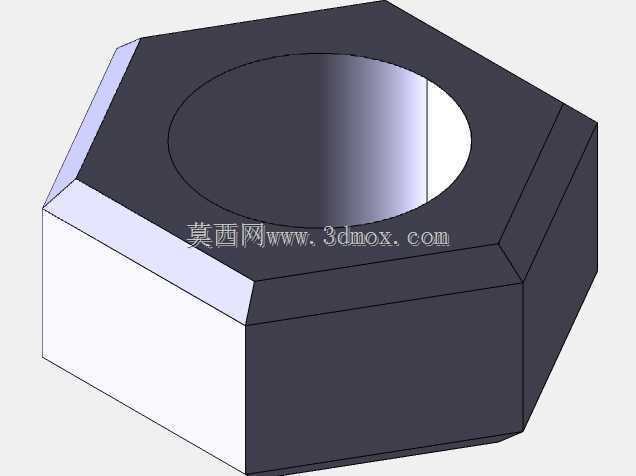

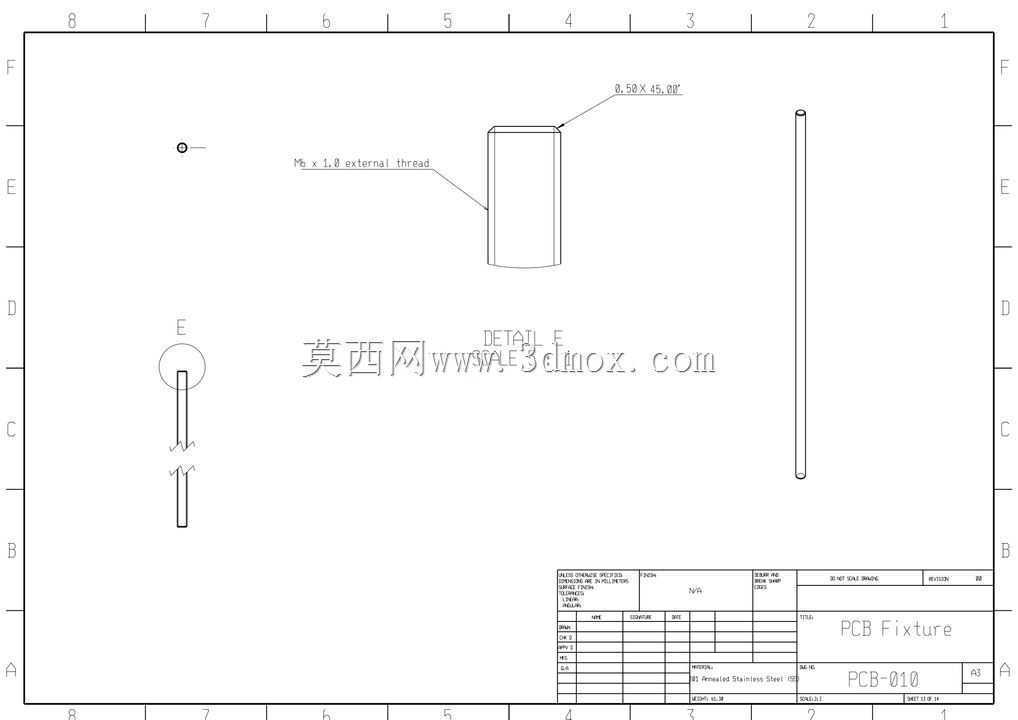

　　工装的一端设置了锁紧定位机构，当压块滑动到适配PCB长度的位置后，扳动端部的锁紧旋钮，即可通过内部的连杆机构将所有滑动压块的位置锁定，避免焊接过程中压块移位导致板体松动。底座中间的镂空开槽设计，一方面是为了避让PCB背面的插装元器件引脚，让板体可以完全贴合基准面，不会因为背面元件凸起导致装夹不平；另一方面也能在焊接时让焊锡烟雾顺利从槽位排出，减少烟雾在板面积聚影响操作视线，同时在浸焊工序中，多余的焊锡可以从开槽处回流，不会积存在工装表面。

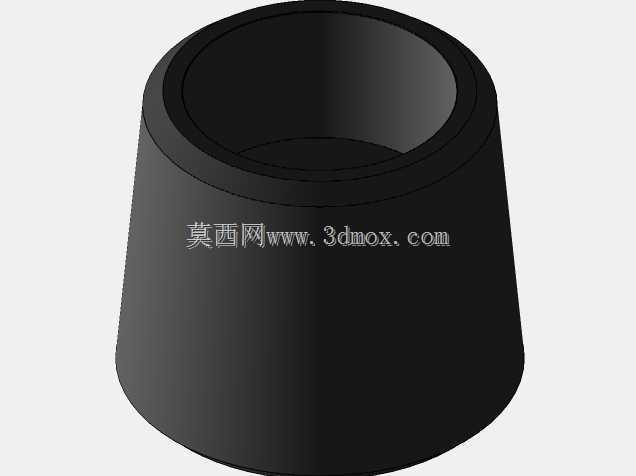

　　从安装边界来看，这款工装的整体长宽尺寸适配常规的防静电工作台台面，不需要对现有工作台做额外改造即可直接部署，底座的支脚高度经过优化，装夹后PCB板面距离工作台面的高度刚好匹配手工焊接的操作高度，操作人员长时间作业也不容易产生手臂疲劳。压块的轮廓做了倒角处理，没有尖锐的棱角，避免操作时刮伤操作人员的手部，所有金属部件都做了防锈处理，长期在焊接车间的助焊剂气雾环境下使用也不会出现锈蚀卡滞的问题。

　　在设计思路上，这款工装没有采用复杂的气动、电动压紧结构，完全依靠机械结构实现调整与锁紧，一方面降低了工装本身的制造成本，另一方面也不需要外接气源、电源，部署灵活，不管是流水线工位还是零散的返修工位都能使用，后期维护也只需要定期给导轨涂抹少量润滑脂即可，没有易损的电子元器件，使用寿命更长。针对不同宽度的PCB，压块上的夹持槽预留了足够的宽度余量，不需要更换压块就能适配不同宽度的板体，真正实现了一款工装覆盖多数常规PCB的焊接夹持需求，减少了车间内工装的储备种类，降低了生产辅助成本。

　　实际生产验证中，使用这款工装夹持PCB进行焊接，板体的定位重复精度可以控制在0.1mm以内，完全满足手工焊接、小批量浸焊的定位要求，相比传统的台式虎钳夹持，不会出现板体夹伤、变形的问题，相比简易的胶带固定方式，装夹效率提升了60%以上，焊接良率也有明显提升，尤其是针对长度较长的条形PCB，多点夹持的结构可以有效克服板体本身的翘曲，让焊盘保持在同一平面，焊接时不会出现局部虚焊的问题。
