带齿轮减速组件的SPG直流齿轮电机

　　在自动化输送线、小型包装设备、精密检测工位这类对输出扭矩与安装空间有双重要求的场景里，集成齿轮减速组件的直流电机是非常常见的动力执行单元，本次涉及的这款SPG齿轮直流电机，由S9R90GXHCE直流电机本体与S9KC200BH齿轮箱集成装配而成，在小型自动化设备的动力选型中适配性极强。从实际应用场景来看，这类集成式齿轮直流电机常被用在低速大扭矩的传动环节，比如小型皮带输送机的驱动辊动力输入、自动贴标机的标签送进机构、精密装配工位的工件转台驱动，还有部分小型检测设备的试样进给机构，这类场景往往不需要过高的输出转速，但要求电机在低转速下能输出稳定扭矩，同时自身安装体积不能过大，避免挤占设备内部的布线与其他机构安装空间。从功能特性上看，

　　直流电机本体具备调速范围宽、启动扭矩大的特点，搭配的减速齿轮箱采用平行轴齿轮传动结构，能将电机本体的高转速通过齿轮组的减速比换算后，在输出轴端获得适配工况的低转速与放大后的输出扭矩，同时齿轮箱的壳体采用一体化铸造成型，安装法兰与输出轴的同轴度经过精密调校，能在长期运行中降低齿轮啮合的偏载损耗，延长传动组件的使用寿命。从设计思路层面拆解这款产品，首先是动力单元与减速单元的集成化设计，摒弃了传统电机与减速机单独选型、单独装配的冗余结构，将电机输出轴直接与齿轮箱的输入级齿轮配合，减少了中间联轴器的连接环节，既缩小了整体的轴向安装尺寸，也降低了连接环节的传动间隙与功率损耗；其次是安装接口的标准化设计，齿轮箱输出端采用方形安装法兰，

　　法兰上的安装孔位按照通用工业安装尺寸排布，输出轴为带键槽的圆柱轴，能直接配合联轴器、同步带轮或者链轮使用，不需要额外加工转接件，降低设备设计阶段的适配工作量。关于外形尺寸与安装边界，这款集成电机的整体外形为同轴式圆柱结构，电机本体段直径与齿轮箱段的安装法兰边长匹配，轴向总长度覆盖电机后端盖到输出轴端面的全部尺寸，在设备布局时需要预留出电机本体的径向散热空间，尤其是在封闭的设备舱内安装时，要保证电机外壳周围有足够的空气流通间隙，避免长期运行时热量积聚导致绕组温升过高；安装法兰的贴合面需要保证平面度，安装时锁紧螺栓要按照对角顺序逐步拧紧，避免法兰面受力不均导致输出轴与安装基面的垂直度超差，进而引发齿轮啮合异响、

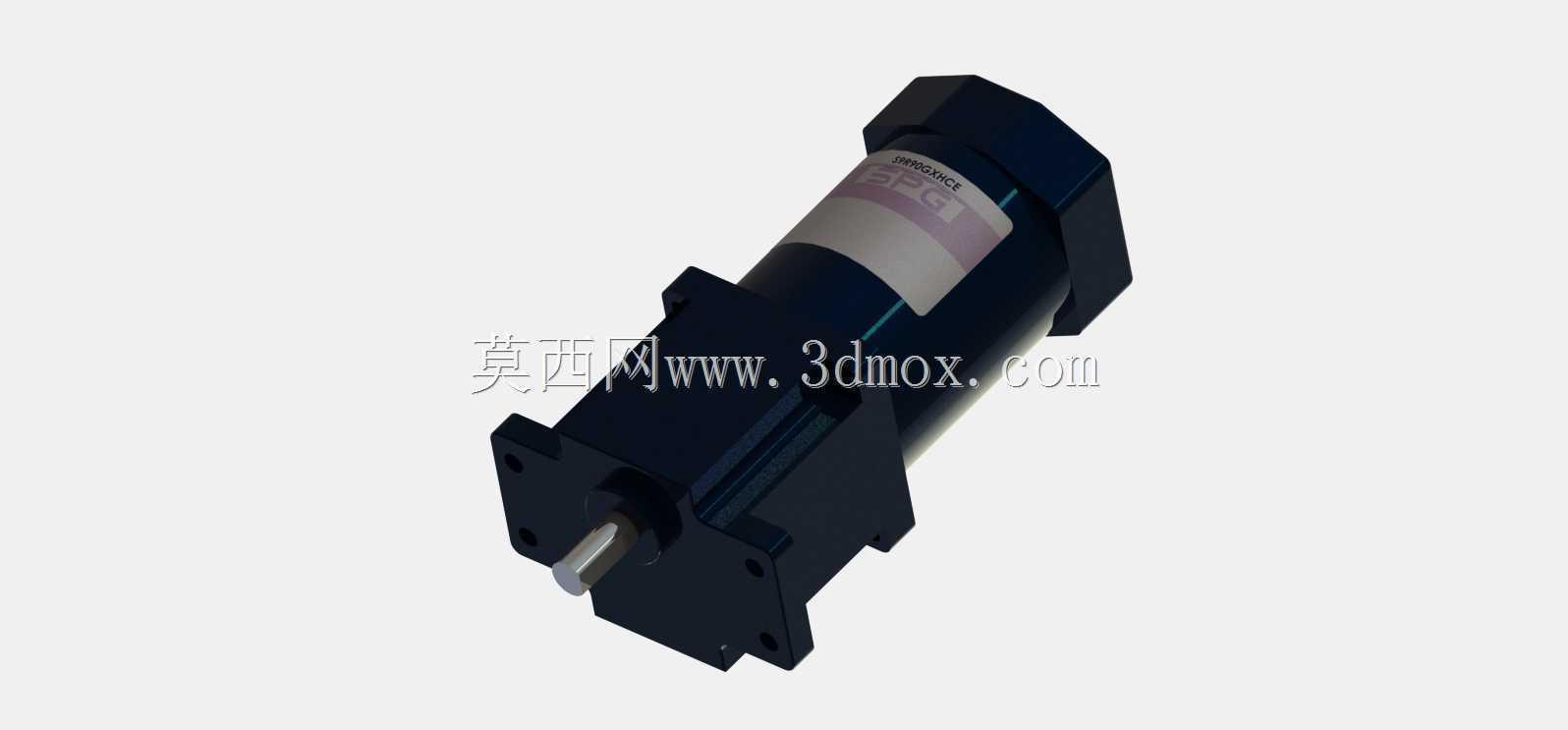

　　输出轴密封件过早磨损的问题。在实际选型匹配时，需要结合负载的实际运行转速、所需扭矩、安装空间的限制来确认减速比是否适配，这款搭配200减速比齿轮箱的型号，输出转速会降到电机额定转速的两百分之一，输出扭矩对应放大，适合低速重载的小型传动场景，同时要注意输出轴的径向承载能力，当输出端直接挂载链轮、齿轮这类有径向力的传动件时，要尽量让传动件靠近安装法兰端面布置，缩短悬臂长度，避免输出轴承受过大的弯矩导致轴承过早失效。另外，这类集成齿轮电机的接线端位于电机本体的侧面，布线时要预留出接线端子的插拔与线缆弯曲空间，避免线缆与设备内的运动部件发生干涉，电机后端的散热端盖不能被其他结构件遮挡，保证散热风道通畅。从三维建模的角度看，这款模型完整还原了电机本体的接线盒位置、散热筋结构、齿轮箱的安装法兰孔位、输出轴键槽细节，还有电机外壳上的标识区域，在做设备整体装配设计时，可以直接调用该模型进行布局干涉检查，确认安装孔位的匹配度、输出轴与传动组件的配合尺寸，提前规避装配时的空间冲突问题，不需要再手动测绘建模，能大幅缩短设备设计阶段的动力单元建模周期。
