四极63A三相剩余电流保护断路器结构

　　在低压配电系统的终端配电环节，这类四极63A规格的RCD/MCB一体化器件是三相四线回路里的核心保护部件，常见于小型加工车间的动力进线端、商用建筑的三相空调配电回路、民用建筑的三相入户总开关位置，同时承担过载保护、短路保护以及剩余电流动作保护的三重功能，相比单独搭配MCB和RCD的分体方案，一体化结构能节省30%左右的导轨安装空间，减少柜内接线节点，降低线路接触不良的故障概率。

　　从实际使用场景来看，这类器件需要同时适配三相平衡的动力负载和带中性线的混合负载，四极结构可以同时分断三根相线与中性线，避免中性线断线后负载侧出现中性点偏移、烧毁单相用电设备的问题，63A的额定电流规格可以承载长期稳定运行的三相负载功率在30kW左右，适配多数中小型终端配电回路的载流需求，剩余电流动作模块可以在回路出现30mA及以上的剩余电流时快速脱扣，避免人身触电以及线路绝缘破损引发的电气火灾风险。

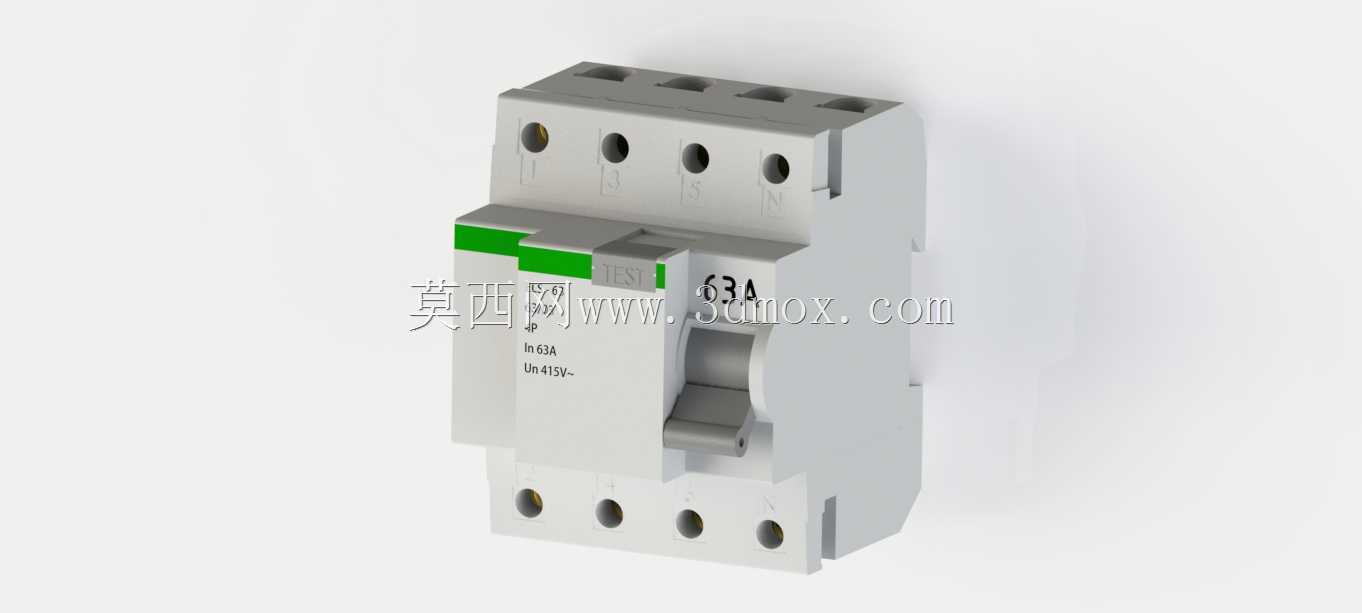

　　设计层面上，模型还原了器件的模块化拼接结构，主体分为MCB电磁脱扣单元、热脱扣单元、操作机构、灭弧室以及RCD剩余电流检测模块、脱扣驱动机构几个部分，外壳采用卡扣式拼接的阻燃热固性塑料结构，表面的操作手柄突出高度符合低压开关设备的操作安全距离要求，手柄上的合分闸位置标识清晰，测试按钮的位置设置在操作手柄旁侧，方便日常运维时按动测试保护功能是否正常。进出线端的接线端子采用压线框结构，适配10-16平方毫米的铜芯导线接入，端子的紧固螺丝位置与外壳表面的操作孔对齐，方便使用标准螺丝刀完成接线作业，不会出现螺丝对位偏差无法紧固的问题。

　　安装边界上，器件整体采用标准35mmDIN导轨安装结构，背部的导轨卡扣带有弹性锁止结构，安装时对准导轨按压即可卡入固定，拆卸时用一字螺丝刀撬动卡扣解锁即可取下器件，无需额外的固定螺丝。器件的宽度为4个标准模数宽度，也就是72mm，在柜内排布时相邻器件之间不需要预留额外间隙，高度方向从导轨基准面到器件顶部的尺寸为88mm，深度方向从导轨面到器件前端的尺寸为70mm，适配深度不小于100mm的标准照明箱、动力配电箱的安装空间，进出线端的导线弯曲半径预留空间充足，接入16平方导线时不会出现导线过度弯折损伤绝缘层的问题。

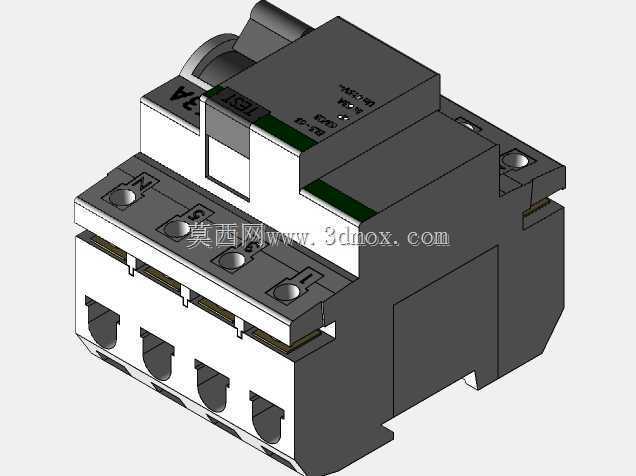

　　建模过程中还原了器件表面的所有结构细节，包括外壳的散热槽、进出线端的隔弧挡板、操作手柄的防滑纹理、侧面的拼接定位槽，这些细节在做配电屏的三维布局时，可以直接用来校验柜内的安全电气间隙，核对相邻器件之间、器件与柜壁之间的距离是否符合低压配电设计规范的要求，避免实际装配时出现器件干涉、安全距离不足的问题。灭弧室位置的外壳栅格结构也做了还原，在做柜内散热仿真时，可以更准确地模拟器件工作时的热量散发路径，让仿真结果更贴近实际运行状态。

　　从结构设计的合理性来看，这类一体化器件的RCD模块与MCB模块之间通过机械联动结构实现脱扣联动，当MCB因为过载、短路分闸，或者RCD检测到剩余电流触发脱扣时，都会驱动操作机构带动四极触头同步分断，不会出现某一极触头未分断的带电极风险，触头系统采用银合金触点，分断短路电流时的抗熔焊性能更好，能够满足6kA额定短路分断能力的使用要求，适配终端配电回路的短路电流水平。
