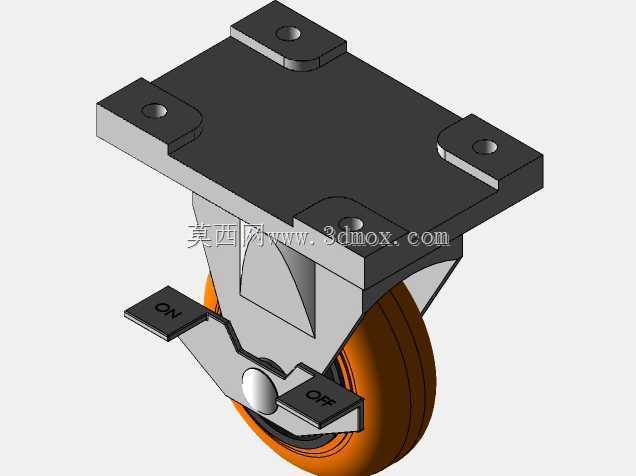

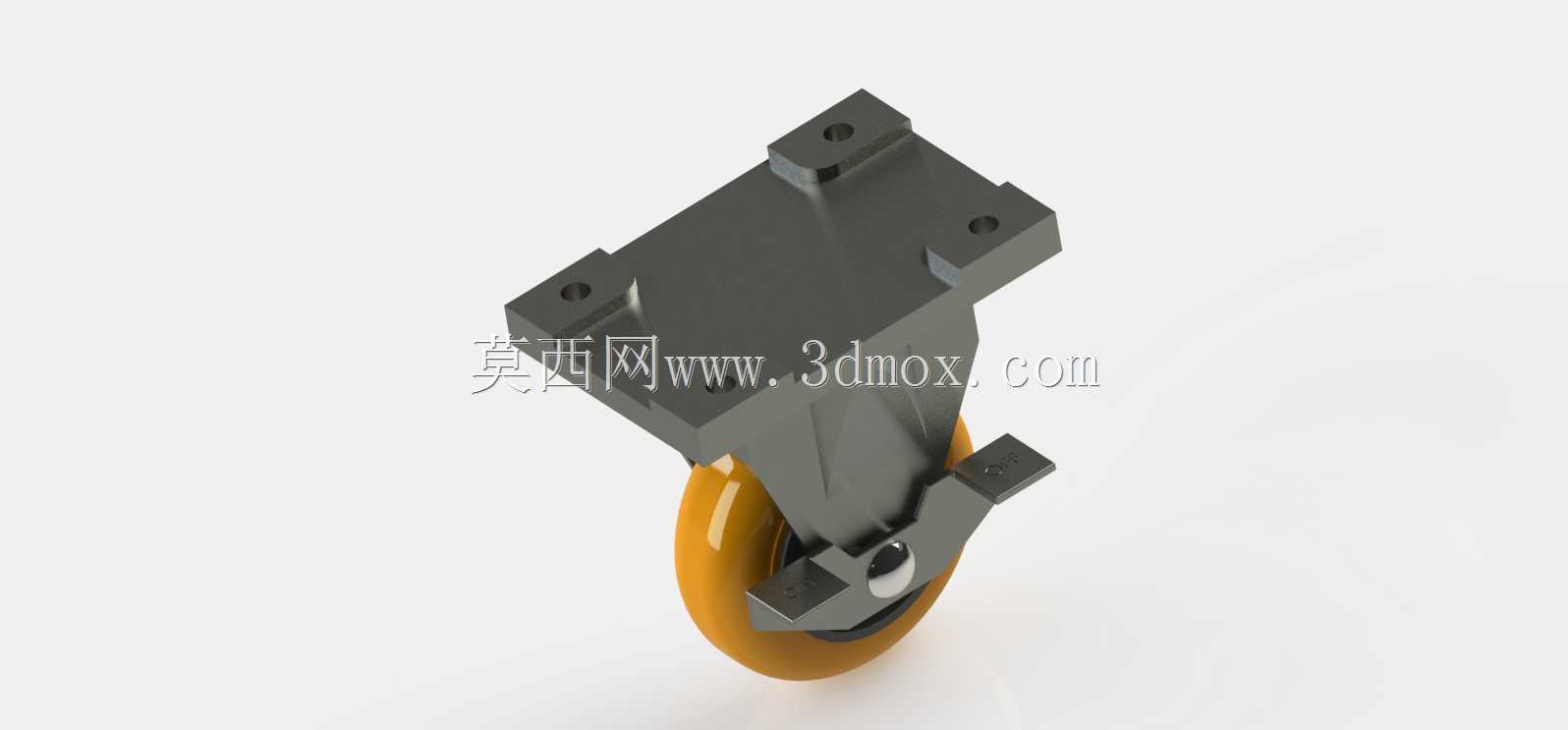

160mm安装高度重载万向脚轮结构

　　这款脚轮的安装高度设定为160毫米，适配多数工业设备底部的安装预留空间，在自动化生产线移载工装、车间周转料架、中小型设备移动底座、仓储拣选台车等场景中，这个安装高度既不会让设备整体重心过高引发侧翻风险，也能预留足够的轮体转动与刹车机构动作空间，避免地面凸起物剐蹭设备底板。从结构设计来看，顶部的安装法兰采用四孔对称布局，安装孔位的间距匹配通用工业型材的安装孔距标准，不管是焊接固定在钢制设备底座，还是通过螺栓锁紧在铝型材框架上，都不需要额外加工转接板，能直接适配市面上多数标准化设备的安装接口。支架部分采用一体成型的钢制承力结构，转向轴承隐藏在支架与安装法兰的连接位置，转向时的回转半径经过测算，在满载状态下推动设备转向不会出现卡滞，

　　也不会因为偏载导致支架变形。轮体采用聚氨酯包胶材质，轮芯为硬质承力结构，外层包胶厚度经过匹配计算，在车间环氧地坪、水泥地面、硬化沥青地面上行走时，既能提供足够的承重能力，也能降低行走时的噪音，同时不会划伤地面涂层，适合对车间地面防护有要求的生产场景。刹车机构集成在支架侧方，采用踏板式触发结构，踩下刹车踏板后，刹车块会同时抵紧轮面和转向回转结构，同时锁定轮体转动和支架转向，避免设备停靠时出现滑移或者意外转向，在有轻微坡度的车间地面停靠时，也能保证设备位置稳定。设计过程中重点考量了偏载工况下的结构强度，支架的弯折位置做了加强筋处理，轮轴与支架的连接位置采用过盈配合加防松结构，长期反复承受冲击载荷时，不会出现轮轴松脱、支架开裂的问题。

　　轮体的宽度经过匹配，单位面积的接地压力控制在地面材质可承受的范围内，即使长期在同一位置停靠，也不会在环氧地坪上留下难以消除的压痕。安装法兰的平面度控制在合理公差范围内，安装后脚轮的垂直度有保障，行走时不会出现轮体偏磨的情况，能有效延长轮体的使用寿命。转向部分的阻尼经过调校，空载推动设备转向时不会过于灵活导致方向跑偏，满载转向时也不会出现阻尼过大推不动的情况，适配不同载重状态下的操作手感。在设备选型阶段，这类脚轮通常需要根据设备的总重量、使用地面条件、是否需要频繁移动、停靠位置的地面坡度等参数来匹配单轮承重，这款160毫米高度的脚轮单轮承重覆盖中小型工业设备的移动需求，四个脚轮搭配使用时，总承重可以满足多数周转工装、

　　轻型设备的移动要求。建模过程中，各个部件的配合公差都按照实际加工要求设定，安装孔的孔径、孔位公差，轮轴与轴承的配合公差，刹车机构的动作行程都做了还原，导入装配环境后可以直接做运动仿真，验证转向、刹车动作的干涉情况，也能直接导出工程图用于加工生产。轮体的包胶部分和金属支架的连接结构做了细节还原，包胶与轮芯的结合面做了防滑结构设计，避免长期承重行走后包胶与轮芯出现脱层分离的问题。支架表面的处理工艺对应的结构细节也有体现，焊接位置的过渡、安装面的加工余量都符合实际加工的工艺要求，不会出现建模结构无法落地生产的问题。在实际生产线应用中，这类脚轮替换维护也很方便，通用的安装孔位可以直接替换同规格的老旧脚轮，不需要对设备底座做二次加工，降低设备维护的成本和停机时间。
