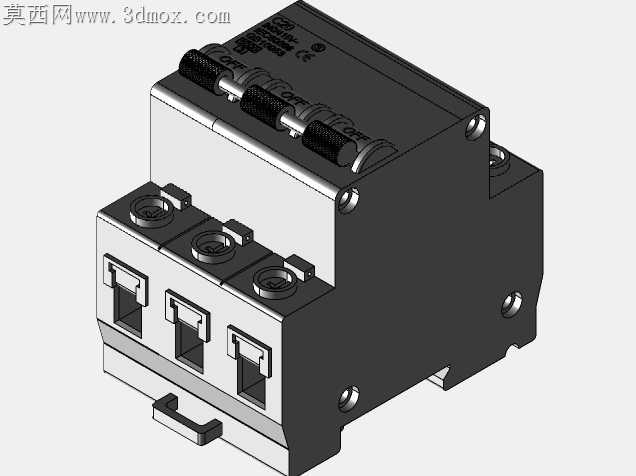

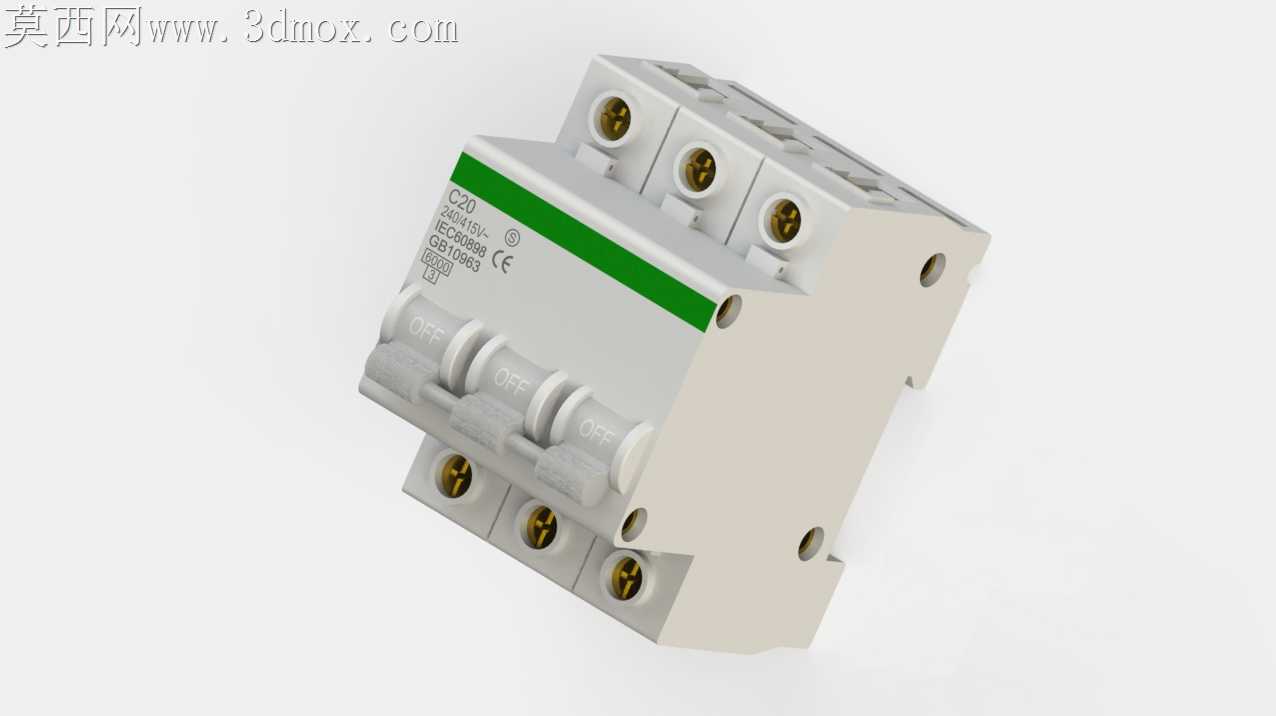

20A三极小型断路器结构设计

现场运维中常遇到小型断路器因进出线端接线扭矩偏差导致的端子滑丝、壳体开裂问题，这款20A三极断路器的结构设计，从加工适配维度做了多处针对性调整。进出线端的铜嵌件预埋深度比常规款加深1.2mm，嵌件外壁做了三道环形倒刺结构，注塑成型时PA66壳体材料会完全填充倒刺间隙，哪怕接线时施加超过标准值20%的扭矩，嵌件也不会出现跟转、脱出的问题，完全规避了现场施工时用力过猛导致的零件报废隐患。壳体的分模线选在侧面居中位置，没有设置在操作手柄的滑动配合面处，注塑成型后飞边只会出现在非配合面，后续去毛刺工序不需要打磨配合区域，能有效避免因飞边残留导致的手柄卡滞、分合闸不到位问题。三个极位的内部灭弧室安装槽做了0.05mm的错位公差补偿，考虑到注塑件冷却收缩时会向浇口方向偏移，槽位在设计时预先反向偏移对应尺寸，组装时三个极的灭弧栅片不需要额外修配就能顺畅卡入，单台产品的装配耗时能压缩近15秒。操作手柄的防滑筋条高度做了渐变处理，靠近指尖按压的中心区域筋条高度1mm，往两侧逐步降低到0.6mm，既保证了戴绝缘手套操作时的摩擦力，又不会因为筋条过高导致合模时出现缺胶、缩痕。壳体上的绿色标识带没有采用后期丝印的工艺，而是直接在注塑时做了嵌色处理，和壳体本体融为一体，长期受光照、温差影响也不会出现标识脱落、褪色的问题，哪怕在潮湿、多粉尘的工况下使用多年，额定电流参数依旧清晰可辨。进出线端的接线孔做了15度的导向倒角，现场穿线时哪怕单股硬线有轻微弯折，也能顺利插入端子内部，不需要反复调整导线角度，能大幅提升现场接线的施工效率。内部电磁脱扣器的安装卡槽做了微量的过盈设计，组装时压入到位后会形成稳定的预紧力，遇到短路电流冲击产生的剧烈震动时，脱扣器不会出现移位、参数漂移的问题，保证脱扣动作的一致性和可靠性。
