Creality3D打印机同步带锁紧固定块

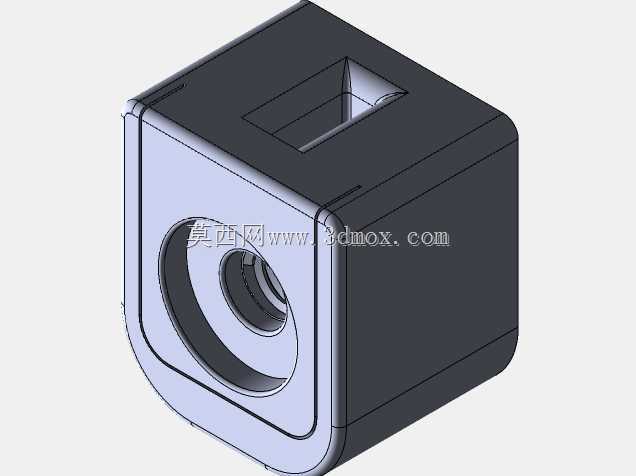

　　在桌面级FDM3D打印机的日常运维与改装作业中，同步带张紧度的保持直接决定了X、Y运动轴的传动精度，一旦同步带出现松弛打滑，打印件表面会出现明显的层纹错层、尺寸偏移甚至丢步问题，传统的黄铜带锁柜结构在长期使用后容易出现螺纹滑牙、张紧力衰减的问题，尤其是在设备频繁启停、运动轴高速往复运动的工况下，金属锁件的硬接触还容易磨损同步带的齿面，缩短传动带的使用寿命。这款皮带端锁结构正是针对这类实际使用痛点设计的替代改装件，整体采用方块式集成结构，将原本需要两个独立部件配合的锁止功能整合为单个安装主体，减少了装配时的对位误差。从结构细节来看，锁块朝向同步带的一侧开有适配同步带齿形的卡槽，安装时同步带穿入卡槽后可通过齿形咬合实现初步定位，

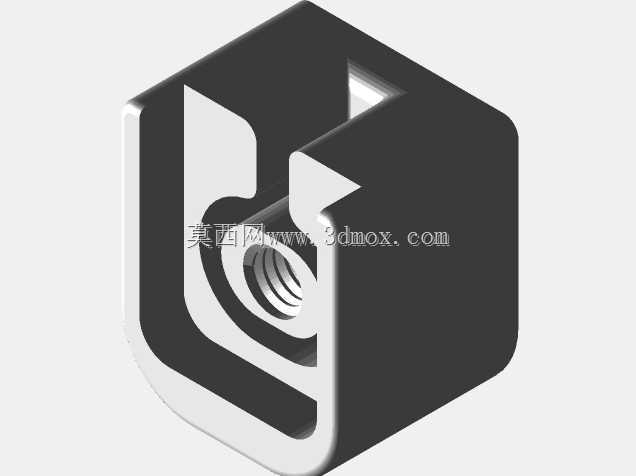

　　避免张紧调整过程中皮带滑脱，侧面预留的M4螺纹安装孔完全适配Creality Ender 3系列机型的型材安装位，使用M4×0.7规格的螺钉即可完成固定，不需要对原有设备的型材框架进行打孔、切割等二次加工，直接替换原有锁件即可完成改装。设计时特意将锁块的安装接触面做了微弧过渡处理，避免直角边缘在安装时刮伤同步带的橡胶基体，同时锁块内部的穿带槽深度经过反复校核，既能够保证同步带完全嵌入槽内不出现窜动，又不会因为槽深过大导致皮带被过度挤压产生形变。考虑到该零件本身可通过桌面级3D打印机自行制作，设计时将整体壁厚控制在2.5mm以上，关键的螺纹安装位做了3mm的局部加厚，避免用户使用低层高打印时螺纹位置出现强度不足的问题，

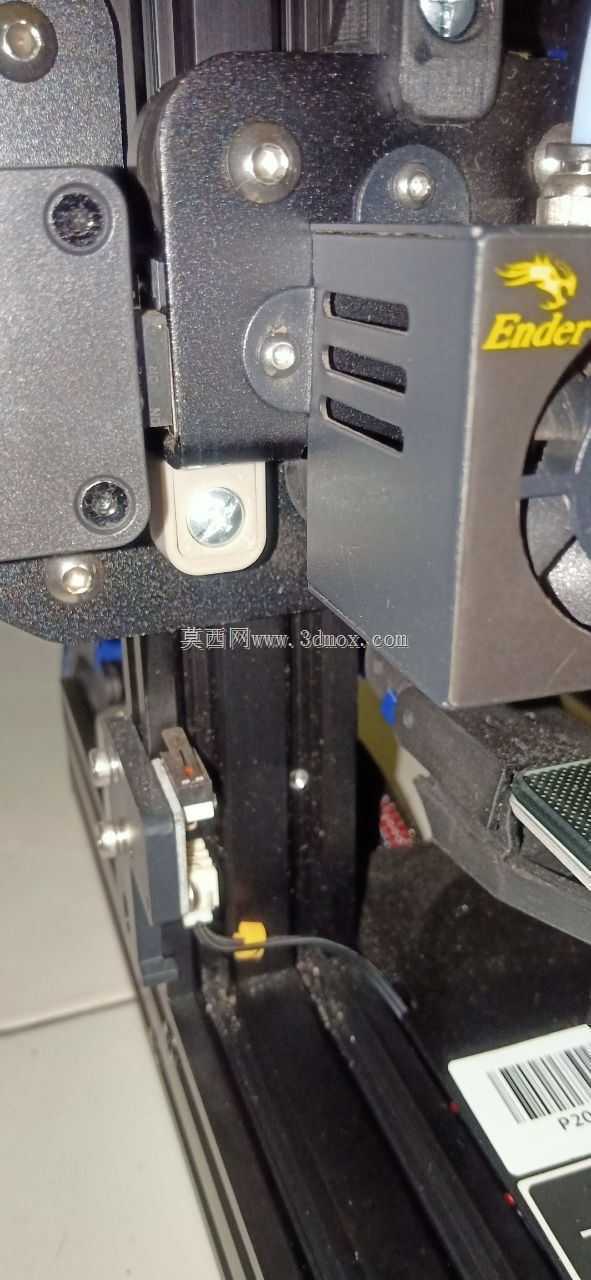

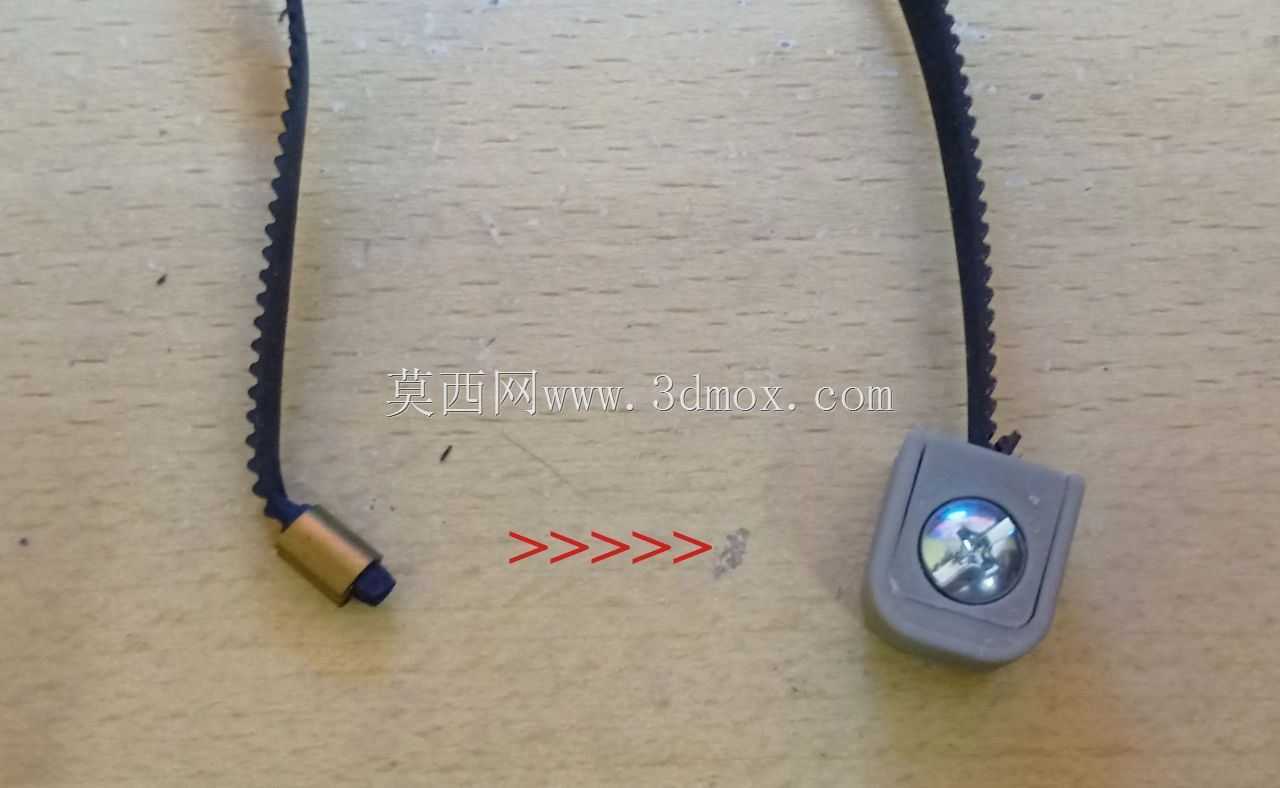

　　同时所有的棱边都做了0.3mm的倒角处理，既减少了打印过程中的支撑需求，又能避免安装时锋利边缘划伤操作人员。从安装边界来看，锁块整体的外轮廓尺寸完全兼容原有设备的安装空间，安装后不会与运动轴上的打印头、热床组件产生运动干涉，锁块的张紧调节方向与原有结构保持一致，用户不需要改变原有的张紧调节习惯，只需要在固定螺钉前调整好同步带的张紧度，再锁紧螺钉即可完成固定。相比传统的金属锁件，这种打印制作的锁块与同步带的接触刚度更匹配，不会因为硬度过高磨损失同步带的齿形，同时集成式的结构减少了装配时的零件数量，降低了长期使用中连接件松动的概率。在实际打印制作该零件时，建议采用层高不超过0.1mm的参数进行打印，这样螺纹孔的成型精度更高，

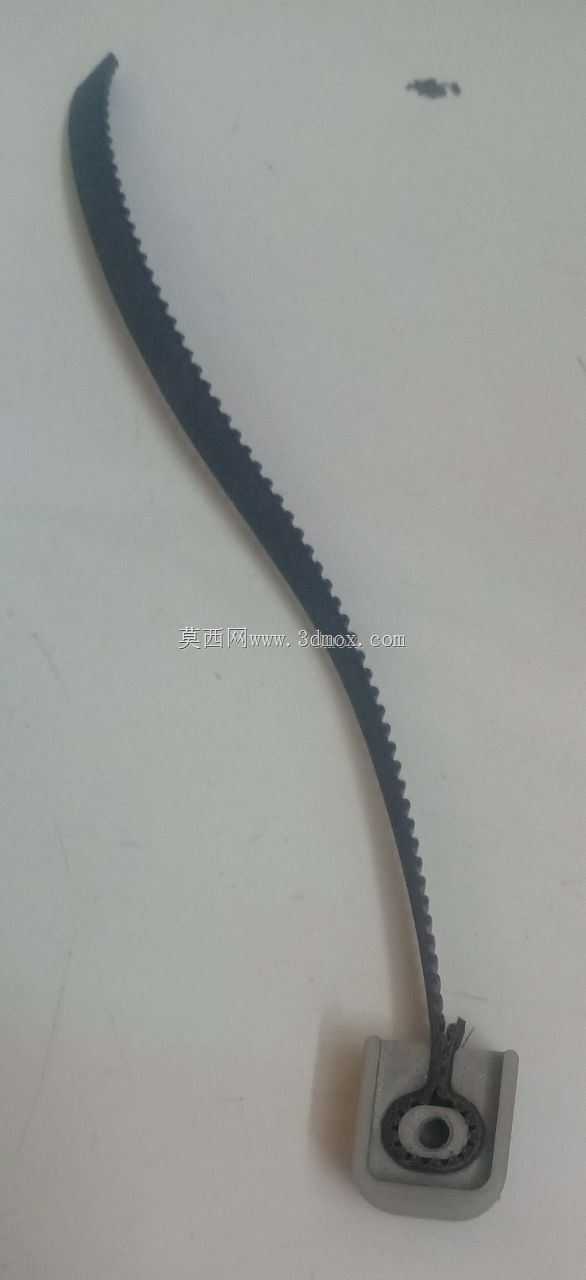

　　螺钉拧入后的咬合强度更好，能够提供足够的锁紧紧固力，避免长期运动中出现松动。在实际应用场景中，这类锁块不仅可以用于Ender 3系列机型的原厂替换，也可以适配其他采用2020铝型材框架、同步带传动结构的桌面级3D打印机，只需要对应调整安装孔的间距即可完成适配，对于经常进行高速打印、大尺寸模型打印的用户来说，可靠的皮带锁止结构能够大幅减少设备的日常维护频率，稳定传动精度，降低因为皮带松弛导致的打印失败概率。锁块的正面预留了圆形的观察位，安装完成后可以直接观察内部同步带的咬合状态，不需要拆卸零件就能检查皮带是否出现窜动、磨损的情况，日常巡检更加方便。穿带槽的入口位置做了喇叭口导向设计，穿装同步带时不需要刻意对准槽位，顺着导向口就能将皮带顺利穿入锁块内部，大幅降低了改装操作的难度，即使是没有太多设备改装经验的用户，也能在短时间内完成零件的更换安装。
