固定管板式列管换热装置结构设计

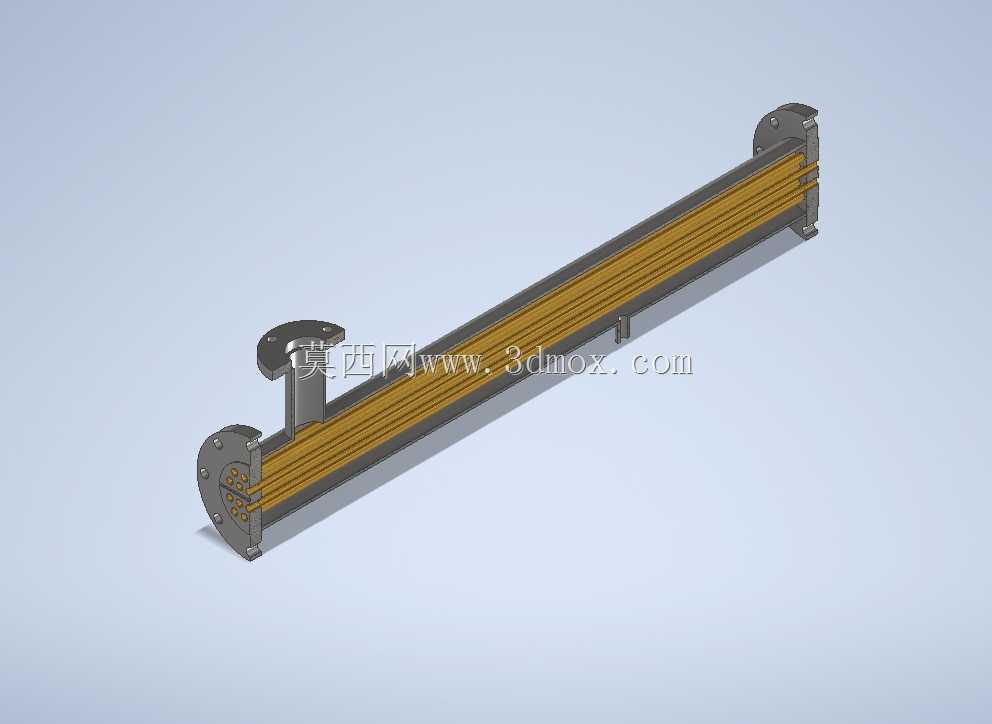

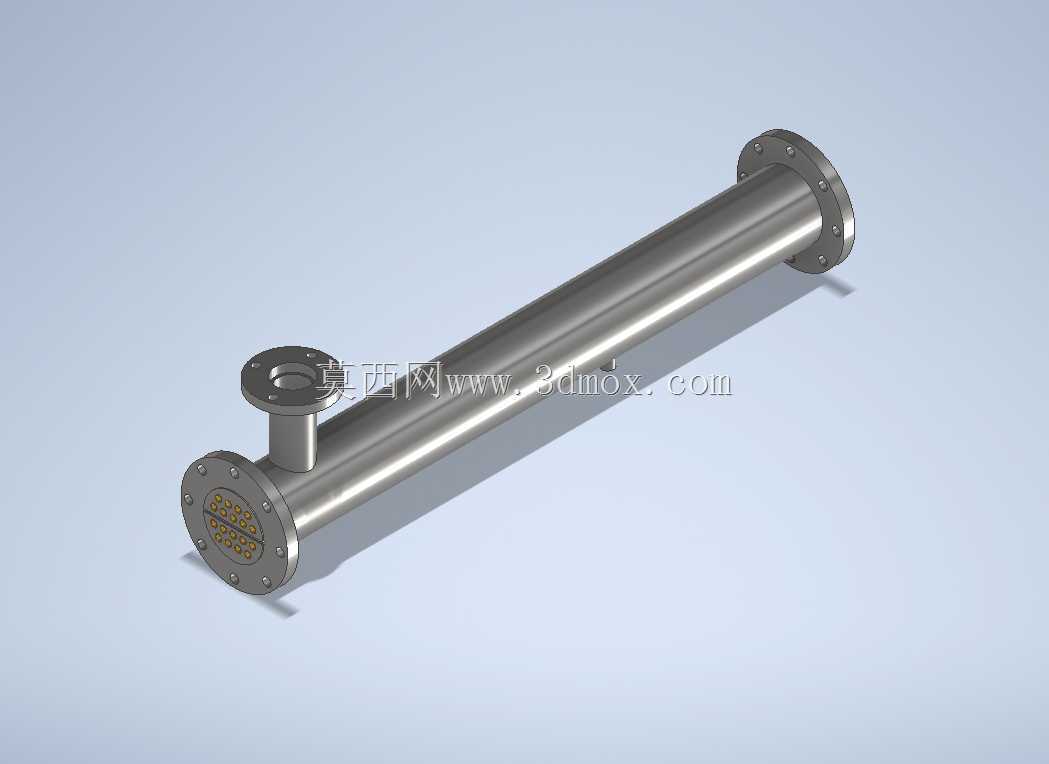

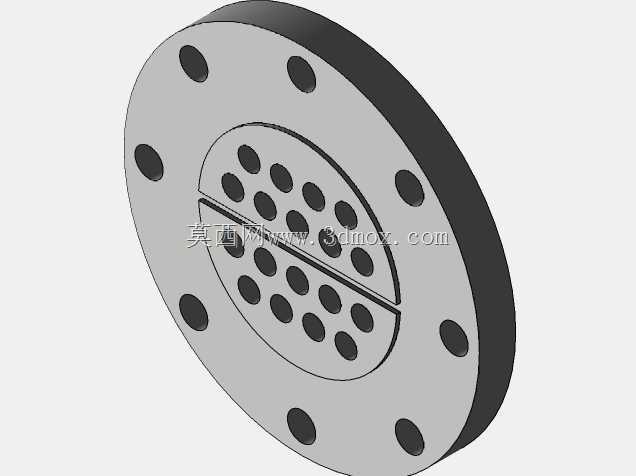

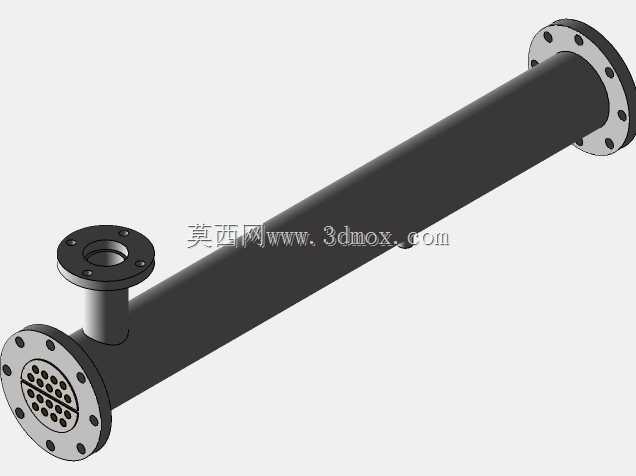

　　在筒体内壁与换热管外壁形成的流道内横向冲刷管束，通过换热管的金属壁面完成与管程流体的热量交换，筒体侧面设置的两个法兰接口分别对应壳程流体的进出，接口位置沿筒体轴向错开布置，可延长壳程流体的流动路径，避免流体短路，提升整体换热效率。设计过程中首先需要明确操作工况下的冷热流体参数，包括流量、进出口温度、操作压力、流体腐蚀性与结垢特性，以此计算所需的总换热面积，确定换热管的管径、管长、管数与排布方式：本次结构中换热管采用正三角形排布，在相同筒径下可获得更大的换热面积，管板与换热管的连接采用强度胀接加密封焊的复合结构，既保证连接强度承受管壳程压差带来的轴向力，又避免流体从连接缝隙处串漏。两端的管板通过法兰与筒体、端部管箱连接，在化工、能源、暖通、食品加工等多个工业领域的流体工艺回路中，列管式换热设备是实现不同温度流体间热量传递的核心通用装置，本次呈现的固定管板式列管换热结构，是这类设备中应用场景最广、结构可靠性最高的构型之一，适配清洁度较高、结垢倾向弱、温差应力在可控范围的两相流体换热工况，常见于工艺介质冷却、冷凝回收、余热利用、进料预热等生产环节，可在常压到中压的操作区间稳定运行。从结构设计逻辑来看，该装置采用两端圆形管板固定整束换热管的构型，换热管沿筒体轴向平行排布，管程与壳程的流体通道完全独立分隔：管程流体从端部管箱的接口进入，在换热管内部沿轴向流动，从另一端管箱接口流出；壳程流体则从筒体侧面的法兰接口进入，

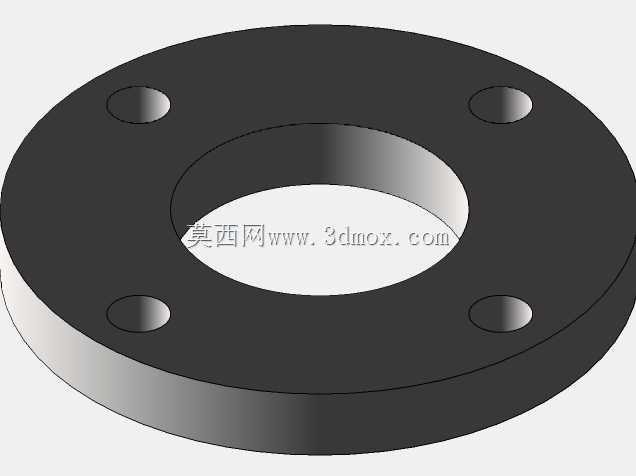

　　法兰密封面采用突面结构，适配中低压工况下的垫片密封需求，端部管箱采用封头式结构，可根据流程需求设计为单管程或多管程结构，通过在管箱内设置分程隔板改变管程流体的流动次数，提升管程流体的流速与湍流程度，强化管侧传热系数。筒体侧面的两个接管均采用法兰连接形式，接管的伸出长度、法兰公称直径与压力等级匹配外接管道的安装标准，接管与筒体的连接采用全焊透结构，避免应力集中与焊接缺陷。从安装边界来看，该装置采用卧式安装形式，筒体下方设置两个鞍式支座作为支撑，支座的位置根据筒体的弯矩分布计算确定，避开筒体的环向焊缝位置，同时预留热膨胀的补偿余量：当管壳程流体的平均温差较大时，可在筒体上设置波形膨胀节来抵消温差带来的轴向热应力，

　　避免换热管与管板的连接位置因应力过大出现拉脱泄漏。在结构细节处理上，换热管伸出管板的长度控制在3-5mm，既保证焊接质量，又避免管端过长形成流体死区；壳程内部可根据需求设置折流板，折流板采用弓形结构，缺口高度为筒体内径的20%-30%，板间距根据壳程流速计算确定，既可以支撑换热管避免管束振动，又可以引导壳程流体横向冲刷管束，减少流动死区，提升壳程传热效率。设计过程中还需要考虑设备的检修与清洗需求，固定管板式结构的管程可通过拆卸端部管箱进行高压水清洗，适配管程流体清洁无结垢的工况，若壳程流体存在结垢倾向，则需要在设计阶段预留化学清洗的接口，或在选型时调整为可抽拉管束的浮头式结构，但固定管板式结构相比其他构型拥有更低的制造成本、

　　更少的密封泄漏点，在工况适配的场景下拥有更长的无故障运行周期。从三维建模的角度来看，该结构的建模过程需要重点保证各零件的装配同轴度：换热管与管板孔的间隙控制在标准要求的公差范围内，法兰连接的螺栓孔位置度满足互换性要求，鞍式支座的安装面平面度保证设备安装后无附加应力，所有焊接结构的焊脚尺寸符合压力容器设计规范的要求，避免出现应力集中的尖角结构。在实际工程选型中，这类固定管板列管换热器的单台换热面积可根据工艺需求从几平方米到上百平方米不等，筒体直径、换热管长度、接口尺寸均可根据工艺参数灵活调整，是工业换热场景中性价比最高的换热设备构型之一，广泛应用于中小型化工装置、区域供暖换热站、空压机余热回收、食品巴氏杀菌等多个场景，其结构成熟度高，制造工艺简单，运行维护成本低，是工业传热领域不可或缺的核心设备。
