12匹套管式水冷换热冷凝器结构设计

　　在商用制冷系统的换热环节设计中，套管式冷凝器一直是中小冷量机组里应用占比极高的结构形式，这款12匹规格的管式冷凝器，主要适配12HP排量的制冷压缩机，常见于商用冷水机组、工业冷油机、中小型冷库冷凝机组、食品加工速冻设备的制冷回路中，承担将压缩机排出的高温高压气态制冷剂，通过与套管间流动的冷却介质完成热量交换，让制冷剂冷凝为高压液态的核心功能，是制冷系统里决定换热效率、整机运行能耗的关键承压部件。

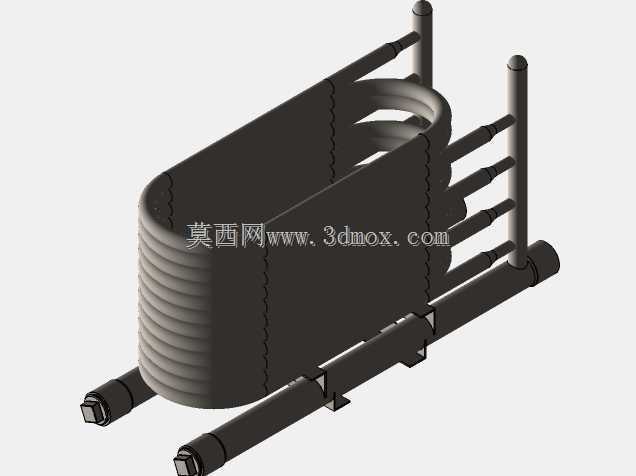

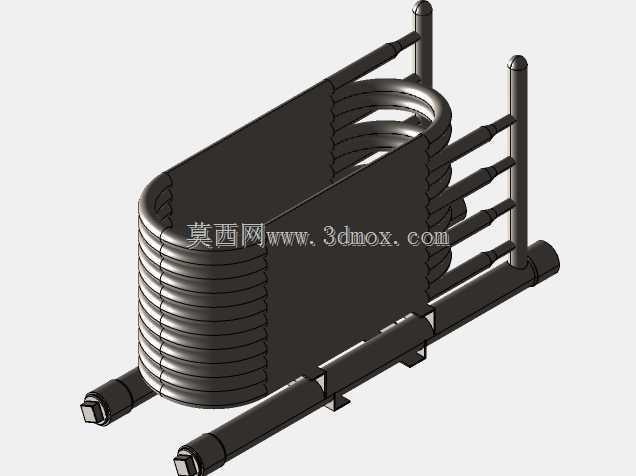

　　从结构设计逻辑来看，这款模型采用同轴套管嵌套的结构形式，内管走冷却循环水（或乙二醇等低温载冷剂），外管与内管的环形间隙走高温高压制冷剂，区别于传统壳管式换热器的大壳体多管程布局，这种套管结构通过多段同轴弯管的盘绕排布，在有限的安装空间内拉长了介质换热路径，同时制冷剂在环形流道内流动时，会持续与内管外壁、外管内壁同时接触换热，相比单壁面换热的结构，单位体积下的换热面积利用率能提升40%以上，非常适合对安装尺寸有严格限制的集成式制冷机组。模型里的盘绕段采用等曲率圆弧弯制，每一段弯管的弯曲半径都做了统一管控，避免弯制过程中出现内管瘪塌、外管褶皱的工艺缺陷，实际生产中这类弯管通常采用专用弯管机一次成型，弯制后会做通球试验确保内管流道通畅，不会因为流道截面变形增大冷却介质的流动阻力。

　　进出接口的布局设计充分考虑了现场安装的操作空间，制冷剂侧的进出管顺着盘绕段的轴向排布，接口采用标准承插焊接结构，管径匹配12匹机组的排气、供液管路通径，安装时可以直接与系统管路对口焊接，不需要额外加装变径接头；冷却水侧的进出接口布置在盘绕组件的同侧端部，采用外螺纹连接形式，方便现场接装冷却水软管或硬管，接口位置预留了足够的扳手操作空间，安装时不需要额外拆解周边部件就能完成管路紧固。整个换热芯体的底部设置了三处冲压成型的安装固定支架，支架上开有长圆形安装孔，既可以抵消加工、安装过程中的尺寸累积误差，也能在设备运行时吸收管路热胀冷缩产生的位移应力，避免焊口位置长期受交变应力出现开裂泄漏。支架的安装面做了平面度处理，安装时与机组底座的安装面贴合度好，不需要额外加装调整垫片就能保证固定牢靠，运行时不会因为冷媒流动、水泵振动产生额外的结构异响。

　　从流道设计细节上，制冷剂侧的流道顺着盘绕方向形成了连续的螺旋流动路径，气态制冷剂从上部进气口进入环形流道后，会随着盘绕路径螺旋向下流动，流动过程中不断被冷却介质带走热量，逐步冷凝为液态，最终从下部的出液口流出，这种下进下出？不对，是上进下出的流道布局，符合气态冷媒在上、液态冷媒靠重力向下汇集的流动特性，不会在流道内形成液囊影响冷凝效果，也能避免压缩机启动时液态冷媒直接回流造成液击风险。冷却水侧采用逆流换热的流向设计，冷却水从冷凝器下部的进水口进入内管，向上流动与向下流动的高温制冷剂形成逆向换热，这种流向布置能让整个换热长度上的冷媒与冷却介质始终保持相对稳定的温差，换热效率比顺流布局高15%左右，同时冷却水侧的流道流速设计在1.2-1.8m/s的合理区间，既可以避免流速过低造成水中杂质沉积在内管壁面形成水垢影响换热，也不会因为流速过高造成管路冲刷腐蚀、增大水泵的运行功耗。

　　外形尺寸上，整个冷凝器的盘绕外径、整体高度都控制在12匹机组常规的安装预留空间范围内，不需要为了适配这款冷凝器额外放大机组的机箱尺寸，盘绕段的层与层之间预留了均匀的间隙，既可以减少相邻盘管之间的热干扰，也方便生产过程中盘管的组装、外层保温棉的包覆，实际应用中这类套管冷凝器外层通常会包覆厚度20mm的橡塑保温棉，避免冷凝过程中外壳温度过低产生凝露滴水，模型里的盘管外表面是光滑的金属壁面，预留了保温层的包覆厚度空间，包覆保温层后整体尺寸也不会超出安装边界。所有管路的焊接位置都做了焊口预留段设计，焊口位置距离弯管段的直线段长度不小于2倍管径，满足焊接操作的工艺要求，避免焊接时热量传导到弯管段造成管材退火变软，影响结构强度。另外在制冷剂出液口的位置，预留了视液镜、干燥过滤器的安装接口位置，现场组装系统管路时，可以直接在出液管段串接这些辅助配件，不需要额外调整管路走向。

　　对于结构设计人员来说，这款模型的所有管路接口尺寸、安装孔位尺寸、整体轮廓尺寸都可以直接复用在同冷量等级的制冷机组设计中，建模时已经考虑了实际加工的工艺余量，不会出现建模尺寸理想、实际生产无法弯制、无法装配的问题；对于设备选型人员来说，这款12匹规格的套管冷凝器，适配蒸发温度-5℃到15℃的常规制冷工况，在冷却水进水温度30℃、出水温度35℃的标准工况下，冷凝换热量可以满足12匹压缩机的冷凝负荷需求，不需要额外加大换热面积选型，整体结构紧凑，安装维护方便，相比同冷量的壳管式冷凝器，重量轻30%左右，安装时不需要额外做承重支撑，非常适合集成式、移动式的制冷设备使用。
