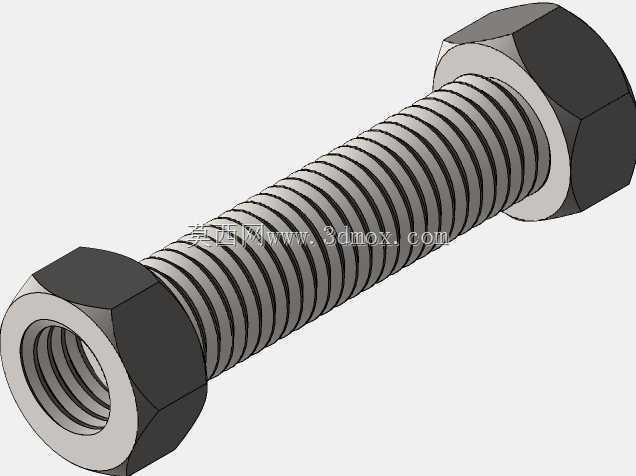

外六角螺栓配套六角螺母紧固组件

　　这套螺纹紧固组件是机械结构里最基础也最核心的连接单元，日常做设备结构设计时，几乎所有非永久性的装配件连接都会用到这类组合件。从车间里的小型工装夹具，到自动化产线的机架拼接，甚至户外大型设备的壳体固定，只要是需要反复拆装、或者要求连接具备一定预紧力防松的部位，都能见到这类螺栓螺母组合的身影。做结构选型的时候，首先要明确安装边界的限制：螺栓的公称直径直接决定了光孔的预留尺寸，常规装配场景下，穿过螺栓的光孔直径要比螺纹大径大0.5到1毫米，避免装配时孔位偏差导致螺栓无法穿入；螺栓的有效螺纹长度要比被连接件的总叠厚多出2到3个螺距，保证螺母能完全旋合到位，不会出现螺纹啮合不足导致的滑牙风险。这套模型里的螺栓采用外六角头设计，

　　对应的拧紧工具适配性极强，不管是普通的开口扳手、套筒扳手，还是定扭矩的气动扳手，都能找到对应的夹持位，在狭窄安装空间里，外六角头的受力面比内六角结构更不容易打滑，大扭矩拧紧时的可靠性更高。配套的六角螺母和螺栓螺纹参数完全匹配，做建模的时候特意还原了螺纹的牙型轮廓，不是简单的贴图修饰，实际做干涉检查的时候，可以直观看到螺纹旋合的啮合长度，也能模拟螺母在螺杆上的行程范围，方便设计时提前预留扳手的操作空间——很多新手做结构设计时容易忽略这点，螺母安装位周围没有留出足够的扳手转动空间，最后装配时扳手卡不进去，只能临时修改结构，耽误项目进度。从功能特性来说，这类螺栓螺母组合属于可拆卸紧固结构，和焊接、铆接的永久连接比，

　　优势在于后期维护时可以快速拆解更换零部件，预紧力可以通过拧紧扭矩精准控制，针对有振动的工况，还可以搭配平垫、弹垫或者防松螺母使用，提升连接的抗松脱能力。做三维建模的时候，螺栓头部的倒角、螺母端部的倒角都做了还原，这些细节不是为了好看，实际生产里这些倒角是为了去除加工毛刺，也能让螺母在旋入时更容易对准螺纹，不会因为端部的锐边刮伤螺纹牙型。螺纹部分的建模严格遵循普通公制螺纹的基本参数，牙型角60度，牙顶和牙底的圆弧过渡也做了简化还原，既保证模型在装配时的视觉真实性，也不会因为螺纹细节过于复杂导致整个装配体的文件过大，影响大型设备总装时的运行流畅度。实际应用中，这类紧固件的材质选择跨度很大，普通工况用4.

　　8级碳钢镀锌件就可以满足强度和防锈需求，有腐蚀环境的场景会选304或者316不锈钢材质，高强度受力部位则会用到8.8级、12.9级的合金钢螺栓，做三维选型装配时，可以直接在这个模型基础上修改材质参数，快速适配不同的设计场景。另外要注意的是，安装时螺栓伸出螺母的长度不能过长也不能过短，过短会导致螺纹啮合不足受力后滑牙，过长则会浪费材料，还可能和周边的运动部件发生刮碰，这套模型可以直接拖动螺母调整在螺杆上的位置，直观模拟不同叠厚被连接件的装配状态，提前校验伸出长度是否在合理区间。很多刚入行的结构工程师觉得螺栓螺母是标准件，随便调用个模型就行，实际上如果模型的对边尺寸、头部厚度、螺纹长度这些参数和实际采购的标准件有偏差，最后做装配干涉检查的时候就会出现问题，比如螺栓头和周边零件的间隙不足，或者螺母拧紧后和旁边的凸台发生干涉，这套模型的结构尺寸完全参照常用公制外六角紧固件的通用参数，能覆盖大部分常规设计场景的选型装配需求，不管是做小型教具的结构设计，还是大型工业设备的机架连接，都可以直接调用装配，减少重复建模的工作量，也能避免因为标准件尺寸错误导致的后期改图问题。
