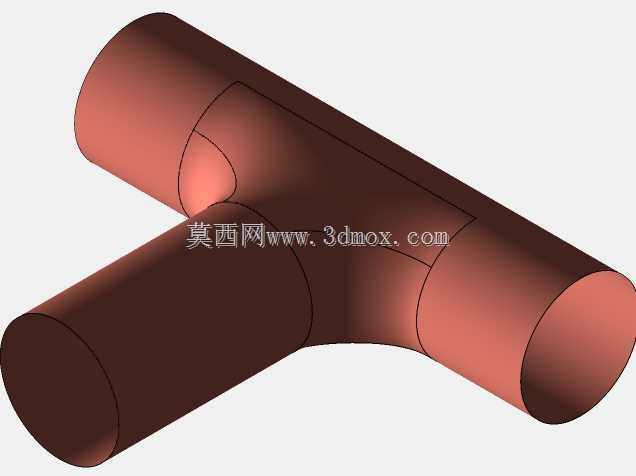

等径三通T型管路连接结构设计

　　在流体输送、气动回路、低压液压支路、小型给排水支管等工程场景里，T型三通是实现管路分流、合流的核心基础零件，这款等径结构的T型连接器，针对同管径管路的直角分支需求做了适配设计，没有做变径处理，三个接口的通径完全一致，能保证支路和主路的流体通流面积一致，避免分支处出现通流截面突变带来的压损激增、局部紊流加剧的问题。从实际使用场景来看，这类零件常出现在车间压缩空气支路布设、小型设备冷却循环水管路分流、低压气动控制回路的气路分支、实验台流体管路搭建等场合，不需要额外做变径转接，直接和同规格的管材对接就能完成三路连通，减少了转接件的使用数量，也降低了管路的泄漏点数量。

　　设计这款结构的时候，首先要考虑的是相贯线处的应力分布，三个圆柱筒体垂直正交的位置是整个零件的应力集中区，不管是内部流体带压工作，还是管路安装时的外接载荷，都会在相贯线的圆角过渡处产生应力叠加，所以建模时特意在相贯线位置做了等半径的内圆角过渡，没有保留尖锐的相贯交线，既可以降低注塑、铸造或者3D打印加工时的应力集中风险，也能减少流体在转角处的涡流损耗，让流体经过分支位置的时候流向过渡更平缓。外形上三个筒体的长度做了对称设计，两个水平对向的筒体长度一致，垂直方向的筒体长度和水平段匹配，预留出足够的管路套接或者螺纹加工的安装边界，不会因为筒体过短导致接口连接时密封长度不足，也不会因为筒体过长造成安装空间的浪费，整体外轮廓没有多余的凸台、棱角，外表面做了等壁厚处理，不管是采用塑料注塑、金属铸造还是棒料机加工的方式制作，壁厚均匀性都能得到保证，避免加工时出现缩孔、壁厚差带来的强度不均问题。

　　从安装适配的角度来说，这款T型连接器的三个接口同轴度做了严格约束，两个水平接口的轴线完全共线，垂直方向的接口轴线和水平轴线垂直相交，交点正好在三个筒体的中心位置，安装时不需要额外调整角度，只要和对应管材对齐就能完成装配，接口的外径尺寸按照常规同规格管材的内径公差做了适配，套接时能保证合适的过盈量，配合密封胶或者密封圈就能实现低压下的可靠密封。如果是用于带一定压力的流体管路，这个结构的壁厚取值也预留了足够的安全余量，按照常用工程塑料的许用应力计算，能满足常规1MPa以下的低压流体输送需求，不会在工作压力下出现鼓胀、开裂的问题。另外，整个结构没有设计额外的安装固定耳，属于直连式管路配件，直接串接在管路当中，不需要额外的固定支架，依靠管路自身的支撑就能完成固定，适合空间紧凑、管路排布密集的设备内部使用，不会因为额外的固定结构占用周边的安装空间。

　　在建模逻辑上，这款结构采用了基础特征叠加的设计思路，先以三个正交的圆柱体做布尔合并，再对内部做抽壳处理保证通径一致，之后对内外相贯线位置做圆角过渡，最后校验整体的壁厚均匀性和接口的同轴度，没有多余的装饰性特征，所有结构都服务于管路连接的功能需求，没有冗余设计。实际选型使用的时候，只要匹配对应通径的管材，就可以快速完成三路管路的连通，相比采用多个弯头转接的方式，整体的管路流阻更低，安装效率更高，泄漏风险也更小，尤其适合小通径的低压管路系统使用，在小型自动化设备的气路搭建、家用净水设备的水管分流、小型实验装置的流体回路里都能适配。
