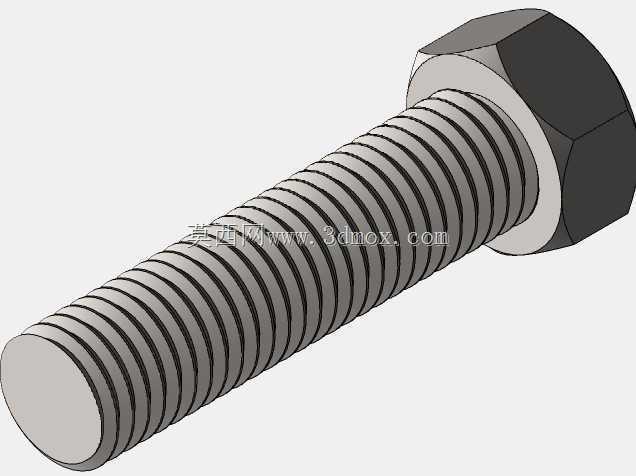

外六角全螺纹螺栓紧固件三维结构模型

　　外六角全螺纹螺栓是机械装配领域应用覆盖范围极广的可拆卸紧固连接件，从普通民用设备的机架拼接、工装夹具的组件固定，到工业生产线的设备装配、重型机械的结构连接，但凡需要实现两个及以上带通孔构件的压紧固定、且允许后期拆卸维护的场景，几乎都能见到这类紧固件的身影。和部分螺纹段的六角螺栓不同，全螺纹结构的螺杆部分全程加工连续外螺纹，在实际装配时不受光杆段长度的限制，能够适配不同厚度叠层构件的锁紧需求，尤其是在被连接件总厚度存在公差波动、或者需要搭配不同厚度垫片调整压紧量的工况下，全螺纹设计的适配灵活性要远高于半螺纹螺栓，不需要提前精准核算光杆段的匹配长度，能大幅降低现场装配的选型难度。

　　从结构设计逻辑来看，这类螺栓的头部采用正六角形结构，核心考量是通用工具的适配性——不管是普通的开口扳手、梅花扳手、套筒扳手，还是定扭矩的气动、电动拧紧工具，都能和六角头部形成稳定的受力接触面，六个受力面均匀分布，拧紧过程中受力对称，不容易出现打滑、棱角崩损的问题，即便在空间受限的装配位置，只需要60度的扳手回转角度就能完成一次拧动操作，相比四角头或者其他异形头的紧固件，狭小空间下的操作便利性优势非常明显。建模过程中，螺纹部分的还原是核心细节，不能采用简单的贴图示意，需要按照普通公制螺纹的牙型参数构建真实的螺旋实体特征，牙顶、牙底的圆弧过渡都要符合实际加工的成型特征，这样在做虚拟装配干涉检查、或者有限元受力分析的时候，才能真实模拟螺纹副的啮合状态，避免因为螺纹特征简化导致的装配间隙误判、应力计算结果失真。

　　在安装边界的设计考量上，这类螺栓的头部支承面和螺杆轴线的垂直度是关键形位公差，建模时需要严格保证支承面与螺杆轴线的垂直关系，否则实际拧紧时会出现偏载，导致螺栓承受额外的弯曲应力，大幅降低连接的疲劳寿命，甚至在振动工况下出现松脱。六角头部的对边尺寸、对角尺寸、头部厚度都要符合对应公称直径的标准参数，确保扳手空间的预留符合工程实际——很多新手做结构设计时容易忽略扳手操作空间的预留，只按照螺栓本身的外轮廓留安装孔位，最后装配时发现扳手无法卡入头部，只能临时修改构件结构，反而耽误项目进度。全螺纹的螺杆部分没有光杆段，装配时需要注意螺纹末端的导入倒角设计，模型上还原的末端倒角能够在穿入被连接件通孔、旋入配套螺母的时候起到导向作用，避免螺纹首牙磕碰损伤，也能降低螺纹副对中的难度。

　　实际应用中，这类螺栓常搭配平垫圈、弹簧垫圈或者防松螺母使用，平垫圈可以增大螺栓头部和被连接件的接触面积，降低支承面的压应力，避免拧紧时压伤较软材质的被连接件表面；弹簧垫圈则可以在振动工况下提供持续的张紧力，降低螺纹副松脱的风险。建模时如果需要做完整的装配模拟，可以同步预留垫圈、螺母的配合位置，确保螺纹旋合长度符合工程规范——一般来说，钢制构件连接时，螺母的旋合长度不小于螺栓公称直径的0.8倍，就能保证螺纹副的连接强度足够，不会出现螺纹滑牙的失效问题。和内六角圆柱头螺栓相比，外六角螺栓的头部高度更高，受力时的抗扭能力更强，适合需要更大拧紧力矩的重载连接场景，但因为六角头部需要占用较大的扳手操作空间，不适合沉孔安装或者表面要求平整无凸起的装配位置，选型时需要根据实际的安装空间、载荷大小、维护频率综合判断。

　　从建模的工程实用性角度出发，这个模型的参数化特征搭建可以方便后续快速修改公称直径、螺杆长度、螺纹螺距等核心参数，适配不同设计场景下的选型需求，不需要每次重新构建基础结构，能大幅提升结构设计阶段的标准件调用效率。模型还原的真实螺纹特征也可以直接用于装配干涉检查，验证通孔直径、沉头尺寸、扳手空间是否符合设计要求，提前在设计阶段排查装配问题，减少后续生产加工阶段的设计变更。
