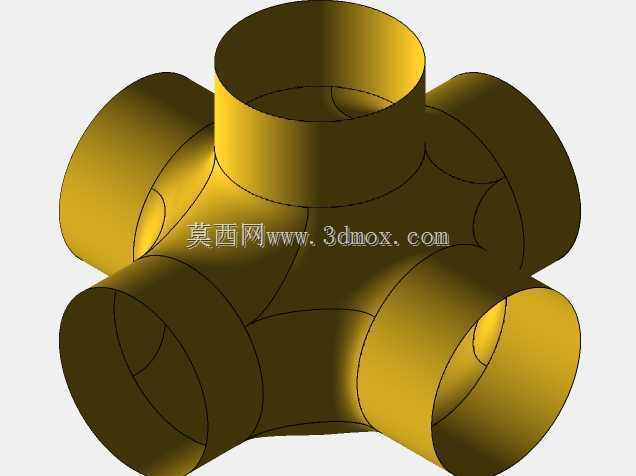

五通管路连接结构三维设计模型

　　在流体输送管网、气动控制系统、小型液压回路以及实验台气路搭建场景中，多通路连接件是实现管路分合、流向切换的核心基础零件，这款五通连接结构正是针对单入口四出口的分流需求设计的管路配件，区别于常规三通、四通接头的通路数量限制，它可以在一个连接节点上同时完成五路管路的对接，大幅减少管路拼接节点数量，降低多段接头串联带来的泄漏风险与流阻损失。从实际使用场景来看，这类五通接头常应用在实验室集中供气系统的桌面终端分路、小型气动设备的气源分配节点、净水设备的多通路水路分流、甚至是部分通风管路的支路分配环节，相比多个三通接头拼接的方案，一体式五通结构的内部流道过渡更顺滑，没有拼接形成的台阶死角，流体经过时的局部压力损失更小，也不容易在接头内部残留介质，对于输送洁净气体、纯水类介质的场景尤为适用。

　　设计这款连接件时，首先要考虑的是各通路的轴线夹角布局，模型采用中心腔体对称分布的结构，五个接口的轴线全部交汇于中心容腔的球心位置，其中一个接口沿竖直方向布置，其余四个接口在水平面上呈90度均匀分布，这种布局的优势在于安装时各方向管路不会出现空间干涉，水平方向的四个接口可以对应前后左右四个方位的管路走向，竖直接口可作为总入口或者总出口，适配绝大多数管网的正交排布逻辑。接口部分全部采用等径圆筒结构，筒壁厚度根据常规管路承压标准设定，能够满足低压流体输送的强度要求，接口端部预留了足够的直管段长度，不管是采用粘接、卡套连接还是焊接工艺，都有充足的操作空间，不会因为直管段过短导致连接强度不足。

　　内部流道设计上，各接口与中心腔体的过渡位置全部采用大圆角顺滑过渡，没有直角转折结构，这种处理一方面可以降低流体流经时的湍流强度，减少流阻和管路振动，另一方面也能避免介质中的杂质在转角位置沉积，长期使用不会出现流道堵塞的问题。中心腔体的容积经过合理匹配，既不会因为腔体过大造成介质滞留，也不会因为腔体过小导致各通路之间的流体互相干扰，当某一个支路的流量出现波动时，中心腔体可以起到一定的稳压作用，降低其他支路受到的压力冲击。

　　从安装边界来看，这款五通接头的最大外轮廓尺寸以中心腔体为球心，各接口外端面到中心的距离一致，安装时只需要保证各对接管路的轴线与对应接口轴线重合即可，不需要额外调整角度，对称式的结构也让它没有安装方向的限制，现场施工时可以根据管路走向灵活调整竖直接口的朝向，不需要重新加工适配。接头的外表面没有多余的凸台、棱角结构，整体呈光滑的曲面过渡，安装时不会与周边的管路、支架发生剐蹭，也方便后期做保温、防腐处理。

　　在结构强度校核层面，由于五个接口呈对称分布，内部充压时各个方向的受力可以互相抵消一部分，相比非对称布局的多通接头，它的结构应力分布更均匀，在相同壁厚、相同承压等级下，重量可以做得更轻，材料利用率更高。对于需要经常拆装的实验场景，对称结构也让接头的受力更均衡，多次拆装后不会因为单侧受力过大导致接口变形，使用寿命更长。另外，这种一体式的五通结构没有拼接焊缝，不存在焊接缺陷带来的泄漏隐患，用于输送有一定压力的气体、液体介质时，密封可靠性远高于多接头拼接的方案。

　　建模过程中，整体采用曲面加厚与实体抽壳结合的方式完成，先构建中心球形腔体的基础曲面，再分别绘制五个方向的圆柱接口曲面，将所有曲面缝合后做圆角过渡处理，最后统一加厚成型，这种建模方式可以保证内部流道的曲面连续性，不会出现实体拼接时的碎面、错面问题，后续如果需要调整接口直径、壁厚或者过渡圆角参数，只需要修改对应草图和特征参数即可快速迭代，不需要重新构建整体模型，能够适配不同管径、不同承压等级的设计需求。
