带方法兰安装座90度弯通管路接头

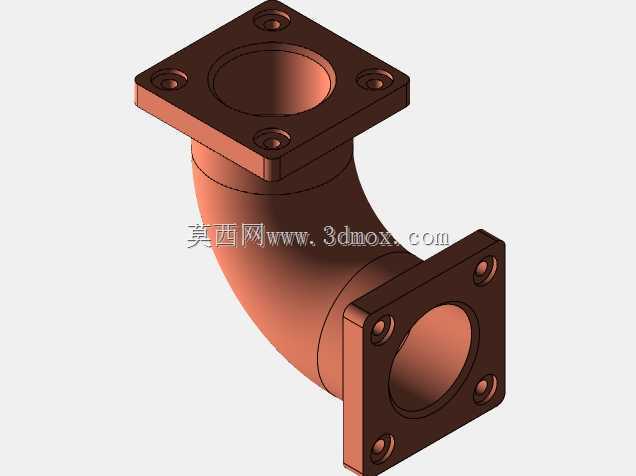

　　这款90度弯通管路接头，两端采用方形法兰安装结构，主要用于工业流体输送系统中需要垂直转向的管路接驳场景，常见于液压动力单元、气动控制回路、低压给排水管路、小型化工介质输送管线以及传感器配套的引压管路布设环节，能够在有限安装空间内完成管路走向的直角变更，减少管路弯折带来的流阻突变与应力集中问题。从结构设计逻辑来看，弯管段采用等径圆弧过渡结构，弯曲半径匹配管路通径的1.5倍设计，既保证了介质流经转向位置时的流态平稳，避免直角弯折造成的紊流、压损过大问题，也能降低管路内部介质长期冲刷带来的局部磨损，延长接头的实际使用寿命。两端的方形法兰座采用一体化成型结构，每个法兰面加工有四个对称分布的安装沉孔，孔位公差按照IT7级精度控制，

　　安装时可通过螺栓穿过沉孔与对接端的法兰面完成锁紧固定，沉孔设计能够让螺栓头部完全没入法兰平面内，避免螺栓突出造成的安装干涉，同时四个安装孔的对称布局也能让法兰面的压紧力均匀分布，保证密封面的贴合压力一致，降低介质渗漏的风险。在安装边界层面，两端法兰的安装面保持严格的垂直公差，垂直度误差控制在0.05mm以内，能够保证对接后管路的走向精度，避免强行对接造成的管路附加应力；法兰端面预留有标准密封槽位，可适配O型密封圈或者平垫片完成端面密封，根据输送介质的不同可选择丁腈橡胶、氟橡胶或者金属缠绕垫片等不同密封材质，满足不同压力、温度、介质特性的密封需求。弯管主体的壁厚按照1.6倍公称压力的安全系数设计，能够承受常规工业管路的工作压力，

　　管壁内外表面做光滑过渡处理，无明显的台阶、锐角，减少介质残留与杂质挂壁的问题，也方便后期管路的吹扫与清洁作业。实际选型使用时，需要注意对接管路的通径与该接头的通径保持一致，同时核对两端法兰的安装孔位尺寸、法兰中心高尺寸，确保安装空间能够容纳弯管的转向半径，避免与周边其他管线、设备结构产生干涉；在振动较大的设备管路上使用时，可在法兰连接面加装减震垫片，同时定期检查螺栓的锁紧力矩，避免长期振动造成螺栓松动引发的密封失效。这类弯通接头相比传统的焊接式直角弯头，安装拆卸更加便捷，不需要现场焊接作业，能够大幅缩短管路装配与后期维护的时间，同时法兰连接的结构密封可靠性更高，在需要频繁拆装维护的管路系统中优势更加明显，也可根据实际使用场景的需求，搭配不同的密封组件适配正压、负压等不同工况的管路连接需求。
