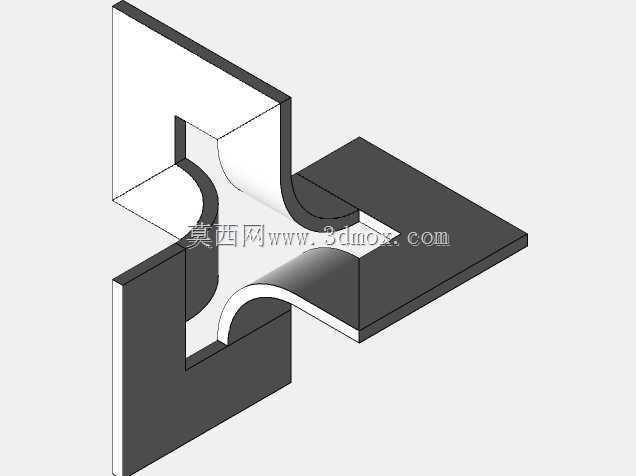

互锁式三角拼接连接构件结构设计

　　在非标框架搭建、模块化教具组装、小型工装快速拼接的场景里，这类互锁式三角连接构件的使用频率远高于常规角码，尤其是需要无紧固件快速拆装的临时展架、教学演示结构、创客拼装项目中，它能依靠自身的型面配合完成锁紧，不需要额外配备螺栓、螺母或者粘接剂，单人即可完成拼接作业，大幅降低现场装配的工具依赖。从结构功能上看，这个构件的核心作用是实现三个正交方向杆件的垂直拼接，三个连接端分别对应X、Y、Z三个轴向，每一个连接端都做了凹凸互锁的型面设计，公头的弧形过渡面和母头的内凹曲面完全贴合，拼接时顺着导向弧面滑入即可自动卡紧，不会出现常规直角角码容易发生的轴向窜动问题。设计思路上没有采用传统的直角搭接加紧固件的方案，而是参考了传统榫卯结构的互锁逻辑，

　　把三个方向的连接型面整合在同一个三角基体上，基体的直角边做了等厚处理，保证每一个连接端的壁厚均匀，避免注塑或者3D打印加工时出现缩痕、应力集中的问题；互锁面的弧形导向做了1.5度的拔模斜度，既保证拼接时的顺滑度，又能在卡入后依靠材料的微小弹性变形实现预紧，不会因为轻微振动就松脱。关于安装边界和尺寸适配，这个构件的三个连接端口的内槽尺寸完全统一，适配相同截面规格的方形杆件，杆件插入深度为端口深度的三分之二时即可达到最大锁紧强度，不需要额外打孔固定；构件的外轮廓没有突出的尖锐棱角，所有转角都做了R2的圆角处理，避免装配时划伤操作人员，同时三角区域的实体部分做了等强度设计，在三个连接端的受力交汇位置做了局部加厚，

　　能承受三个方向的均匀拉压载荷，不会在节点位置发生断裂。实际使用中，这类连接件常被用于模块化教学模型的框架搭建，比如物理实验中的支架结构、创客教育里的机器人底盘框架、临时展示用的小型展架拼接，相比常规的角码连接，它不需要在杆件上预钻孔，也不需要准备配套的紧固件，拆装效率能提升60%以上，而且重复拆装不会出现孔位磨损导致的连接松动问题。从受力特性来看，三个互锁面在拼接完成后会形成闭合的三角受力结构，相比两通的直角连接件，它的抗扭转性能提升明显，当框架受到侧向扭力时，三个连接端的型面会互相限位，把扭力分散到三个方向的杆件上，不会出现节点位置的应力集中。设计时特意把互锁的卡扣位置设置在构件的内侧，拼接完成后卡扣完全隐藏在结构内部，

　　外表面没有突出的结构，整体外观整洁，不会因为外露的卡扣影响整体视觉效果，也避免了卡扣被外力磕碰损坏的风险。对于需要频繁拆装的场景，这个构件的互锁面做了耐磨处理的冗余设计，反复拆装数百次后，配合面的磨损量仍在允许范围内，不会出现锁紧力下降的问题；如果是采用PLA材料3D打印制作，壁厚设置为2mm即可满足日常使用的强度要求，如果是用于承载稍大的载荷，采用ABS或者尼龙材料打印，壁厚提升到3mm就能承受单端5kg以上的拉拽载荷。在装配顺序上，三个方向的杆件不需要按固定顺序插入，任意方向先拼接都能顺利完成组装，对操作人员的技能要求极低，不需要看懂复杂的装配图纸，仅凭结构的导向特征就能完成正确拼接，非常适合面向非专业人员的DIY拼装场景。另外，构件的三角基体部分没有多余的减重孔，一方面是保证节点位置的结构强度，另一方面平整的表面可以方便粘贴标识或者安装小型的附属配件，比如传感器支架、走线卡扣等，不需要额外在构件上打孔，直接用背胶粘贴即可获得足够的连接强度。
