双辊式布料破碎处理设备结构设计

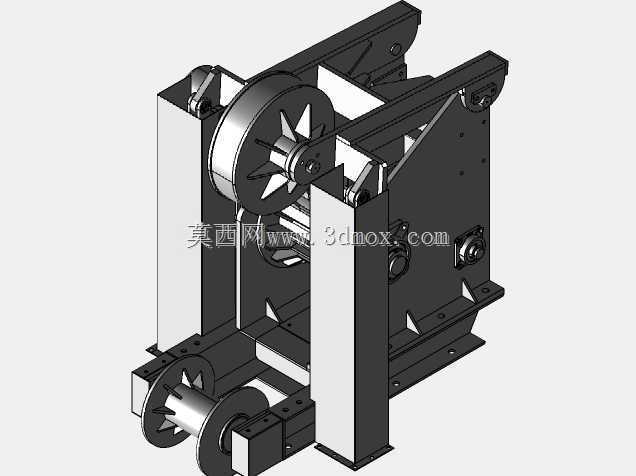

　　在纺织边角料回收、废旧织物预处理、工业固废分拣破碎的生产场景中，这类双辊结构的碎布设备承担着将成捆、成团的废弃布料、纤维织物剪切撕扯至规定粒度的核心作用，是下游纤维再加工、垃圾焚烧预处理、物料压缩转运环节的前置处理单元。不同于常规硬物料破碎设备，该设备针对柔性纤维物料的缠绕特性做了针对性的结构优化，避免作业过程中出现物料缠辊、卡滞、下料不畅的常见问题。从结构布局来看，设备采用立式框架式机架作为承载主体，两侧立式支撑板通过横向连接梁形成刚性整体，底部预留的安装底板开设有多组螺栓固定孔，可直接与生产线的预埋地脚或者配套输送架进行刚性连接，安装时需保证机架上平面的水平度偏差控制在允许范围内，避免辊系运转过程中出现偏载磨损。

　　设备核心执行部件为上下两组带尖刺的破碎辊，辊体表面均匀分布的星形刀齿采用错落排布方式，上下辊的刀齿在啮合过程中形成交错剪切面，当布料从上部进料区进入辊隙之间时，旋转的刀齿首先勾住纤维物料表层，随着辊体相对转动，物料被逐步撕扯、剪切成为尺寸均匀的碎块，最终从下部出料口落至配套输送设备上。上部的主动破碎辊通过两侧带座轴承固定在机架支撑板上，轴承座采用可调节式安装结构，可通过调整螺栓改变上下辊之间的间隙，适配不同破碎粒度的生产需求，当处理较厚的工业滤布、帆布类物料时可适当放大辊隙，处理轻薄纺织边角料时则缩小间隙保证破碎粒度均匀。设备的传动侧预留了动力输入接口，可根据现场工况匹配减速电机与链传动或者齿轮传动结构，

　　传动区域外侧可加装安全防护罩，避免生产过程中异物卷入或者人员误触。机架中部设置的多组三角形导向筋板，一方面可以强化机架整体的抗扭刚度，抵消辊系运转过程中产生的交变载荷，避免长期作业后机架出现焊接变形；另一方面可以对下落的碎布料起到导向作用，避免物料在机架内部堆积卡料。两侧的立式支撑板上开设的多组工艺孔，既可以减轻机架整体自重，也可以作为检修时的观察孔，方便作业人员随时查看内部刀齿的磨损情况，当刀齿磨损到一定程度时，可直接通过检修孔完成更换作业，无需整体拆解设备。在设计建模过程中，首先需要根据处理产能确定辊体的直径与有效工作长度，再根据物料的抗拉强度核算刀齿的排布密度与伸出高度，保证刀齿既有足够的勾取力撕扯物料，

　　又不会因为受力过大出现断齿变形；机架部分的焊接结构需要做应力释放处理的工艺预留，避免焊接后机架出现尺寸偏差导致轴承座安装孔不同心，进而引发辊系运转卡滞、轴承过早失效的问题。设备的进料区域可根据生产线布局配套加装进料导槽，避免物料投入时出现散落，出料区域可直接对接风送管道或者皮带输送机，实现破碎后物料的连续转运，整套设备的结构紧凑，占用的横向安装空间较小，可适配不同规模的固废处理生产线、纺织回收加工车间的布局需求，不需要对现有生产线做大幅度改造即可完成安装对接。刀齿部分采用可拆卸式安装结构，单个刀齿磨损后可单独更换，不需要整体更换辊轴，能够大幅降低设备的后期维护成本，辊轴两端的密封结构采用多重防尘设计，避免破碎过程中产生的细小纤维进入轴承内部，延长轴承的使用寿命。在实际选型过程中，可根据待处理物料的特性调整刀齿的角度与锋利度，处理含化纤成分较高的物料时可适当增加刀齿的剪切刃角度，处理纯棉类软质物料时则可适当增加刀齿的勾取角度，提升撕扯效率。
