钣金折弯角休息结构件三维设计

　　在工业设备的线缆布设、长条形构件导向防护场景中，这类折弯成型的角休息构件是布线系统里极易被忽略但作用关键的辅件，日常多应用在电气柜走线、生产线线缆桥架的转角过渡位置，也可作为轻型物料输送的侧边导向承托件使用。从实际使用场景来看，这类构件主要承担线缆或轻型条料的承托与导向作用，在线缆从水平方向转向垂直排布、或是多组线缆需要在转角位置做规整排布时，角休息的折边结构能够避免线缆直接接触尖锐的安装边角，防止线缆外层绝缘皮被割破，同时也能给转角位置的线缆提供稳定的支撑，避免线缆长期悬空受重力拉扯出现线芯断裂的问题。

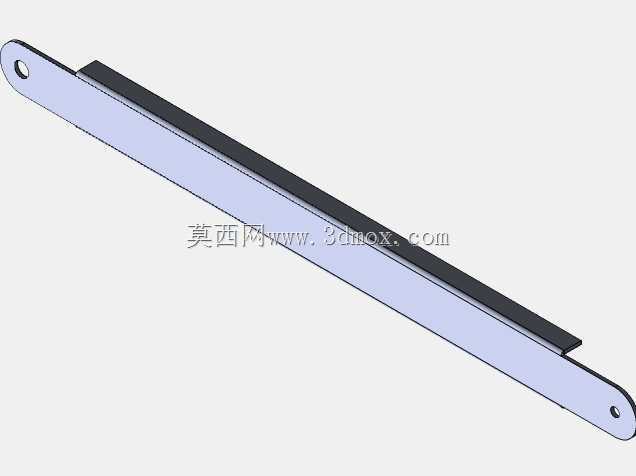

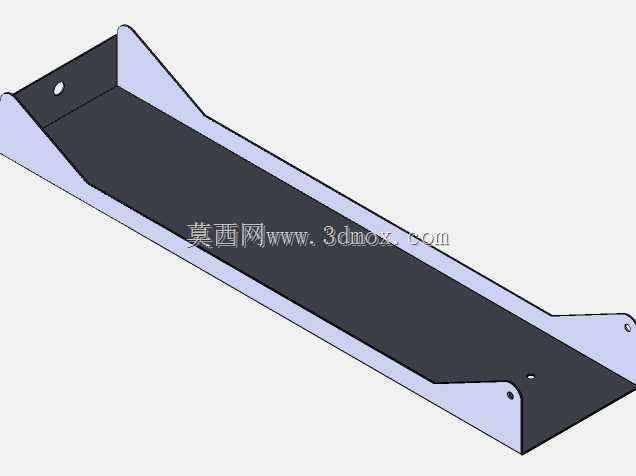

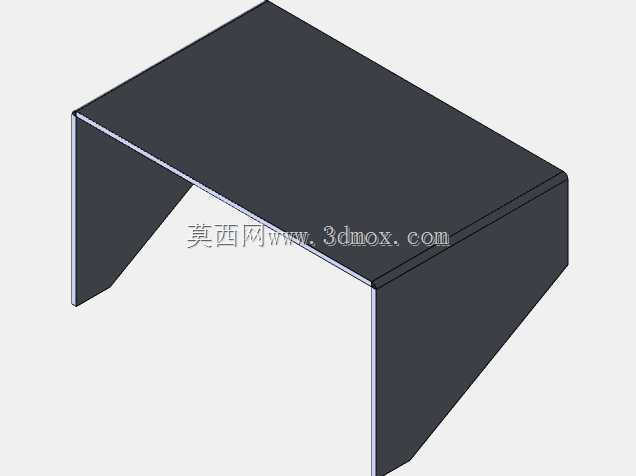

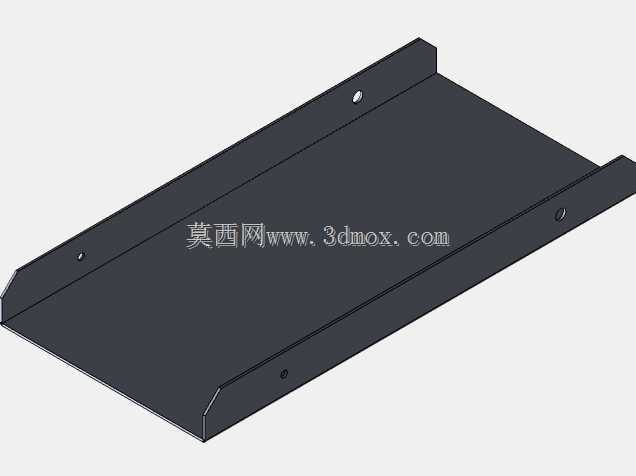

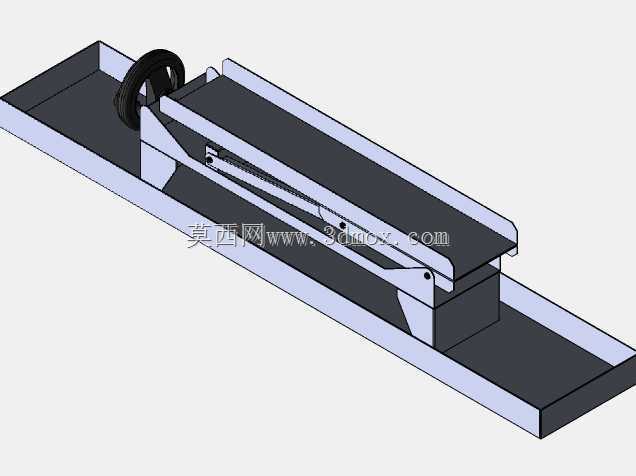

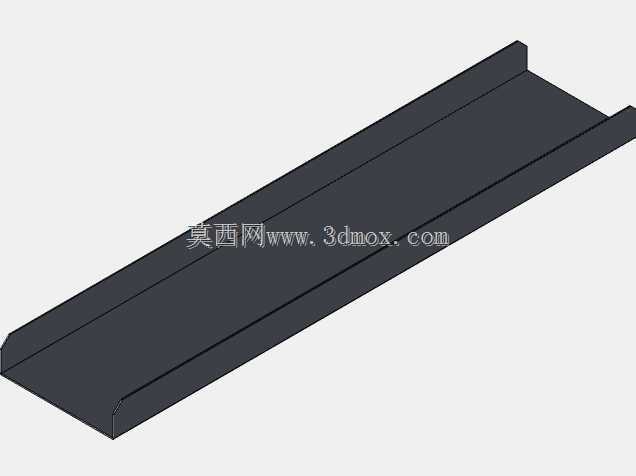

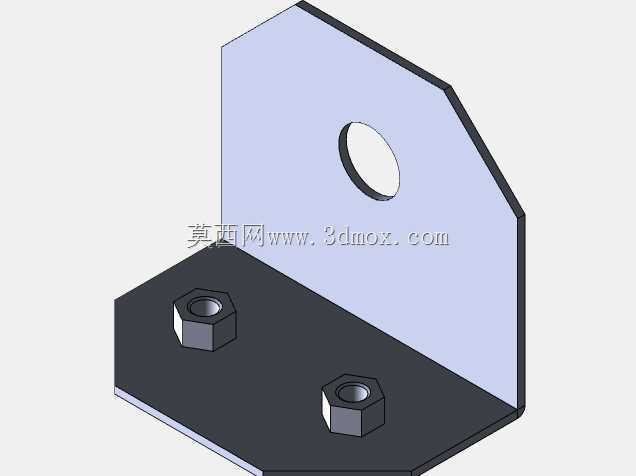

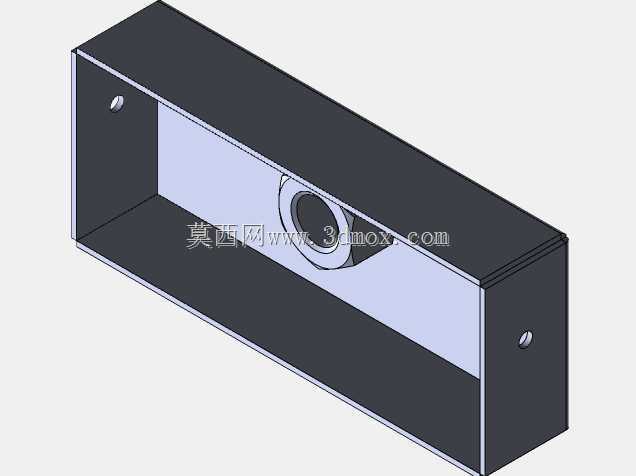

　　从结构设计层面来看，该构件采用单块钣金板材折弯成型，整体为长条形槽状结构，两侧带有垂直向上的折弯翻边，翻边高度根据实际承托的线缆直径或物料宽度做匹配设计，既能够防止承托的线缆或物料从侧边滑落，也能通过翻边的折弯结构提升整体构件的结构刚性，避免长条形构件在跨度较大的安装场景下出现中部下弯变形的问题。设计时没有采用额外的焊接拼接结构，所有结构均通过折弯工艺一次成型，一方面减少了焊接带来的热变形问题，省去了焊后打磨、校形的工序，另一方面也能降低整体构件的加工成本，适合批量生产加工。构件两端的折弯处做了微小的斜切处理，避免安装时尖锐的边角划伤安装人员，也能防止线缆穿设时被端部的锋边刮损。

　　在安装边界的设计考量上，这类构件的安装通常采用侧边打孔配合螺栓固定，或是直接通过焊接的方式固定在设备机架、桥架的转角位置，设计时需要根据实际安装场景预留足够的安装孔位余量，孔位距离折弯边的距离要满足螺栓安装时的扳手操作空间，避免出现螺栓无法拧紧的问题。构件的整体长度可根据实际的转角跨度做裁切调整，槽体的内宽尺寸要匹配所承托的线缆束总直径或是导向物料的宽度，预留10%左右的余量，避免线缆过多时出现挤压堆叠的情况，影响后续的线缆检修与散热。折边的内圆角半径要匹配板材的厚度，按照钣金折弯的工艺要求设置合理的折弯半径，避免折弯处出现应力集中导致板材开裂，同时也能让线缆在转角位置的弯曲半径符合线缆的敷设要求，避免线缆弯曲半径过小导致线芯受损。

　　从实际使用的反馈来看，这类一体式折弯的角休息构件相比拼接式的转角护件，安装效率更高，整体结构的一致性更好，没有拼接缝隙带来的卡线问题，表面做喷塑或是镀锌处理后，能够适应车间内的潮湿、多粉尘环境，长期使用不会出现锈蚀掉渣的问题，不会对线缆外层造成腐蚀。在做三维建模时，需要重点关注折弯系数的设置，根据实际选用的板材材质、厚度以及折弯机的下模宽度，调整对应的折弯扣除值，确保展开后的板材下料尺寸准确，折弯后能够得到符合设计要求的外形尺寸，避免出现折弯后尺寸超差无法安装的问题。同时建模时要还原折弯处的工艺圆角，不要直接做直角处理，这样导出的工程图才能直接用于生产下料，减少工艺人员二次调整的工作量。对于不同的使用场景，还可以在槽体底部预留散热孔或是扎带固定孔，方便线缆布设时用扎带固定，避免线缆在槽内移位，也能提升线缆的散热效果，尤其是在动力线缆的布设场景中，底部的开孔能够有效降低线缆积热的问题，提升线缆运行的稳定性。
