长行程自动轧钢作业设备结构设计

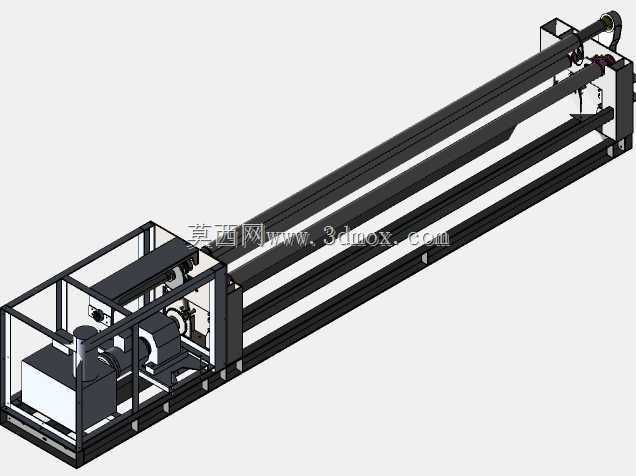

　　这套长行程轧制设备的整体布局采用卧式长床身设计，主体框架沿轧制送进方向延伸，适配10英尺长度规格的金属坯料连续轧制作业需求，床身主体采用型钢焊接框架结构，两侧布置平行导向承托轨道，为坯料送进、轧辊作业提供稳定的刚性支撑基础，避免长行程作业过程中出现机架形变影响轧制精度。设备两端分别布置动力驱动端与成品收料端，驱动端集成主传动机构、轧辊调节组件与坯料定位机构，外部设置安全防护框架，将旋转传动部件完全封闭在防护区域内，避免作业过程中人员误触风险，同时防护框架预留检修开口，方便日常对传动组件、轧辊部件的维护调整。从实际应用场景来看，这类长行程自动轧钢设备多用于小型金属型材的连续轧制生产，可适配扁钢、方钢等小截面金属坯料的在线轧制加工，

　　相比短行程轧机，可减少坯料反复装夹的辅助时间，提升长尺寸型材的轧制加工效率，尤其适配对型材直线度有较高要求的生产场景，长床身的导向结构可全程约束坯料送进轨迹，避免轧制过程中坯料偏移导致的型材弯曲、截面尺寸超差问题。设备的功能设计上，集成了自动送进、辊缝调节、连续轧制的完整作业流程，送进机构采用辊式送料结构，与主传动系统做同步转速匹配，保证坯料送进速度与轧制线速度一致，避免出现坯料堆料、拉料问题；轧辊组件可通过调节机构调整辊缝间距，适配不同厚度规格的型材轧制需求，调节结构采用丝杠副传动，调节精度可满足常规小型型材的尺寸公差要求，锁紧机构可在辊缝调整到位后完成固定，避免轧制过程中辊缝出现窜动。设计思路上优先考虑长行程作业的刚性需求，

　　床身框架的横梁布置采用多道横向加强筋结构，沿床身长度方向等距分布，抵消长床身自身的重力形变以及轧制过程中的反作用力形变，导向轨道采用可拆卸式安装结构，磨损后可单独更换导轨面，无需整体更换床身，降低后期维护成本；驱动端的动力组件采用集中布置方式，将主电机、减速机构、传动齿轮组都集成在端部机架内，缩短传动链长度，减少长距离传动带来的功率损耗与传动间隙，保证轧制力矩的稳定输出。安装边界方面，设备整体沿长度方向的占用空间需预留两端操作维护距离，端部驱动侧需预留至少1.2米的检修空间，用于电机维护、轧辊更换作业，收料端需匹配成品收料架的安装空间，设备宽度方向两侧预留0.8米的操作通道，方便日常巡检与参数调整；

　　设备基础采用预埋地脚螺栓的固定方式，沿床身长度方向布置多组固定点，保证长床身的安装水平度，水平度公差需控制在每米0.1毫米以内，避免床身倾斜导致的坯料送进偏移。设备的管线布置采用机架内部走线方式，动力线缆、控制线缆都沿床身框架内部的线槽敷设，避免外部走线被坯料剐蹭、被高温轧件烫损，端部机架的接线区域设置独立的接线仓，方便电气线路的检修与故障排查。从结构细节来看，坯料承托轨道采用耐磨材质制作，与金属坯料接触的面做表面硬化处理，降低长期送进过程中的磨损量，轨道的安装面设置调整垫片，可在安装时调整轨道的平行度与直线度，保证送进轨迹与轧制中心线重合；轧辊组件的轴承座采用剖分式结构，方便轧辊磨损后的快速拆卸更换，轴承选用重载滚子轴承，可承受轧制过程中的径向轧制力，保证长时间作业的轴承使用寿命。目前这套结构仍处于迭代优化阶段，可根据实际生产的型材规格、轧制速度需求，调整主传动功率、辊缝调节范围、床身长度参数，也可在现有结构基础上增加在线尺寸检测组件、自动卸料组件，进一步提升设备的自动化作业程度，减少人工操作环节。
