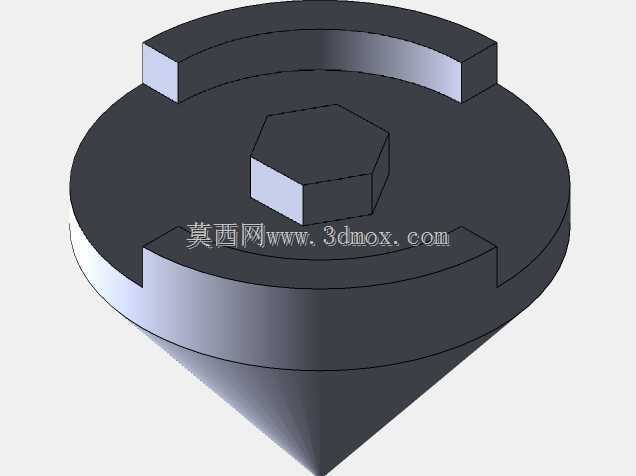

这类带锥形定位端的槽式六角传动交钥匙结构,常应用在需要快速锁紧、频繁拆装的快开机构场景中,比如小型试验舱快开舱门、精密检测夹具的快速压紧模块、流体管路快接接头的锁紧操作端,部分光学设备的镜筒快锁调节结构也会采用同原理的零件,核心是通过单次小角度转动即可完成锁紧与解锁动作,无需多圈旋拧,适配需要快速操作、操作空间受限的装配场景。从实际使用逻辑来看,该零件的锥形段首先承担导向定位功能,在插入配合座的过程中,锥面会自动修正装配同轴度偏差,即便操作人员在视线受阻的盲装场景下,也能依靠锥面的导向滑入配合位,避免硬插导致的配合面刮伤,这一设计在需要频繁拆装的工装夹具场景中,能大幅降低对位辅助时间,减少配合面的磨损速率。
零件上部的三个均布凸台槽是核心传力结构,区别于普通外六角扳手的全周啮合,这种分段式槽结构在转动到锁紧位后,会与配合座内的弹性卡销或定位凸块形成卡合,防止设备运行过程中受振动出现回转松脱,相比螺纹锁紧的结构,不存在螺纹咬死、锈死的风险,在有少量粉尘、凝露的工业现场环境中,可靠性更有优势。顶部的内六角凹孔是辅助操作接口,当空间允许使用标准内六角扳手时,可以施加更大的锁紧扭矩,满足需要较高预紧力的锁紧场景,而在日常快速操作时,直接用手转动零件上部的圆盘段即可完成解锁,兼顾了快速操作与大扭矩锁紧的双重需求。设计过程中,锥面的锥度取值需要结合配合件的材质做匹配,若配合座为铝合金类软质材质,锥度取1:12到1:15之间即可,
既保证足够的导向行程,也不会因为锥度过小导致锁紧后出现自锁无法拔出的问题;若配合件为钢制材质,锥度可适当放大到1:8,提升导向效率。上部三个凸台的啮合高度需要根据额定传力扭矩计算,凸台的侧壁需要做0.2到0.5毫米的倒角,避免转动啮合时出现卡滞,凸台与圆盘主体的衔接位置需要做圆角过渡,减少应力集中,避免频繁承受扭矩后出现根部断裂的问题。安装边界方面,该零件的最大外径为圆盘段直径,设计配合座的安装孔时,需要预留0.3到0.5毫米的径向间隙,保证锥面导向过程中不会出现卡滞,轴向方向需要预留锥面完全插入后的行程余量,避免锥面顶死导致凸台无法转动到卡合位;零件的总长度需要结合配合座的壁厚确定,保证锥端伸出配合座的长度不超过5毫米,
避免过长的锥端与其他内部零件发生运动干涉。实际选型应用时,需要注意该结构的锁紧行程是固定的,通常转动角度在30度到45度之间即可完成全行程锁紧,设计配合座的内部卡槽时,需要对应做好行程限位,避免转动超程导致卡合失效;若应用在有防腐要求的场景,可选用不锈钢材质加工,表面做钝化处理,若应用在普通工装场景,选用45号钢做表面发黑处理即可满足使用需求,兼顾成本与耐磨性。
