嵌入式方形回转锁具结构设计

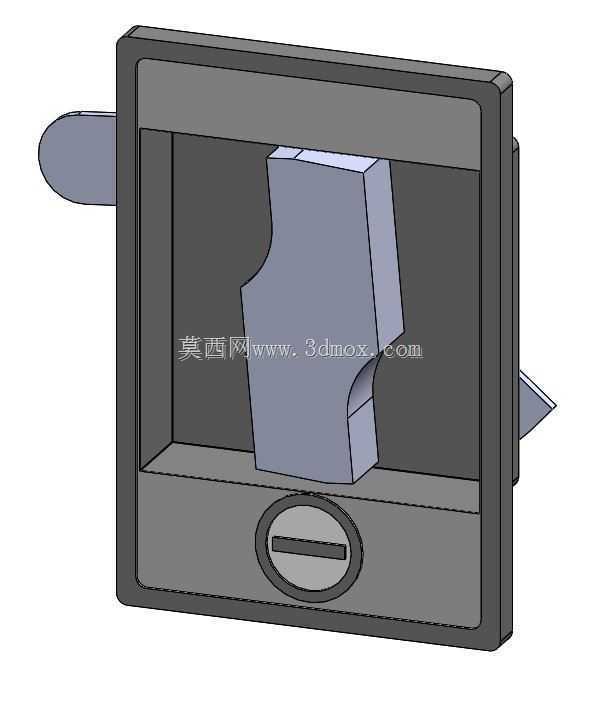

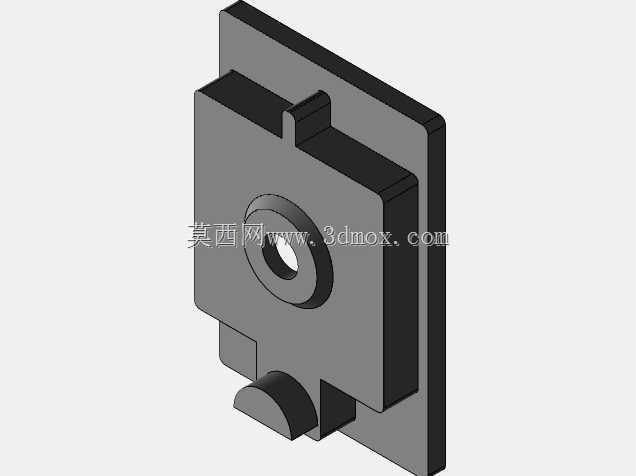

　　这款回转锁主要面向工业柜体、小型设备舱门、仪表箱侧门的锁闭需求设计，日常在低压控制柜、户外检测仪表箱、小型设备防护舱这类场景中使用频率很高，这类场景的共同特点是安装面板厚度有限，锁具不能突出面板过多，同时要具备足够的锁止强度，避免日常运维中误碰开启，或是户外场景下受振动松脱。从结构设计逻辑来看，这款锁采用了方形嵌入式的安装思路，锁体主体完全嵌入面板预留的方形开孔内，仅锁芯操作端与面板齐平，外侧没有突出的操作手柄，仅靠一字型的锁芯槽配合通用一字螺丝刀或是专用钥匙就能完成回转操作，这种设计一方面能避免外凸手柄在设备运输、安装过程中被磕碰损坏，另一方面也能减少无关人员随意触碰开启的概率，适合对防护性有一定要求的非频繁开启舱门。

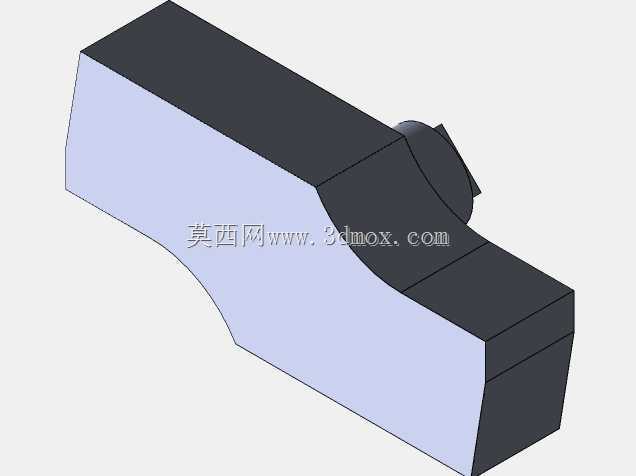

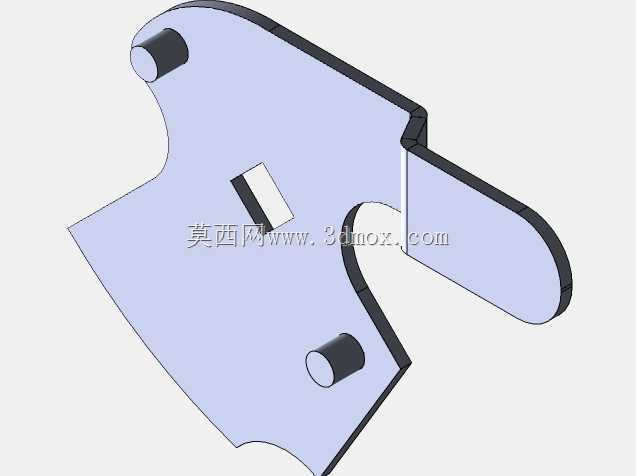

　　锁舌部分采用了偏心回转的结构，当锁芯转动90度时，锁舌会从锁体侧方伸出，卡入舱门内侧的锁止卡槽内，转动复位时锁舌完全收回锁体内部，不会在开关门时与门框产生剐蹭，这种结构相比传统的弹子锁舌，锁止行程更长，对门框与门板之间的间隙公差容忍度更高，哪怕门板加工时存在1-2mm的装配间隙，也能保证可靠锁止，不会出现锁不上或是锁闭后旷量过大的问题。在安装边界上，这款锁的方形安装座边缘做了微小的倒角处理，适配的面板开孔为标准方形开孔，安装时从面板外侧将锁体插入开孔，在面板内侧通过配套的卡簧或是螺纹压圈锁紧固定，不需要额外的螺丝孔位，对面板的加工要求很低，只需要冲切或铣出对应尺寸的方孔就能完成安装，适合薄板类的柜体面板安装，

　　适配的面板厚度范围在1mm到3mm之间，覆盖了常见的冷轧钢柜体、铝合金仪表箱、塑料防护壳的面板厚度区间。锁体的内部回转结构做了定位阻尼设计，当锁芯转动到完全锁止和完全开启的两个位置时，会有轻微的卡位手感，操作人员不需要额外观察锁舌状态，仅凭手感就能判断是否锁止到位，这在视线无法触及的内侧舱门、高处安装的仪表箱锁闭操作中非常实用，能避免锁止不到位导致的舱门意外开启。锁体外壳采用了一体式的注塑或是压铸结构，接缝位置都做了错位止口设计，能一定程度上阻挡灰尘、溅水进入锁体内部，适合车间、户外这类有少量粉尘、溅水的使用场景，不会因为少量积灰就出现锁芯转动卡滞的问题。在实际选型适配时，需要注意锁舌的伸出长度，

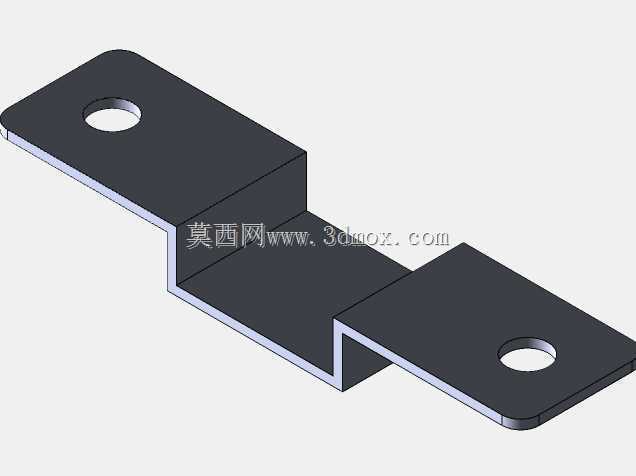

　　这款锁的锁舌伸出后距离安装面板的垂直距离为12mm左右，设计门框锁槽时需要保证锁槽的深度不小于8mm，同时锁槽的宽度要比锁舌宽度大2mm以上，给装配预留足够的公差余量，避免出现加工误差导致锁舌无法卡入的问题。另外锁芯的操作扭矩设计在0.5N·m左右，不需要太大的操作力就能完成转动，同时也不会因为日常的设备振动出现自行回转松脱的问题，内部的阻尼结构能提供足够的保持力矩，哪怕设备长期处于振动工况下，锁芯也不会自行转动解锁。从建模细节来看，这款锁的所有配合面都做了合理的公差预留，锁芯与锁体外壳的配合间隙控制在0.1mm到0.15mm之间，既保证转动顺畅，又不会出现过大的旷量，锁舌与锁体内部的导向槽配合间隙控制在0.2mm左右，保证锁舌伸缩过程中没有卡滞，所有的棱角位置都做了R0.5的圆角处理，避免加工和装配过程中出现锐边划伤操作人员的问题。
