32mm外径带安装孔螺纹连接垫片

　　在工业装配场景里，这类带均匀分布安装孔的薄型垫片，常被用在需要精准定位、同时兼顾连接紧固与间隙补偿的工位上，尤其适配小尺寸轴系、传感器安装基座、小型气动元件的对接位置，能在两个被连接件之间形成均匀的承压面，避免锁紧时局部应力集中压伤较软的基材表面，比如铝合金安装座、工程塑料传感外壳这类强度不高的连接件，加垫之后能把螺栓锁紧的压力均匀分散到整个环形接触面上，不会出现基材凹陷、连接松动的问题。

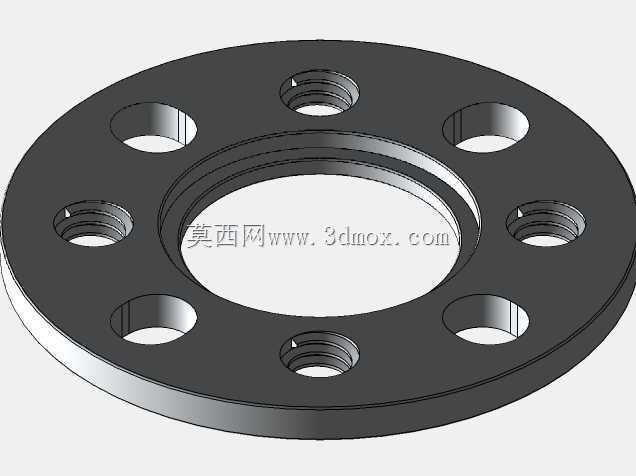

　　从结构设计来看，这款垫片采用环形基体设计，中心通孔的尺寸适配对应直径的轴类或者管路穿过，不会和穿过的部件产生运动干涉，外围均匀分布的8个孔位里，一半是光孔、一半是带M4螺纹的孔，这种混合孔位的设计是为了适配两种安装需求：光孔位置可以穿入螺栓从背面锁紧，螺纹孔位置可以直接拧入紧定螺钉或者微调螺栓，用来调整两个连接件之间的平行度，或者在需要临时固定调试的时候直接从正面锁付，不用在背面预留扳手操作空间，很适合安装空间局促、背面无法伸手操作的紧凑设备内部。

　　尺寸边界上，这款垫片整体外径控制在32mm，厚度为2mm，这个厚度属于薄型调整垫片的常用规格，既具备足够的刚性，在锁紧受力时不会发生翘曲变形，又能在需要调整轴向间隙的时候，通过叠加不同数量的垫片来精准控制间隙值，不用额外加工调整垫圈。螺纹孔的规格统一为M4，螺纹有效深度接近垫片本身厚度，能保证螺钉拧入之后有足够的啮合牙数，不会出现滑牙、锁不紧的问题，光孔的直径比M4螺栓的外径略大0.2mm左右，既方便螺栓顺利穿过，又不会因为间隙过大导致安装定位偏移，所有孔位的中心都分布在同一个节圆上，和中心通孔保持严格的同轴度，安装之后不会出现偏心，避免和中心穿过的轴类部件产生刮蹭。

　　实际使用的时候，这类垫片的适配场景很广，比如小型光电传感器的安装法兰对接，很多小型传感器的安装基座本身壁厚很薄，直接锁螺栓容易把基座拉变形，垫上这款垫片之后，锁紧力被垫片分散，传感器的基座不会受力变形，能保证传感器的检测端面和被测面保持平行，检测精度不会因为安装应力受影响。还有小型气动滑台的行程限位位置，也可以用这款垫片作为限位块的承压垫，滑台反复撞击限位块的时候，垫片能吸收一部分冲击，避免限位螺栓直接撞在滑台金属表面产生凹坑，长期使用也不会因为撞击凹坑导致行程位置偏移。另外在小型旋转轴的轴向定位场景里，这款垫片可以套在轴上，通过外围的螺纹孔拧入紧定螺钉顶在轴的表面，实现轴向位置的固定，相比传统的轴用挡圈，这种固定方式不会在轴上加工挡圈槽，不会削弱轴的强度，而且轴向位置可以任意调整，调试的时候非常方便，不需要重新加工轴上的槽位，只需要松开紧定螺钉移动垫片到目标位置再锁紧即可。

　　设计这类垫片的时候，首先要确认的是中心通孔和外围孔位的位置度公差，所有孔位相对于中心基准的位置度误差要控制在0.05mm以内，不然安装的时候会出现螺栓穿不进、螺纹孔对不正的问题，其次是垫片两个端面的平行度，要控制在0.02mm以内，不然锁紧之后垫片会出现倾斜，导致两个被连接件之间出现间隙，影响连接的密封性和紧固可靠性。另外垫片的边缘要做去毛刺处理，所有孔位的孔口都要做0.1mm的倒角，避免安装的时候毛刺刮伤操作人员，或者掉落到设备内部造成卡滞故障。材质选择上如果是普通工况用普通碳钢表面发黑处理即可，具备一定的防锈能力，成本也低，如果是有防腐需求的工况，可以选择304不锈钢材质，在潮湿或者有弱腐蚀的环境里也不会生锈，能长期保持尺寸稳定。
