轻量化镂空自行车脚踏板三维结构设计

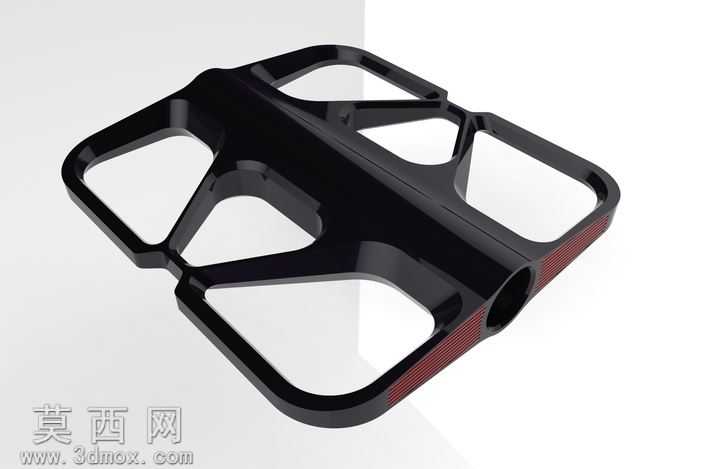

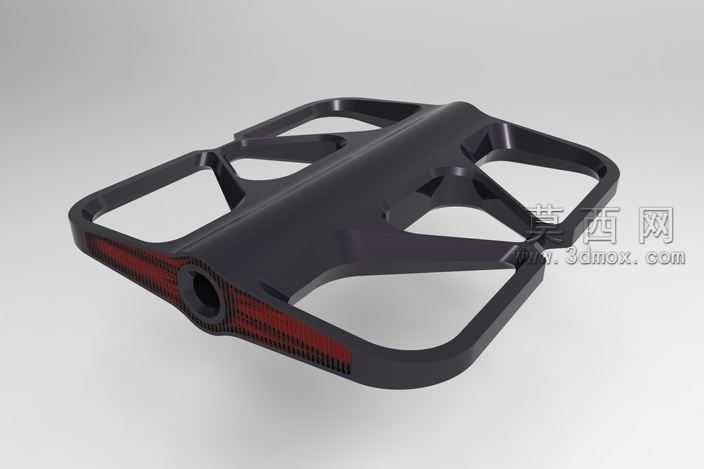

本作品为自行车脚踏板的三维参数化建模成果，建模阶段以骑行过程中的受力特性为核心设计依据，首先确定脚踏中部的轴套安装基准，该部位为脚踏与曲柄连接的核心受力区，建模时严格保证轴套内孔的圆柱度与同轴度公差，确保后续装配后脚踏转动顺畅无卡滞。整体框架采用一体化流线型轮廓设计，摒弃传统实心踏板的厚重结构，通过多组对称式镂空筋条完成受力传导路径的搭建，筋条走向完全贴合骑行时脚部施力的应力分布方向，在保证结构强度的前提下最大化去除冗余材料，实现零部件的轻量化目标，有效降低骑行过程中的踩踏负担。踏板两侧边缘设置有密集的防滑纹理结构，建模时通过阵列特征完成纹理的均匀排布，纹理凸起高度经过合理设定，既能够在骑行时增大与鞋底的摩擦力，避免踩踏打滑，又不会因凸起过高造成硌脚影响骑行舒适度。材质渲染阶段，踏板主体采用哑光黑色硬质工程塑料材质，调整材质的粗糙度与反射参数，还原工程塑料耐磨、抗冲击的质感特征，两侧防滑条区域添加暗红色耐磨橡胶材质，通过色彩区分强化结构的视觉层次感，同时还原不同材质的物理触感差异。整体建模过程严格遵循对称设计原则，所有镂空结构、筋条厚度、边缘圆角均沿轴套中心平面对称分布，既保证了建模过程中的参数化可编辑性，也确保后续生产开模时的结构合理性，所有边角位置均添加过渡圆角处理，避免尖锐棱角造成的使用安全隐患，同时优化应力集中问题，提升零部件的使用寿命。该脚踏模型结构完整，细节还原度高，可直接用于自行车配件的结构验证、产品展示以及后续的生产加工参考。
