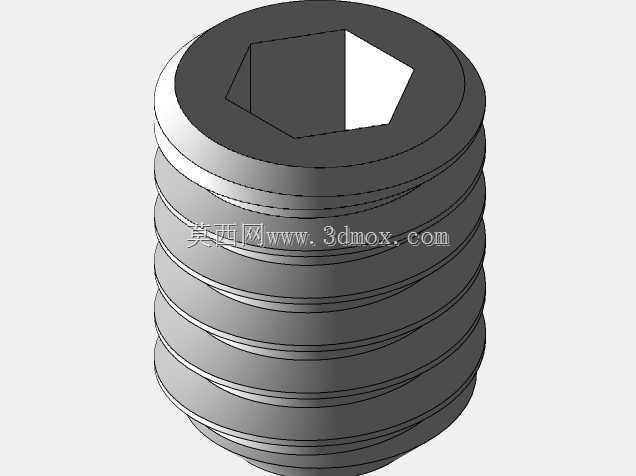

内六角平头紧定螺钉M4标准件结构

　　在各类机械装配场景中，内六角平头紧定螺钉是应用频次极高的紧固元件，常被用于固定轴类零件与轮毂、套筒类零件的相对位置，避免传动过程中出现周向或轴向窜动，在小型传动机构、仪器仪表内部组件、自动化设备的精密装配环节都能见到这类零件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角结构的驱动形式可以让螺钉完全沉入被连接件的沉孔内，既可以保证装配后零件表面平整无凸起，也能在空间局促的安装位完成锁紧操作，尤其适合小型化、紧凑型的设备结构设计。这款M4规格的内六角平头紧定螺钉遵循ISO 4026标准设计，螺纹部分采用普通公制粗牙螺纹，牙型角60度，螺纹大径控制在4mm公差范围内，螺距匹配常规M4螺纹的0.7mm规格，

　　螺纹长度覆盖螺钉主体的绝大部分区域，仅在头部端面保留极小的平整区域，保证螺钉拧入螺纹孔后，端面可以紧密抵靠在被固定零件的表面，通过顶紧力实现两个零件的相对位置锁定。设计这类紧定螺钉时，首先要明确安装边界：被连接件上需要预先加工对应规格的内螺纹孔，螺纹孔的深度要大于螺钉的拧入深度，预留至少1-2个螺距的退刀空间，避免螺钉拧到底后出现顶死、螺纹滑牙的问题；螺钉头部的内六角对边尺寸严格匹配标准M4内六角扳手的尺寸，保证扳手可以完全插入驱动槽内，锁紧时不会出现打滑、拧圆角的问题，头部的平头端面做了小范围的平面度控制，避免端面倾斜导致顶紧力分布不均，长期受振动载荷下出现松动。实际应用中，这类紧定螺钉常被用来固定齿轮、带轮与传动轴的相对位置，

　　在装配时将螺钉拧入轮毂上的螺纹孔，直到螺钉端面紧紧顶在轴的表面或者轴上预先加工的凹坑内，依靠端面的摩擦力和顶紧力传递扭矩，相比键连接的形式，这种固定方式不需要在轴上加工键槽，不会削弱轴的结构强度，同时装配调整更加灵活，可以在轴的任意轴向位置完成零件固定，非常适合轻载传动、需要频繁调整零件位置的装配场景。在仪器仪表类的小型机构中，这类小规格紧定螺钉还可以用来固定调节旋钮、指针的位置，因为头部可以完全沉入零件表面，不会突出在外影响设备的外观和操作安全性，同时内六角的驱动形式可以提供足够的锁紧力矩，避免设备运输、使用过程中受振动出现螺钉松动移位。建模过程中，螺纹部分的处理需要兼顾标准符合性和工程实用性，对于常规的装配干涉检查、

　　装配仿真场景，可以采用简化的装饰螺纹线表达，降低模型的文件体量，提升大装配体的运行流畅度；如果用于加工工艺仿真、力学分析场景，则需要构建精确的螺纹牙型，保证螺纹啮合区域的接触分析结果准确。螺钉的头部内六角槽的深度也有明确的设计要求，深度过浅会导致扳手插入深度不足，锁紧时容易打滑损坏槽口，深度过深则会削弱螺钉头部的结构强度，在大扭矩锁紧时容易出现头部断裂的问题，设计时严格遵循标准中的槽深尺寸，同时在槽底和槽壁的交接处保留微小的工艺圆角，减少应力集中，提升螺钉的整体抗扭强度。在不同的应用场景下，还可以根据使用需求调整螺钉的材质和表面处理，比如有防腐需求的户外设备可以选用不锈钢材质，有高强度需求的传动部位可以选用合金钢材质并做调质热处理，有导电需求的电子设备装配场景可以选用铜质材质，但无论材质如何调整，螺钉的外形尺寸、安装边界、驱动结构都遵循统一的标准规范，保证不同厂商生产的同规格零件可以完全互换，降低设备的维护和备件成本。这类紧定螺钉虽然是体积很小的基础零件，但在整个机械结构中起到的作用至关重要，选型时需要根据传递的扭矩大小、安装空间尺寸、被固定零件的材质硬度匹配合适的螺钉长度和强度等级，避免出现螺钉断裂、顶紧力不足导致零件移位的问题，装配时也要控制锁紧力矩，力矩过大容易导致螺纹滑牙、螺钉断裂，力矩过小则无法提供足够的顶紧力，受振动后容易松动。
