2020铝型材配套方形密封端盖结构设计

　　在工业铝型材搭建的各类框架结构中，端盖是极易被忽略但直接影响框架整体防护性能与外观完整性的基础配件，本次设计的2020铝型材端盖，专门适配截面公称尺寸20mm×20mm的欧标或国标工业铝型材端面，解决型材端面裸露带来的积尘、端部划损、装配毛刺外露等实际工程问题。从实际应用场景来看，这类端盖广泛用在工业设备机架、工作台框架、自动化设备防护栏、物料周转架、3D打印机框架、小型检测设备支架等采用2020铝型材搭建的结构上，不管是车间内长期运行的生产设备框架，还是实验室里的测试工装支架，亦或是仓储环节的轻型物料架，型材端面如果没有端盖封堵，一方面切削加工后的型材端面毛刺容易划伤操作人员，另一方面车间内的切削液雾、粉尘、金属碎屑会进入型材的中空型腔，长期堆积后不仅会增加框架自重，还可能在设备运行振动时从型材槽位掉出，污染生产环境，甚至卡入周边运动部件造成设备故障。

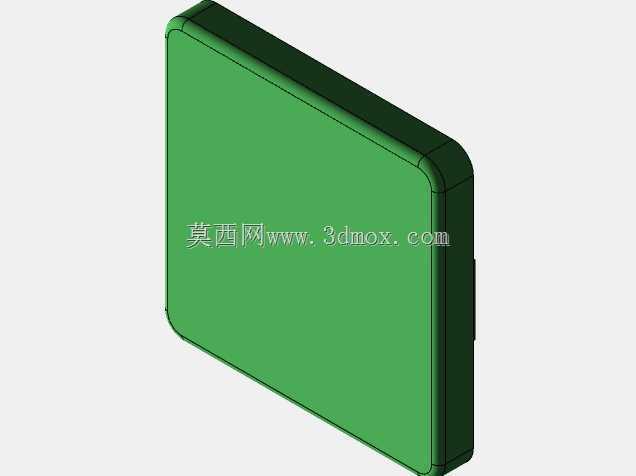

　　设计这款端盖时，首先要匹配2020铝型材的端面安装边界，常规2020铝型材的端面外轮廓为20mm×20mm，边角带有R1左右的过渡圆角，型材端面的中心型腔、侧边槽位的尺寸公差需要严格适配，端盖的嵌入部分采用与型材型腔过盈配合的结构设计，不需要额外螺丝或者粘接固定，安装时只需要将端盖对准型材端面，用橡胶锤轻敲即可卡入到位，依靠嵌入筋与型材内壁的摩擦力实现固定，后期如果需要拆卸调整框架结构，用平口螺丝刀从侧边缝隙轻轻撬动即可取下，不会破坏型材表面阳极氧化层，也不会在端盖上留下不可逆的损伤。端盖的外露面设计为平整的方形结构，边角做了与型材一致的圆角过渡，安装后与型材外表面齐平，没有突出的棱角，既可以避免人员磕碰受伤，也能让框架整体外观更整洁统一，外露面没有多余的标识或者凸起结构，方便后期在框架上粘贴标识牌、安装传感器支架时不会出现干涉。

　　从功能特性上看，这款端盖采用硬质耐磨的工程塑料材质设计，具备一定的抗冲击性能，日常设备搬运、框架移动过程中端部发生轻微碰撞时，端盖可以先吸收一部分冲击力，避免型材端面直接被撞变形；同时材质具备耐油污、耐常见车间化学品腐蚀的特性，长期接触切削液、润滑油也不会出现脆化、开裂的问题，适配车间复杂的使用环境。端盖的嵌入部分设计了多道环形加强筋，一方面可以提升与型材内壁的接触压力，保证固定可靠性，即使框架在振动环境下长期使用，端盖也不会出现松脱掉落的情况；另一方面加强筋结构可以减少端盖的用料，同时保证整体结构强度，不会因为轻微按压就出现凹陷变形。

　　在实际选型使用时，需要注意确认所用2020铝型材的型腔尺寸，不同厂家生产的2020铝型材可能存在型腔壁厚、内部圆角的细微差异，这款端盖的嵌入尺寸做了通用化公差适配，覆盖市面上绝大多数常规2020工业铝型材的安装需求，不需要针对单一品牌型材做单独修改。安装前需要先清理型材端面的毛刺、切削碎屑，避免碎屑夹在端盖与型材端面之间导致安装不到位，出现端盖突出、缝隙过大的问题；如果是用在对密封要求较高的场景，比如有防水防尘要求的户外设备框架，可以在端盖嵌入部分缠绕一圈薄的密封泡棉，再敲入型材端面，即可实现IP54左右的端面防护等级，阻挡水雾、粉尘进入型材内部。

　　很多结构设计人员在做铝型材框架设计时，往往只关注型材主体、连接件、脚轮等主要配件的选型，忽略端盖这类小配件的匹配性，最后现场安装时才发现端盖尺寸不合适，要么装不上，要么装上后松松垮垮容易掉，反而影响整体项目的交付质量。这款端盖在设计阶段就参考了市面上主流2020铝型材的截面尺寸样本，对嵌入部分的尺寸做了多轮公差优化，既不会因为尺寸过大导致安装时需要大力敲击造成端盖开裂，也不会因为尺寸过小导致固定力不足容易脱落，外露面的平面度控制在0.2mm以内，安装后与型材端面贴合紧密，没有明显的可见缝隙，兼顾实用性能与外观效果。另外端盖的厚度设计也做了权衡，过薄的端盖虽然成本低，但容易受温度影响出现热胀冷缩变形，高温环境下可能拱起，低温环境下可能收缩脱落；过厚的端盖则会增加不必要的成本，同时突出型材端面影响外观，这款端盖的外露面厚度设计为1.5mm，嵌入部分深度为3mm，在不同温度环境下都能保持稳定的结构形态，适配-20℃到60℃的常规工业使用环境。
