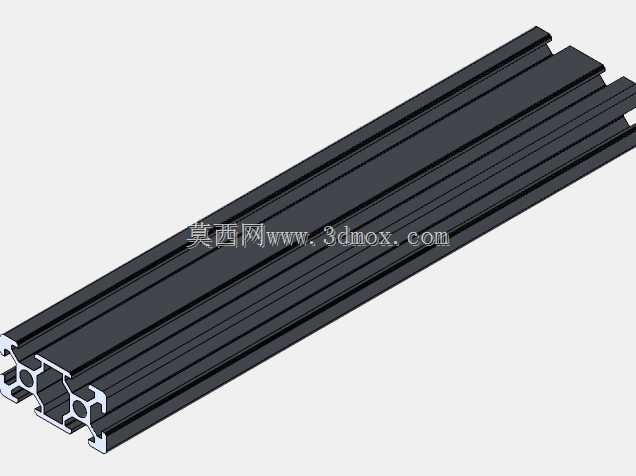

工业框架用2040规格黑色铝型材

在非标自动化设备、小型工作台、设备防护围栏、流水线侧边支架这类场景里，2040规格的铝型材是应用频次极高的基础构件，这类窄面宽的型材尤其适合对安装空间有横向限制的机架搭建场景，比如小型检测设备的侧边安装梁、电气元件的安装挂轨、桌面型工装的支撑框架，相比4040型材它的横向占用空间更小，又比2020型材拥有更好的抗扭抗弯性能，能兼顾空间利用率与结构强度。这款黑色阳极氧化表面的2040铝型材，槽道采用标准工业铝型材通用槽宽设计，可适配常规的T型螺栓、法兰螺母、弹性扣件等全套标准连接配件，不需要额外做定制加工就能完成快速组装。建模阶段首先绘制型材的端面截面草图，先定位外轮廓的20mm*40mm矩形基准，再逐一绘制两侧的安装槽道、中间的加强筋结构、端部的安装定位缺口，所有截面线条做完全约束后检查壁厚尺寸是否符合挤压工艺的最小壁厚要求，避免出现无法开模的薄壁结构，确认截面无误后使用拉伸凸台特征生成基础型材主体。建模时预设了200mm、400mm、600mm三个常用长度的配置，实际使用时只需要编辑拉伸特征的长度参数，就能快速调整出项目需要的任意长度尺寸，不需要重新绘制截面。型材的安装边界完全遵循通用2040铝型材的安装规范，槽道中心距、端面安装孔位的预留位置都和市售标准型材完全一致，导入装配体后可以直接和标准角码、脚轮、连接板等配件做配合约束，不会出现安装错位的问题。表面的黑色氧化层效果通过外观材质赋予实现，还原实际型材的哑光黑质感，建模时特意保留了槽道内部的细微倒角结构，和真实挤压型材的工艺特征保持一致，避免模型出现过于理想化的尖锐棱角，让装配仿真时的干涉检查结果更贴近实际装配情况。做设备框架选型时，这类型材单米重量较轻，单人就能完成长尺寸的搬运组装，搭配端盖、密封条、槽条等配件可以完成框架的封边与防护，适合用在对外观有一定要求的桌面设备、展示类工装框架上，组装时不需要做焊接作业，全部采用螺栓连接，后期调整框架结构、拓展安装位都非常方便，拆卸后的型材还可以重复利用，相比焊接方管框架的改造成本低很多。
