带角度补偿功能的驱动轴万向节结构

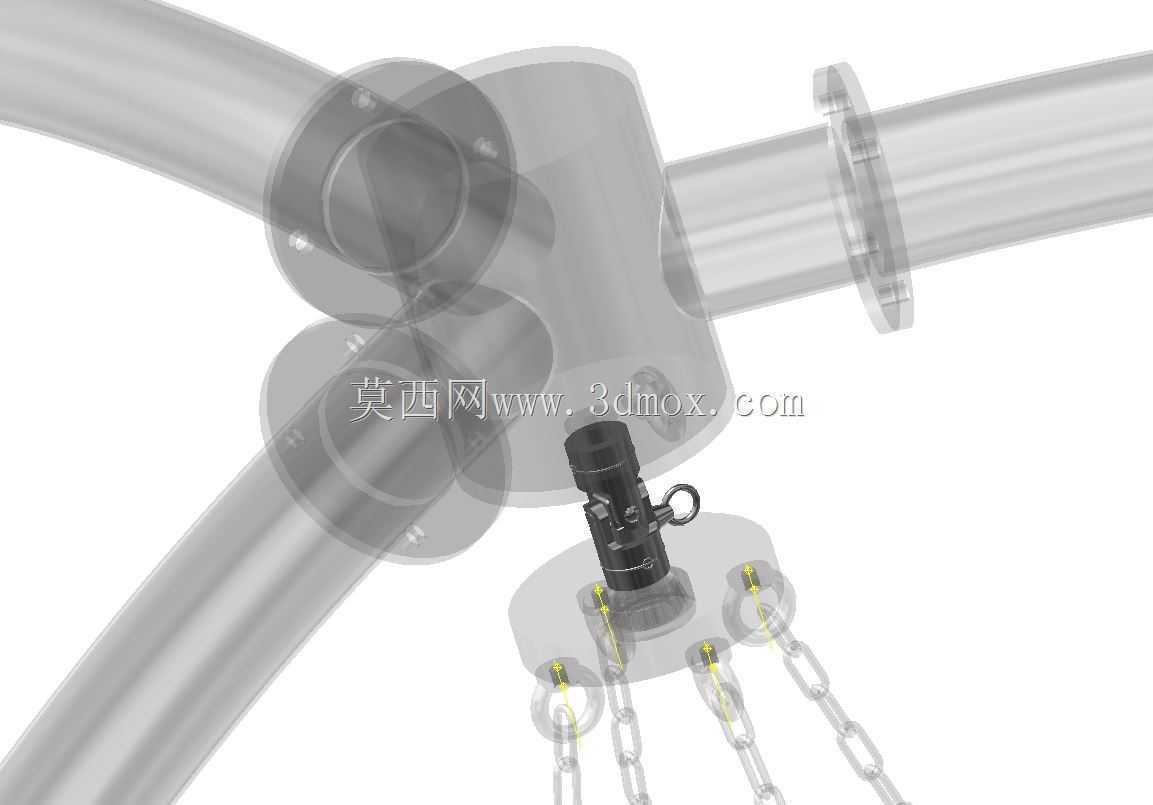

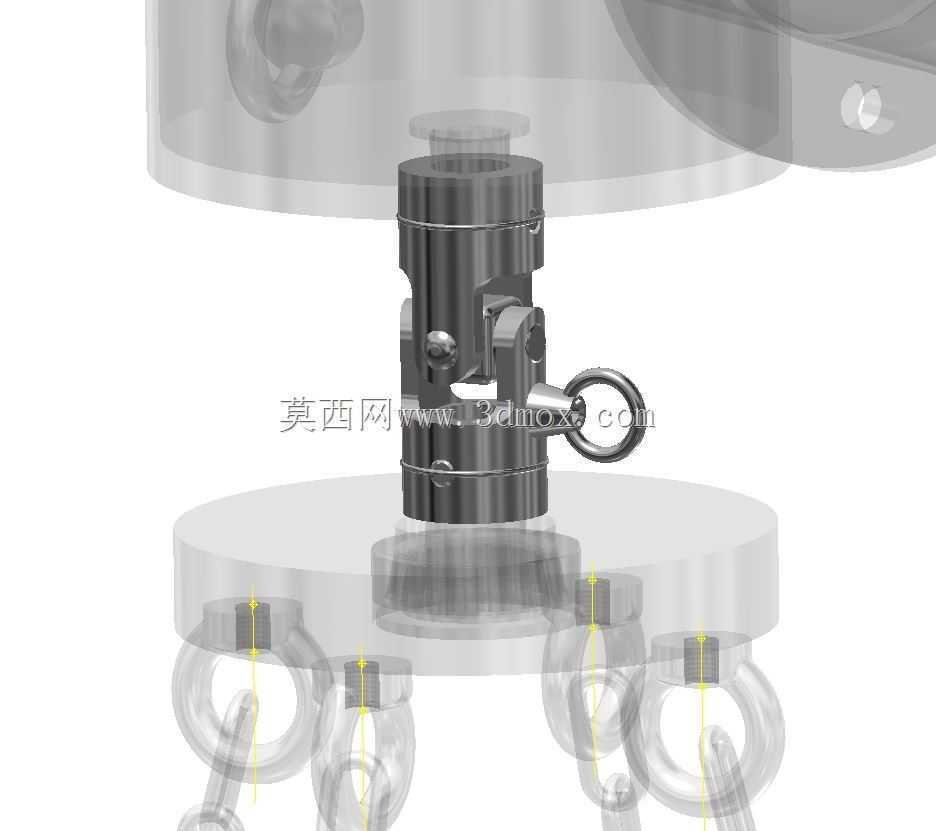

　　在各类需要跨角度传递旋转扭矩的工业传动场景中，这类带角度补偿能力的驱动轴万向节是极为常用的核心传动部件，不同于刚性联轴器仅能实现同轴度极高的两轴连接，万向节的核心价值就在于可以在两轴存在固定偏角、或是运行过程中轴间角度出现动态变化的工况下，持续稳定传递旋转动力，不会因为轴系不对中产生额外的交变载荷，也不会因为角度偏差出现卡滞、传动中断的问题。从实际应用场景来看，这类结构广泛出现在中小功率的工业设备传动链路中，比如轻工机械的进给机构、检测设备的角度调整传动端、小型专用设备的动力输出端，甚至部分定制化自动化设备的变角度动力传递工位，都能见到这类万向节的应用，它不需要额外的张紧结构或者调整机构，仅靠自身的铰接结构就能实现角度范围内的扭矩传递，安装调试的容错空间远大于刚性联轴器。

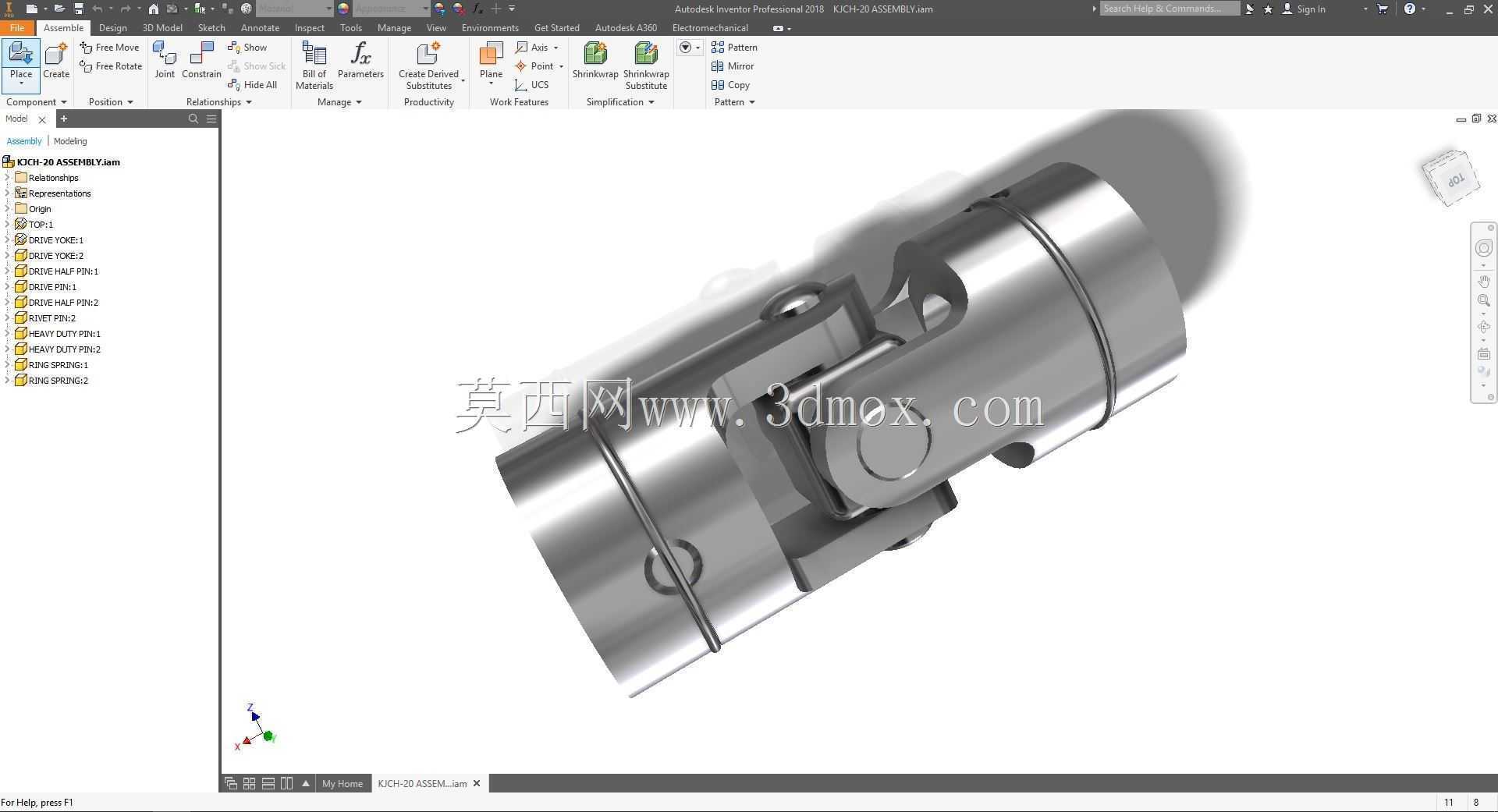

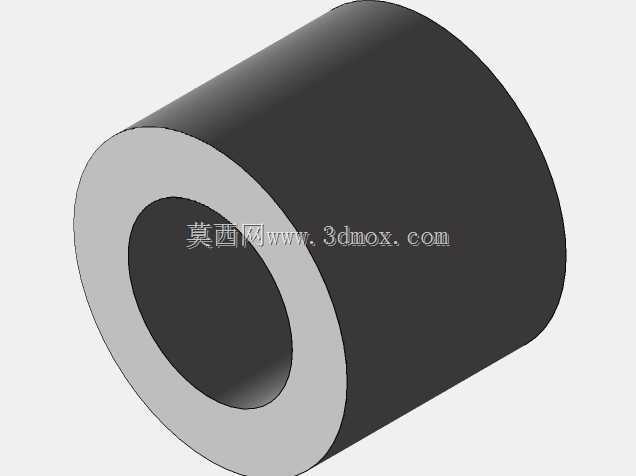

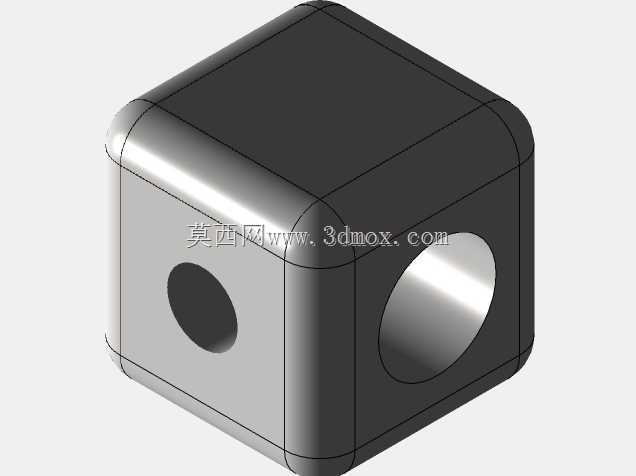

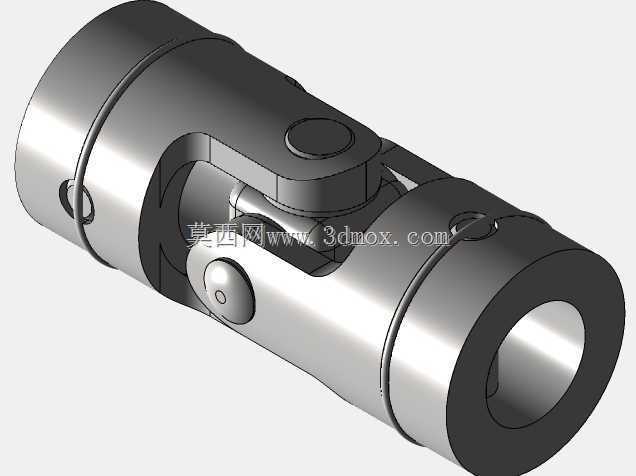

　　从结构设计逻辑来看，这个万向节采用的是单十字铰接式的核心结构，两端分别设置带内孔的连接轴套，轴套内部为光滑通孔设计，用于套装在待连接的驱动轴与从动轴上，轴套侧壁预留有紧定螺钉的安装位，实际安装时可以通过紧定螺钉顶紧轴面，实现轴与万向节的周向与轴向固定，避免传动过程中出现轴向窜动或者周向打滑。中间的十字铰接结构是实现角度补偿的核心，十字轴的四个轴颈分别与两端叉形接头的铰接孔配合，配合面预留有合理的间隙，既可以保证铰接转动的灵活性，又不会因为间隙过大导致传动回程误差超标，整个铰接部位采用一体化的封闭结构设计，可以在装配时填充润滑脂，减少铰接面的磨损，延长部件的使用寿命，同时也能避免外界的粉尘、碎屑进入铰接缝隙，造成转动卡滞。

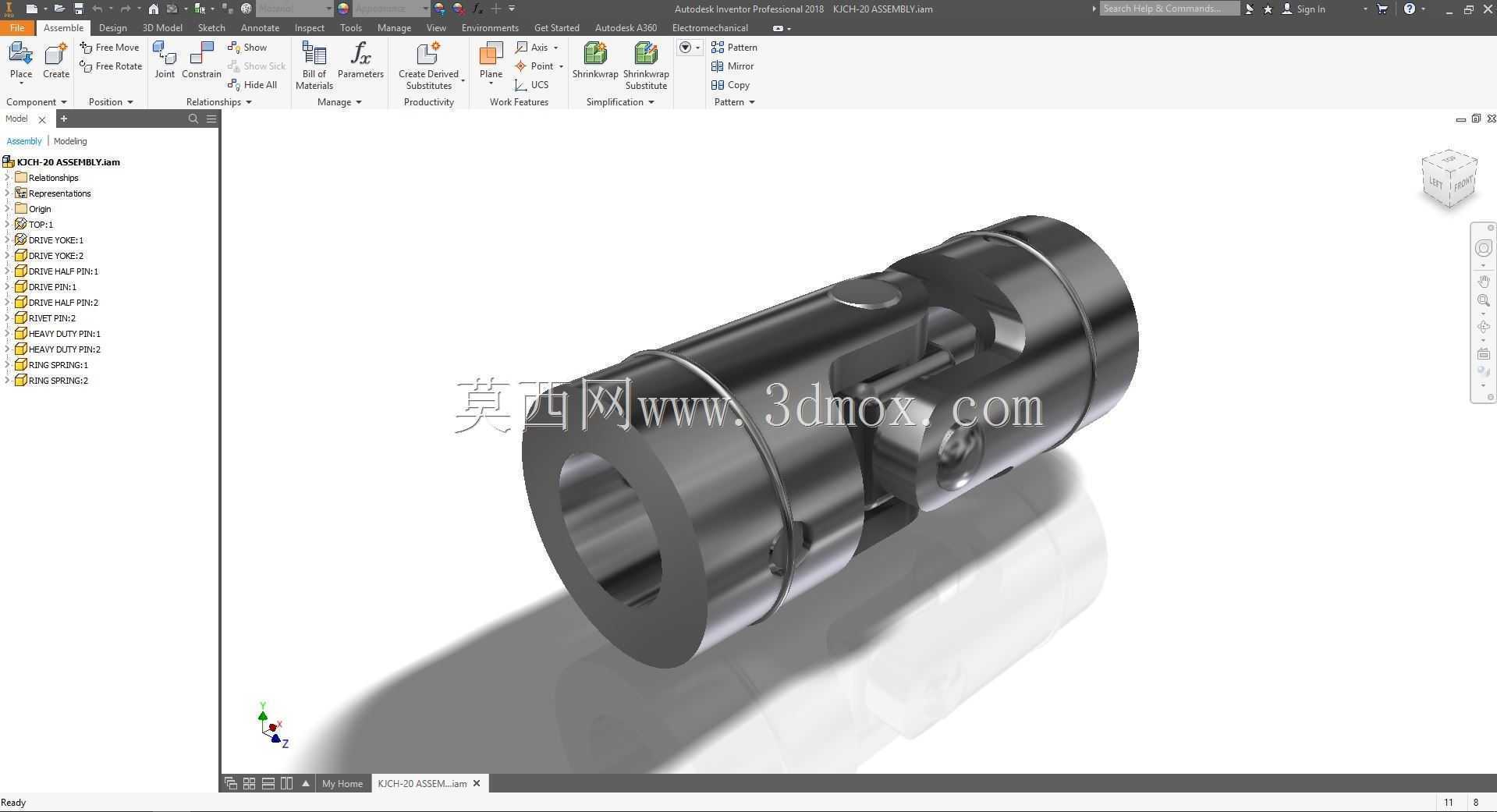

　　从外形尺寸与安装边界来看，这个万向节的整体外形为圆柱形结构，两端轴套的外径保持一致，中间铰接部位的外径与轴套外径基本齐平，没有额外的突出结构，安装时不需要预留过大的径向空间，对于安装空间局促的传动工位十分友好。两端的连接内孔为等径设计，适配直径20mm的标准圆轴，轴套的有效连接长度经过合理匹配，既可以保证与轴的接触面积足够，传递额定扭矩时不会出现轴孔压溃或者打滑的问题，又不会因为轴套过长导致整体结构冗余，增加不必要的重量。允许的轴间偏角覆盖常规工业传动的常用角度范围，在最大偏角状态下传动时，十字铰接部位的受力分布均匀，不会出现局部应力集中的问题，传动过程中的转速波动控制在合理范围内，不会因为角度传动产生过大的振动与噪音。

　　在实际选型应用时，需要注意这类万向节的额定扭矩匹配，要根据驱动端的输出扭矩、负载端的冲击系数选择对应规格的产品，避免长期过载运行导致十字轴变形或者铰接面磨损加剧。安装时要保证两端轴的插入深度符合设计要求，紧定螺钉的顶紧位置要避开轴上的键槽或者台阶面，保证顶紧力均匀作用在轴的光滑表面，若传动转速较高，还可以在轴孔配合面添加少量润滑脂，减少微动磨损。日常维护过程中，只需要定期检查铰接部位的转动灵活性，以及紧定螺钉的紧固状态即可，不需要复杂的维护操作，整体可靠性较高，适合长期连续运行的工业工况。不同于大尺寸的重载万向联轴器，这类小型万向节更适合中小扭矩、安装空间有限的传动场景，结构紧凑，传动效率高，角度补偿能力实用，是机械传动系统中十分可靠的轴系连接部件。
