5U机架式调制解调器安装固定支架结构

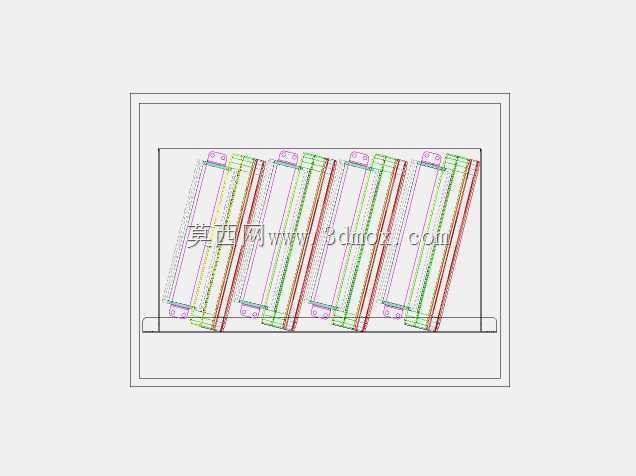

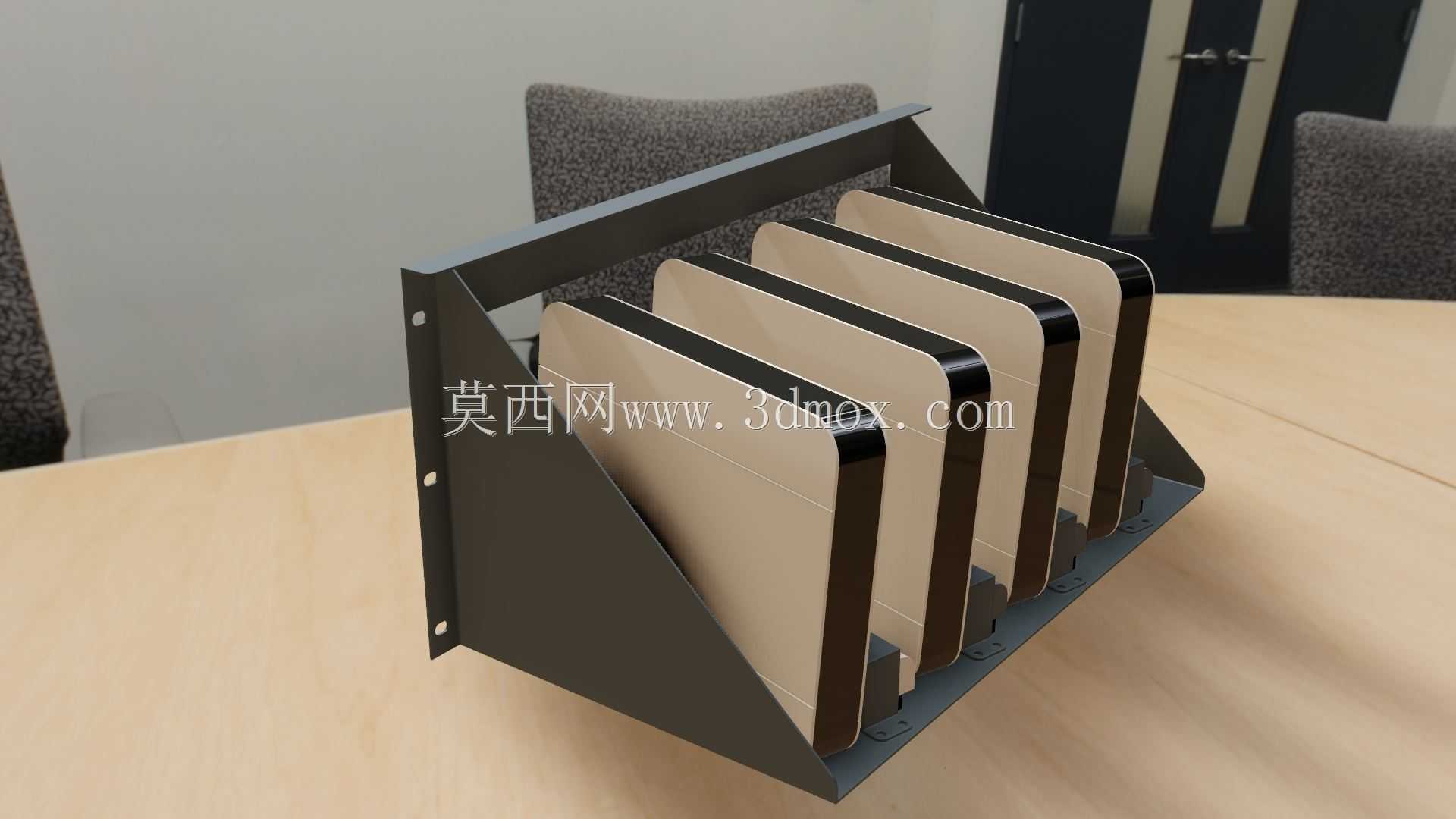

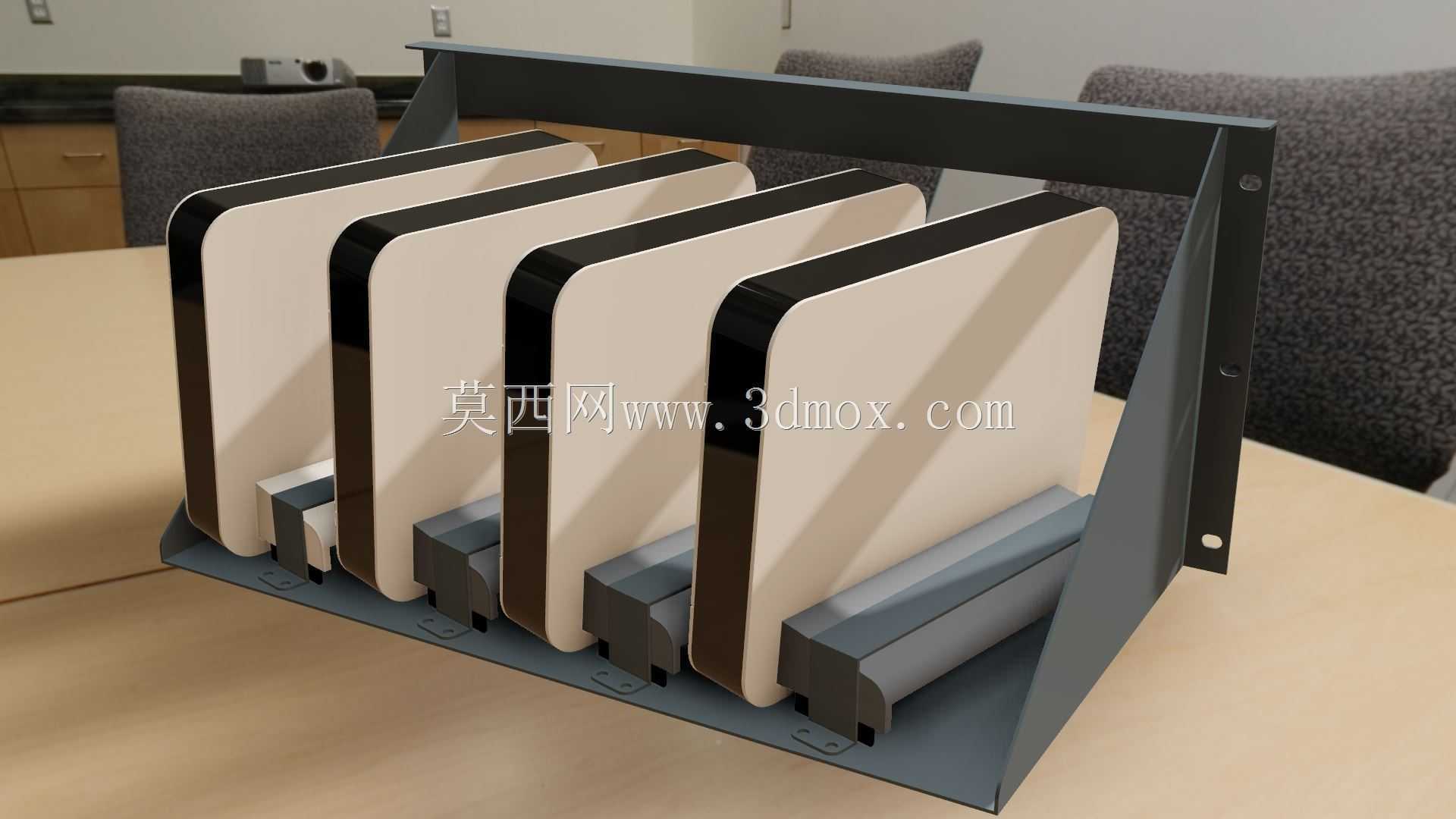

　　在标准19英寸通讯机柜的设备部署场景中，这类5U规格的调制解调器安装支架，主要解决多台调制解调器集中上架时的固定、排布与走线规整问题，常见于中小型机房、工业通讯基站、厂区中控室的通讯机柜内部，用来替代零散的设备堆叠安装方式，避免设备移位、线缆拉扯导致的通讯中断故障。从结构设计来看，支架整体采用折弯钣金成型，两侧的安装折边预留了标准机柜方孔对应的固定位，可直接适配19英寸机柜的立柱安装孔距，无需额外加工转接件；底部承托板做了翻边加强处理，能承载多台调制解调器的总重量，不会长期承重出现形变。支架内部设置了等距的分隔卡位，每个卡位对应一台调制解调器的安装位，卡位间距根据常规调制解调器的壳体宽度做了适配，既保证设备插拔时不会卡滞，

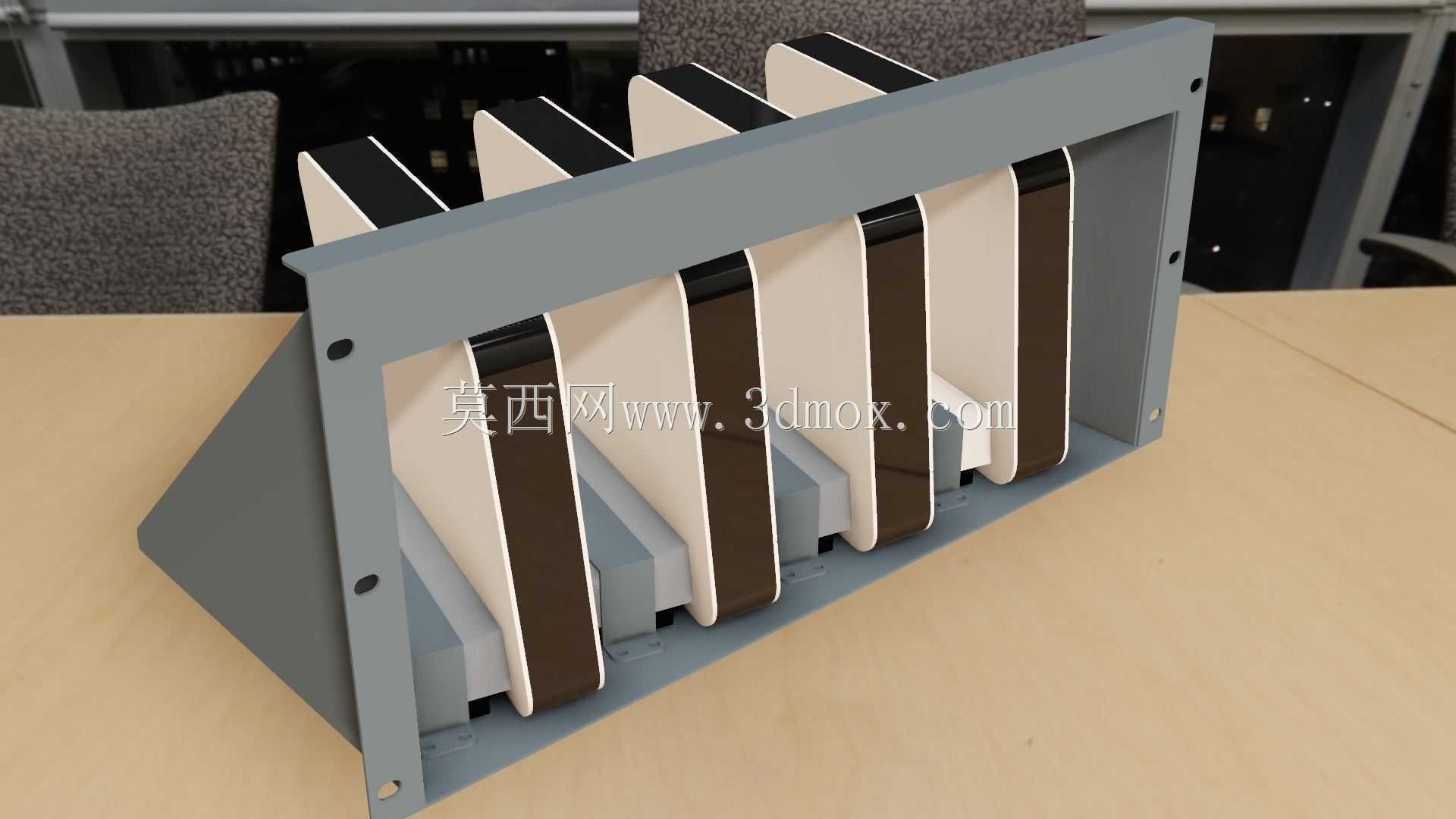

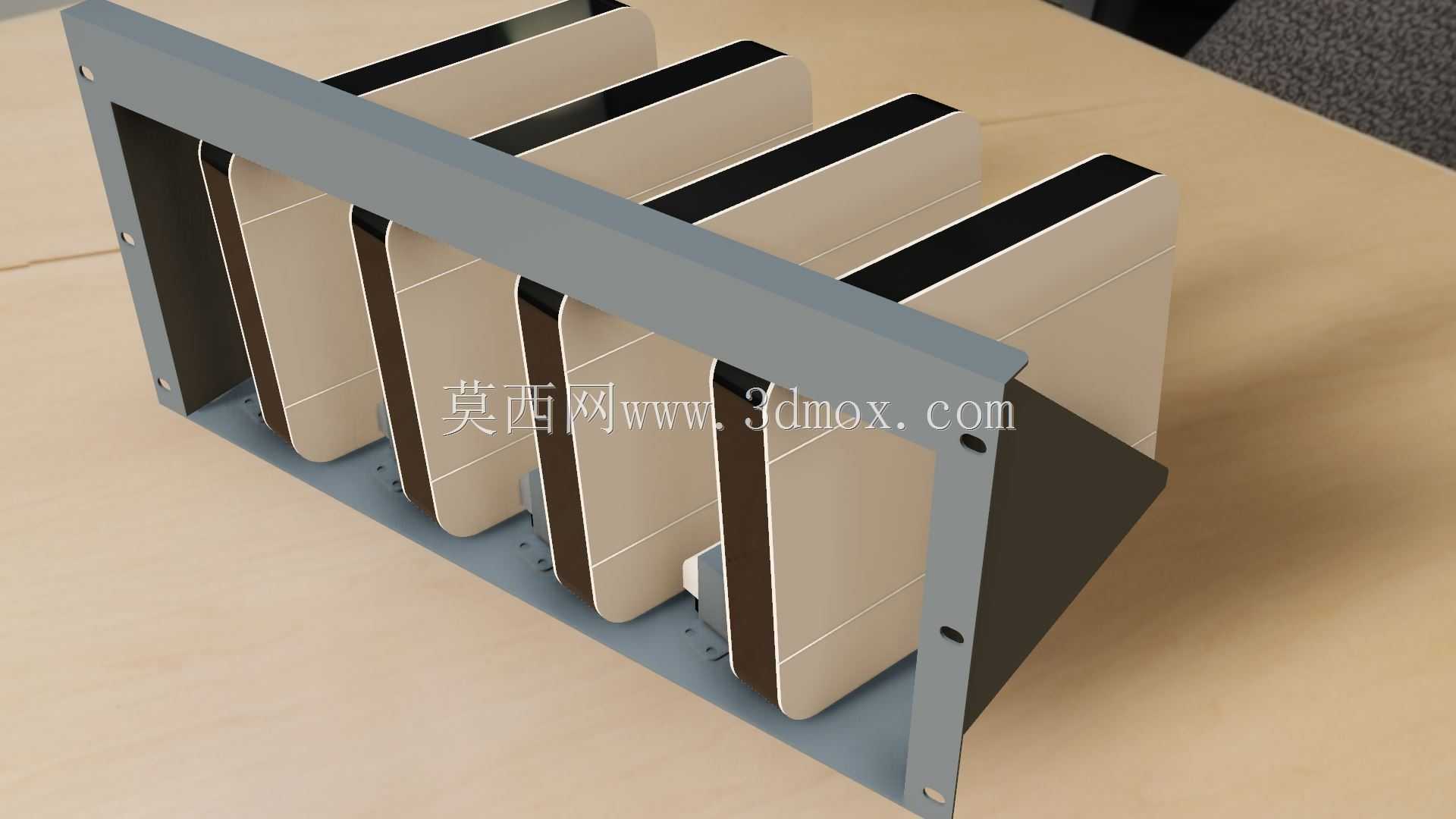

　　又能限制设备横向窜动，避免相邻设备之间出现挤压、磕碰。设计过程中，首先要匹配5U的机架高度规范，整体高度控制在222.25mm的标准U高范围内，不会占用上下相邻设备的安装空间；深度方向根据常规调制解调器的壳体深度做了冗余设计，预留出后部线缆的弯曲半径空间，避免网线、电源线插接后出现过度弯折影响使用寿命。两侧的三角形加强筋结构，是为了提升支架整体的抗扭强度，在设备插拔、机柜运输震动的工况下，支架不会出现扭曲变形，保证安装位的尺寸精度。支架的前部开口完全对齐设备的操作面，不会遮挡调制解调器的指示灯、调试接口，日常运维时可以直接观察设备运行状态，插接调试线缆无需拆卸支架。安装边界上，

　　支架两侧固定孔的中心距严格遵循19英寸机柜的立柱间距标准，上下固定孔的间距匹配5U高度对应的孔位，安装时直接用机柜标配的M6方螺母卡扣即可完成固定，不需要对机柜进行二次加工。内部的每个设备位都预留了底部散热间隙，多台设备同时运行时，机柜内部的冷却气流可以顺着间隙流过设备壳体，带走运行产生的热量，避免局部积热导致的设备降频或故障。从实际使用的角度，这类集成式支架相比单台设备独立安装的方式，能大幅减少机柜内部的安装件数量，让线缆排布更规整，运维时梳理线路、更换设备的效率更高；同时整体式的结构比零散的安装片刚性更好，在机房出现震动、意外触碰的情况下，设备的固定可靠性更高。设计时还考虑了不同批次调制解调器的尺寸公差，卡位的宽度做了0.

　　5mm的正公差设计，即使设备壳体尺寸存在小幅偏差，也能顺利装入卡位，不会出现装不进或者间隙过大晃荡的问题。支架的表面处理采用静电喷塑，和机柜内部的其他安装件颜色保持一致，不会出现突兀的色差，同时喷塑层能起到防锈、绝缘的作用，避免钣金边缘的毛刺划伤设备壳体或者施工人员的手部。后部没有设置封闭挡板，一方面是为了方便线缆的插接和梳理，另一方面也能让气流顺利流通，提升散热效率；底部承托板上预留了可选的扎带孔位，对于重量较大的调制解调器，可以用扎带穿过孔位将设备进一步固定，提升极端工况下的固定可靠性。
