四位带开关英式墙面电源插座结构设计

　　在民用建筑配电、办公空间工位布线、实验室临时取电改造等场景中，墙面取电模块的布局合理性直接影响用电便利性与后期运维效率，这款四位带独立开关的电源插座，就是针对高密度取电需求开发的墙面配电终端。不同于常规无开关的多位插座，这款产品每一组插孔都对应独立的翘板开关，日常使用时无需频繁插拔插头，仅通过对应位置的开关就能控制单路供电通断，既减少插头反复插拔带来的接触片磨损，也能避免闲置电器长期处于待机通电状态，降低无效能耗与待机起火风险。从结构设计层面看，模型还原了插座的完整装配逻辑：外壳采用阻燃PC材质的薄壁结构，壁厚控制在1.8mm-2.2mm区间，兼顾结构强度与注塑成型的工艺可行性，外壳边缘做了R0.8的圆角过渡，

　　既避免安装时划伤施工人员手部，也能减少日常使用中的磕碰掉漆问题。内部载流件采用一体化铜条冲压结构，摒弃传统铆接拼接的载流方案，降低接触电阻过大带来的发热隐患，铜条与开关触点的连接位置设计了防松脱的卡扣结构，避免长期插拔震动导致连接移位。插孔布局上，四个插座单元沿长度方向等距排布，相邻插孔的中心间距预留了足够的插头避让空间，即使同时插入四个大尺寸电源适配器，也不会出现相邻插头互相干涉、无法同时插入的问题，这一点在前期建模阶段就做了干涉校验，模拟了常见的英式三方脚插头、带变压器的低压电源插头等多种插头形态的插入状态，确保所有插孔都能满负载正常使用。安装边界方面，这款插座适配标准86型暗装底盒的升级安装场景，整体长度控制在200mm以内，

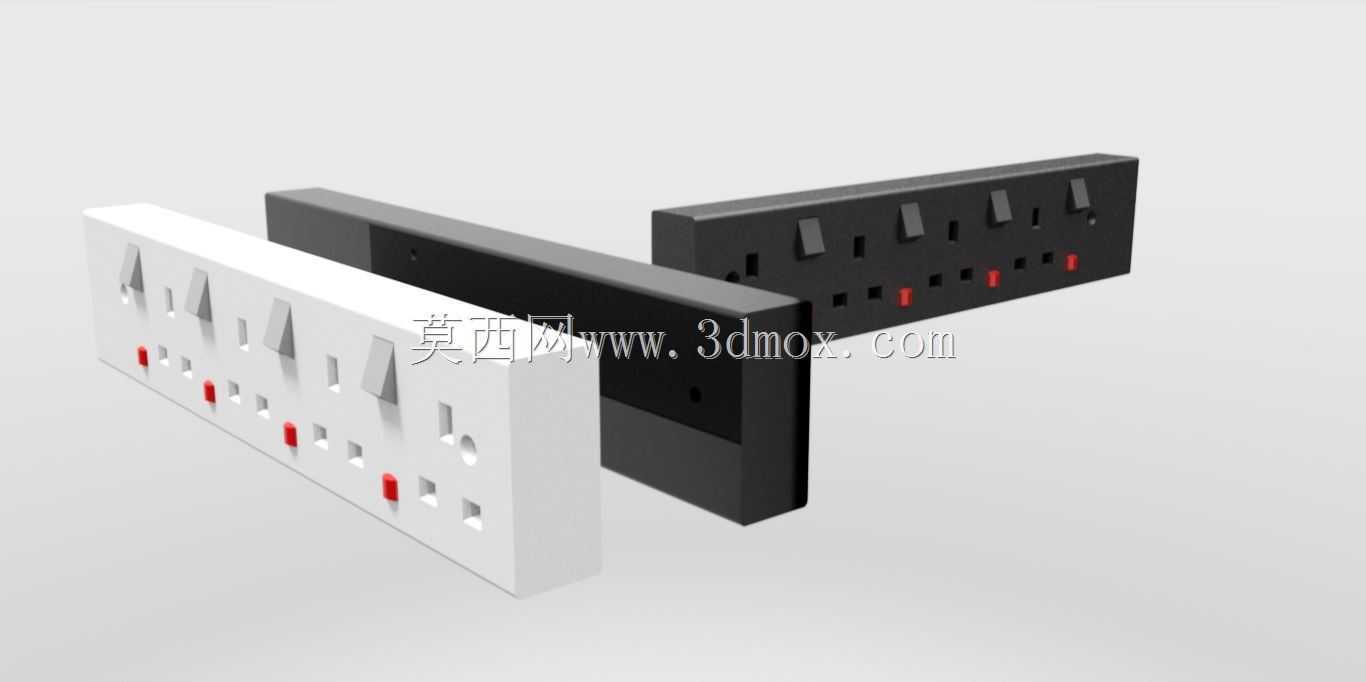

　　背部的接线端子位置做了内凹设计，预留出足够的走线空间，即使底盒内存在多股并线的情况，也不会出现外壳无法完全贴合墙面的问题。开关按键的行程设计在3mm左右，按压力度控制在1.5N-2N区间，按压反馈清晰，不会出现卡滞或者按动无响应的问题，按键与外壳面板的间隙控制在0.3mm以内，既保证按键活动顺畅，也避免灰尘、水渍从缝隙进入内部引发短路。面板表面做了细磨砂纹理处理，相比亮面材质更不容易残留指纹与清洁划痕，长期使用也能保持外观整洁。模型同时还原了白色常规款与黑色商用款两种外观配色的结构，白色款适配普通家装、办公空间的浅色墙面装修风格，黑色款适配工业风装修、机房、影音室等深色墙面的场景，两种配色的内部结构完全通用，

　　仅外壳面板的色母配比存在差异，生产时可以共用内部载流件、开关组件等零部件，降低开模与库存成本。在安全防护设计上，每个插孔位置都设置了独立的安全保护门，单孔插入时需要达到75N以上的推力才能顶开保护门，避免儿童误触单孔引发触电事故，只有零火地三孔同时受力插入时，保护门才会同步打开，兼顾正常插拔的顺畅度与使用安全性。背部的固定挂耳采用可微调的长圆孔设计，安装时可以根据暗盒的实际预埋偏差做左右±2mm的位置调整，降低施工时的对位难度，即使暗盒预埋存在小幅偏移，也能保证插座面板安装后水平端正，不会出现歪斜影响美观。从三维建模的细节来看，模型完整还原了所有装配卡扣、定位柱、加强筋的位置，外壳内部的网格状加强筋分布在按键背部与插孔对应位置，提升面板的抗形变能力，避免长期按动开关或者插拔插头导致面板凹陷变形，加强筋的厚度控制在1.2mm，与外壳主体连接位置做了圆角过渡，减少注塑成型时的应力集中问题，降低产品生产时的翘曲变形概率。
