壁挂式工业控制单元机箱结构设计

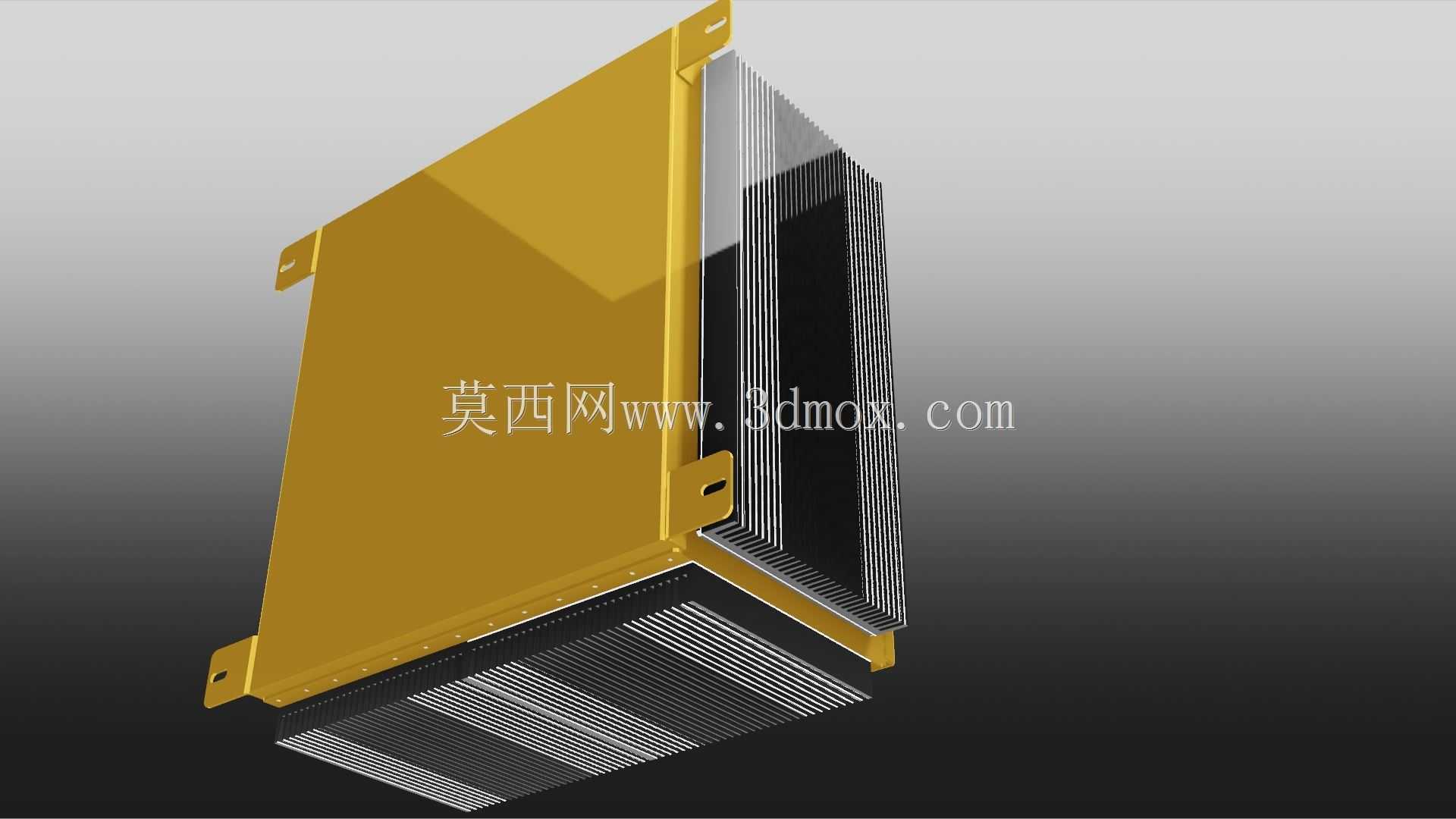

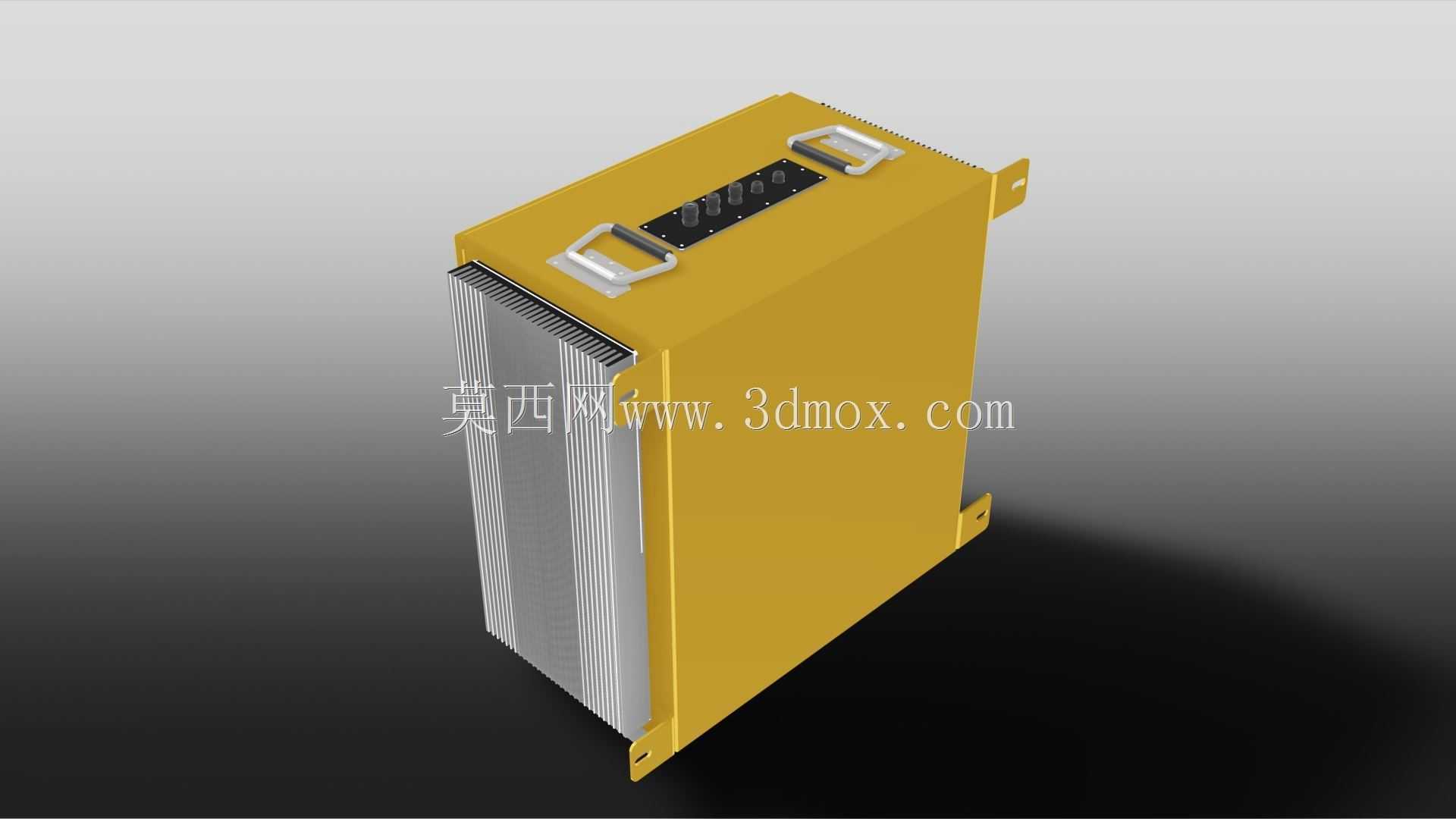

　　这款壁挂式工业控制单元机箱，主要面向工业现场的传感信号采集、前端数据处理类场景使用，常见于自动化产线的工位侧、设备旁的墙体或安装立柱上，作为前端信号汇聚、边缘计算处理的硬件载体，承担防护内部电路模块、保障设备在复杂工业环境下稳定运行的作用。从结构设计来看，机箱主体采用钣金折弯拼接工艺成型，主壳体做了一体化的折弯处理，减少拼接缝隙带来的防护等级下降问题，侧面预留了整面的散热齿结构，和内部功率器件的安装位置直接对应，通过壳体直接传导散热，不需要额外加装散热风扇，避免了风扇进灰、转动寿命短的问题，适配多粉尘、少维护的工业现场使用需求。机箱顶部设计了两个嵌入式的金属提手，提手做了沉台安装，不会突出机箱的最大外轮廓，既方便生产装配、

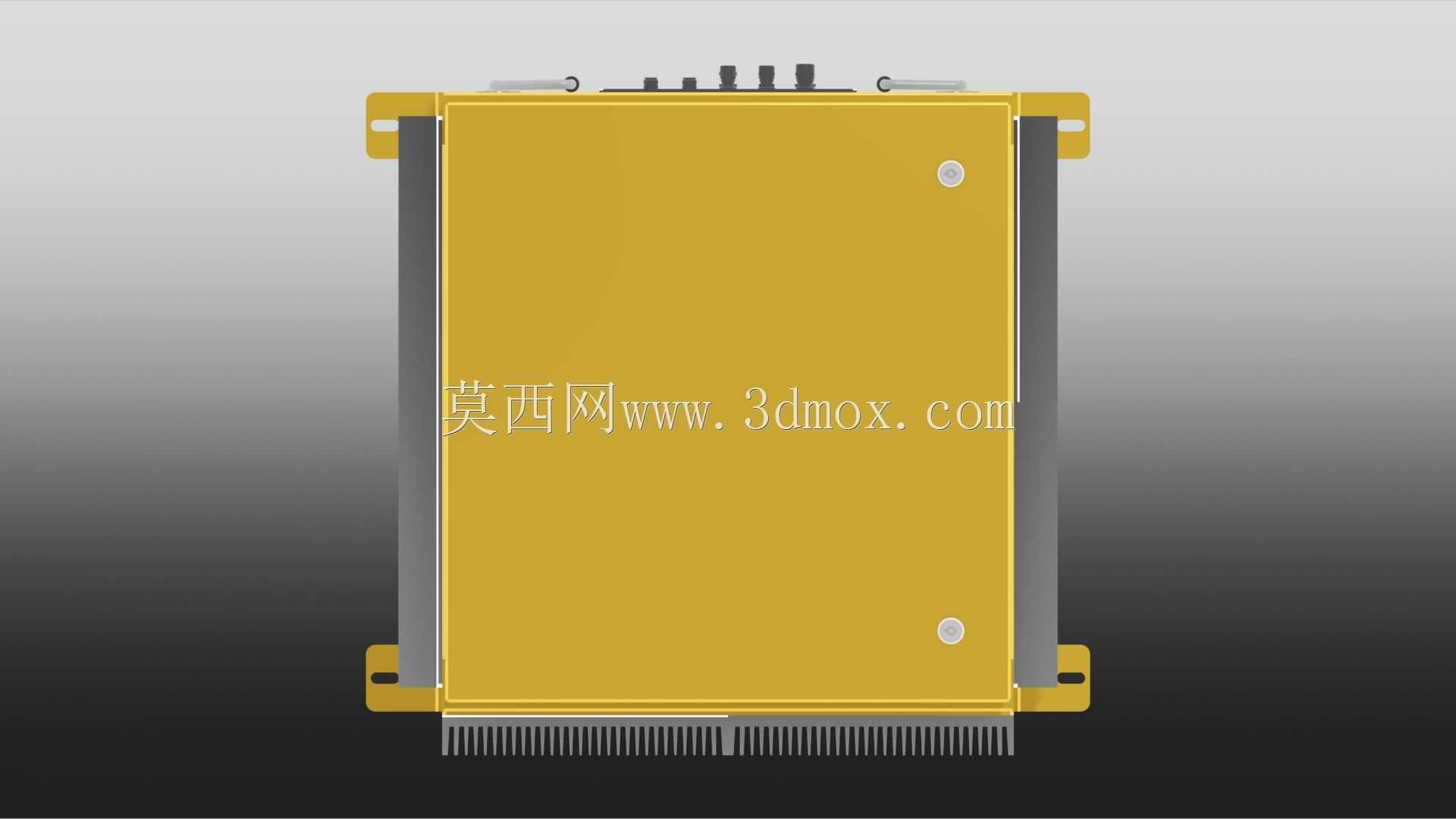

　　现场安装时的搬运提拿，也不会因为突出结构在安装时和墙面、其他设备产生干涉。机箱两侧伸出的安装耳片上预留了标准的安装孔位，孔位做了长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的打孔精度要求，安装耳片和主壳体采用焊接固定，保证足够的承重强度，避免长期使用后安装位变形脱落。前面板区域预留了状态指示灯、调试接口的安装位，面板和壳体之间做了止口设计，配合密封胶条可以达到常规工业场景的防尘防溅要求，避免现场的切削液飞溅、粉尘飘落进入壳体内部造成电路短路。从尺寸边界来看，机箱整体为立式长方体结构，深度方向的尺寸控制在较小范围，壁挂安装后不会过多占用通道空间，适合在空间紧凑的设备间隙、生产线旁的立柱上安装，不会影响现场人员的操作与通行。

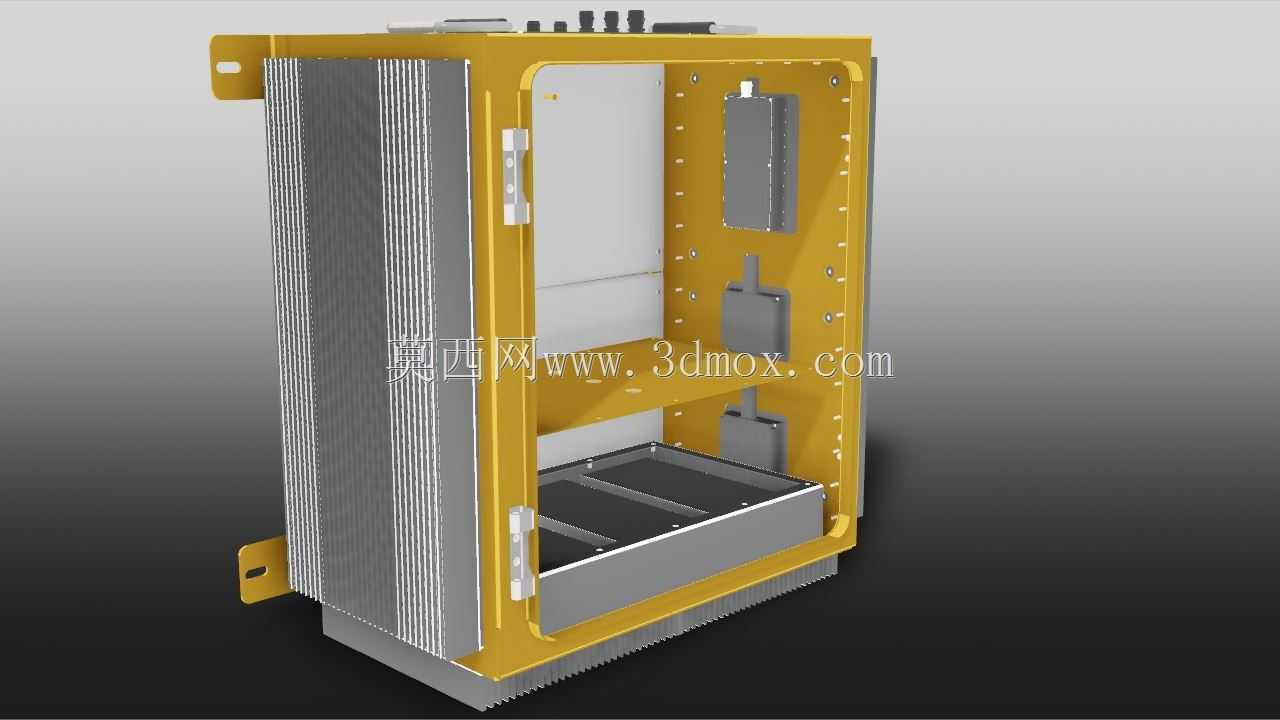

　　内部的安装空间做了分层设计，底层预留了电源模块、接线端子的安装位置，上层预留核心处理板卡的固定位，板卡和壳体之间预留了足够的走线空间，强弱电区域做了物理分隔，避免信号干扰。在建模过程中，所有钣金折弯处都预留了合理的折弯半径，避免折弯时出现板材开裂问题，安装孔位都做了沉孔处理，螺丝安装后不会突出壳体表面，整体外表面没有尖锐的棱角，所有边角都做了倒钝处理，避免安装维护时划伤操作人员。散热齿的间距和高度经过匹配设计，既保证足够的散热面积，也不会因为齿间距过小造成积灰难以清理，齿片和主壳体为一体折弯成型，不存在接触热阻，散热效率比后期加装散热片的结构更高。机箱的表面采用黄色喷塑处理，在工业现场辨识度较高，方便运维人员快速找到对应的控制单元，

　　喷塑层的厚度控制在合理范围，既保证足够的防腐蚀能力，也不会影响壳体的散热传导效率。接线区域设计在机箱的下部，现场布线时线缆可以从下方直接接入，避免线缆弯折半径过大，同时下部进线的设计也可以避免液体顺着线缆流进壳体内部，提升整体的防护性能。
