钣金折弯设备承托安装板结构设计

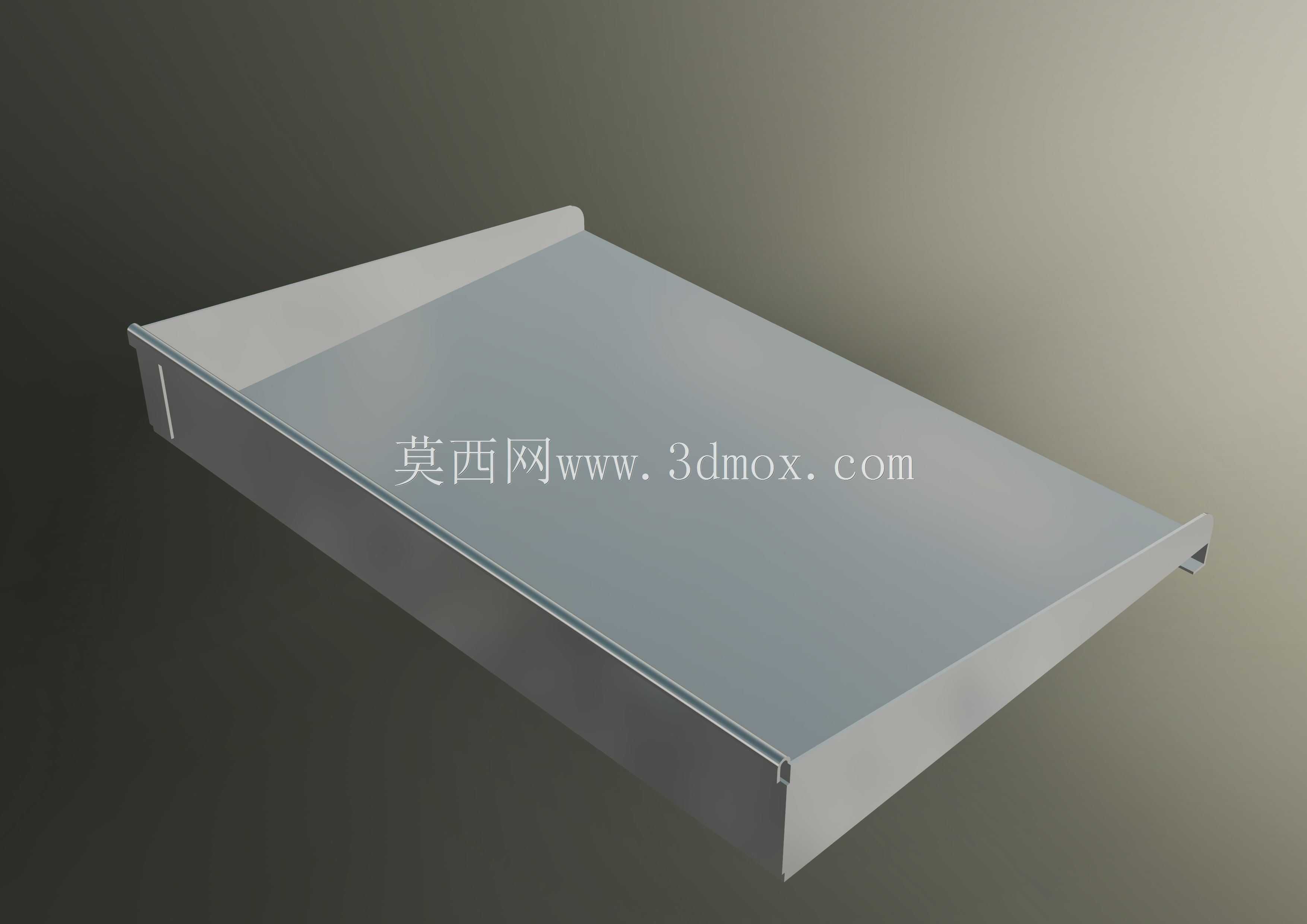

　　这款钣金承托构件的设计，最初是针对自动化生产线侧边物料暂存工位的安装需求展开，在各类轻工装配线、检测设备台架、电气柜内置承托场景中都能适配，主要用来承载小型工装夹具、待检工件或是走线槽的固定安装，替代传统的角码拼接承托结构，减少现场装配的零件数量。从结构设计逻辑来看，整体采用单块冷轧钢板一体折弯成型，没有额外的焊接拼接工序，板面主体为大平面结构，边缘做了三次递进式折弯处理：最外侧的短边向上翻折形成挡边，避免放置在板面上的物件从侧边滑落，靠近安装侧的长边向下折弯形成加强筋结构，同时在折弯边的端部预留了卡扣式缺口，安装时可以直接卡入设备框架的预设卡槽内，不需要额外的辅助定位就能完成预固定，降低现场安装的对位难度。

　　在安装边界的考量上，设计阶段就预留了足够的安装容错空间，板面的平面度公差控制在每米0.5毫米以内，保证放置在上面的精密检测工装不会因为板面倾斜出现滑移，向下折弯的加强边高度控制在30毫米，既保证了板面的整体抗弯折强度，在板面均布载荷达到15公斤时，中部最大形变量不超过0.2毫米，不会因为长期承重出现板面下凹的永久变形，同时也不会占用过多的设备下部安装空间，不会和框架内部的走线、气动管路产生干涉。两端的折弯缺口尺寸和行业通用的2毫米壁厚铝型材框架卡槽尺寸完全匹配，卡入后配合M4自攻螺丝从侧边固定，不需要在板面上额外打沉头孔，保证了承托面的完整平整，不会有凸起的螺丝头刮伤放置的工件或是线缆表皮。

　　实际应用中，这类承托板除了生产线工位使用，还可以适配在传感器安装支架的辅助承托、小型控制盒的安装底座、设备检修门的临时置物台等场景，因为是一体折弯结构，边角处都做了R2的圆角处理，没有尖锐的飞边毛刺，安装和后续维护时不会划伤操作人员的手部。设计过程中特意规避了复杂的曲面造型，所有折弯线都是直线结构，普通的数控折弯机就能完成加工，不需要开模，小批量定制生产时的加工成本极低，材料利用率可以达到92%以上，加工时只需要按照展开图下料，完成三次折弯工序就能成型，不需要后续的打磨、焊接等二次处理，表面处理可以根据使用场景选择喷塑、镀锌或是拉丝处理，适配不同设备的外观风格和防腐需求。

　　从结构强度验证的角度，在建模阶段就完成了静力学仿真校核，当板面承受偏载（载荷集中在板面最外端边缘）时，折弯处的最大应力远低于冷轧钢板的屈服强度，不会出现折弯处开裂的问题，两端的卡扣结构在承受纵向冲击力时，剪切强度也能满足常规工业场景的使用要求，不需要额外增加加强筋焊接。和传统的角钢拼接承托板相比，这款一体折弯的构件重量降低了40%，安装效率提升了60%，外观也更加整洁，没有外露的焊接疤痕和拼接缝隙，不容易积灰，在洁净度要求较高的电子装配生产线场景中也能使用，不会因为缝隙积尘影响生产环境的洁净度。
