屋顶基站收发器天线安装布局三维结构

项目分类:通讯工具类 发布时间:2022-05-03 ID:611184
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构
  • 屋顶基站收发器天线安装布局三维结构

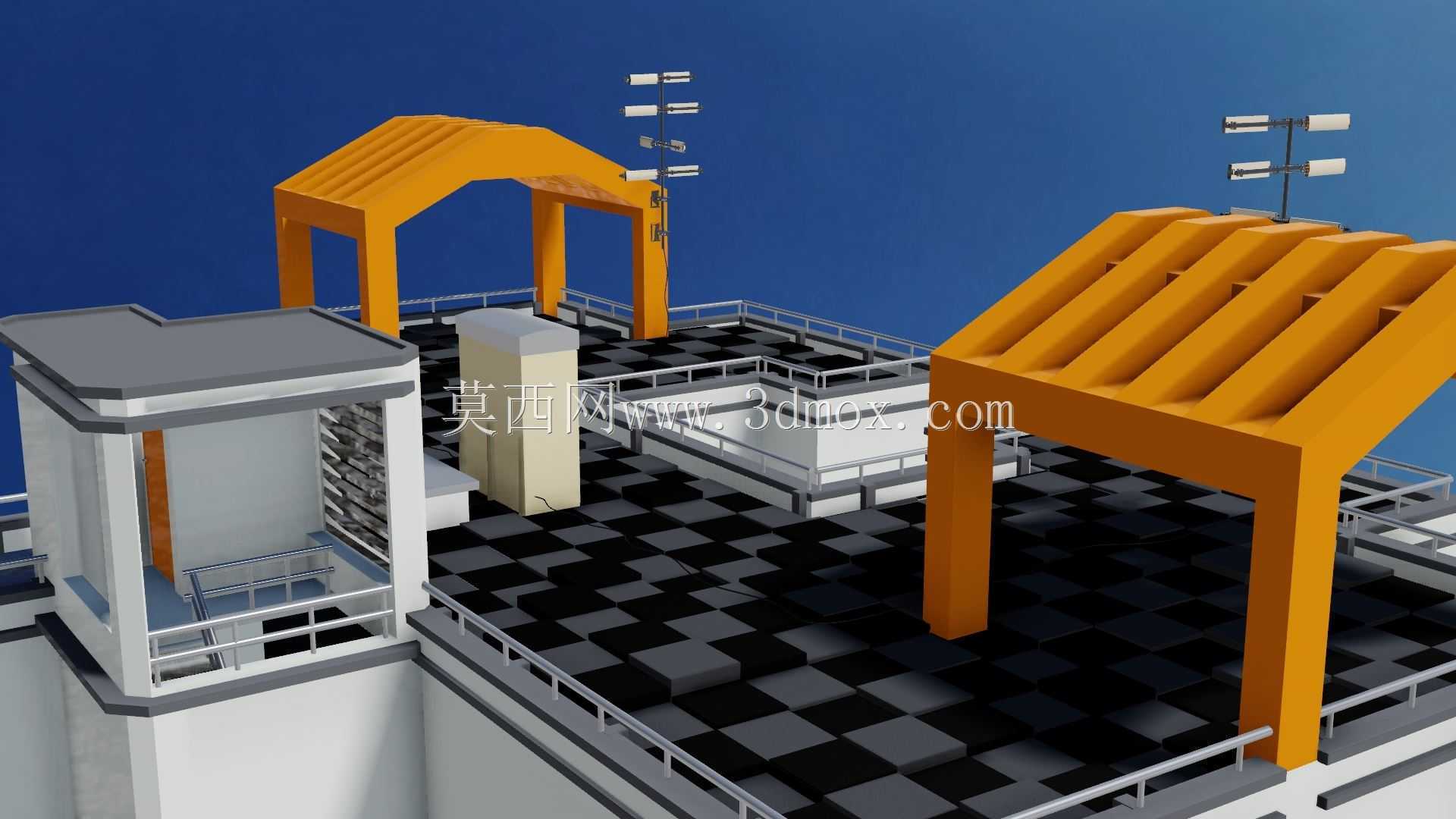

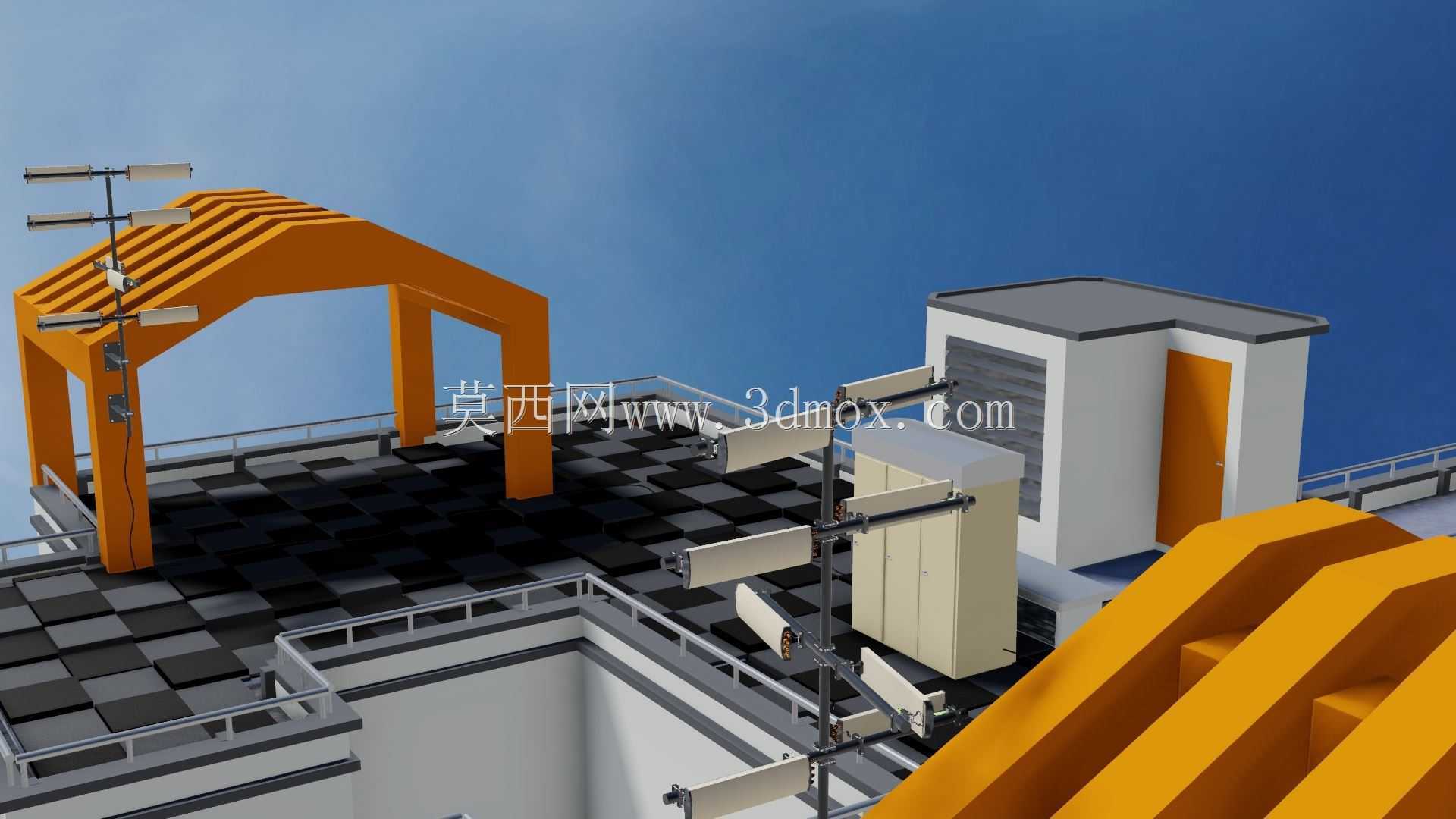

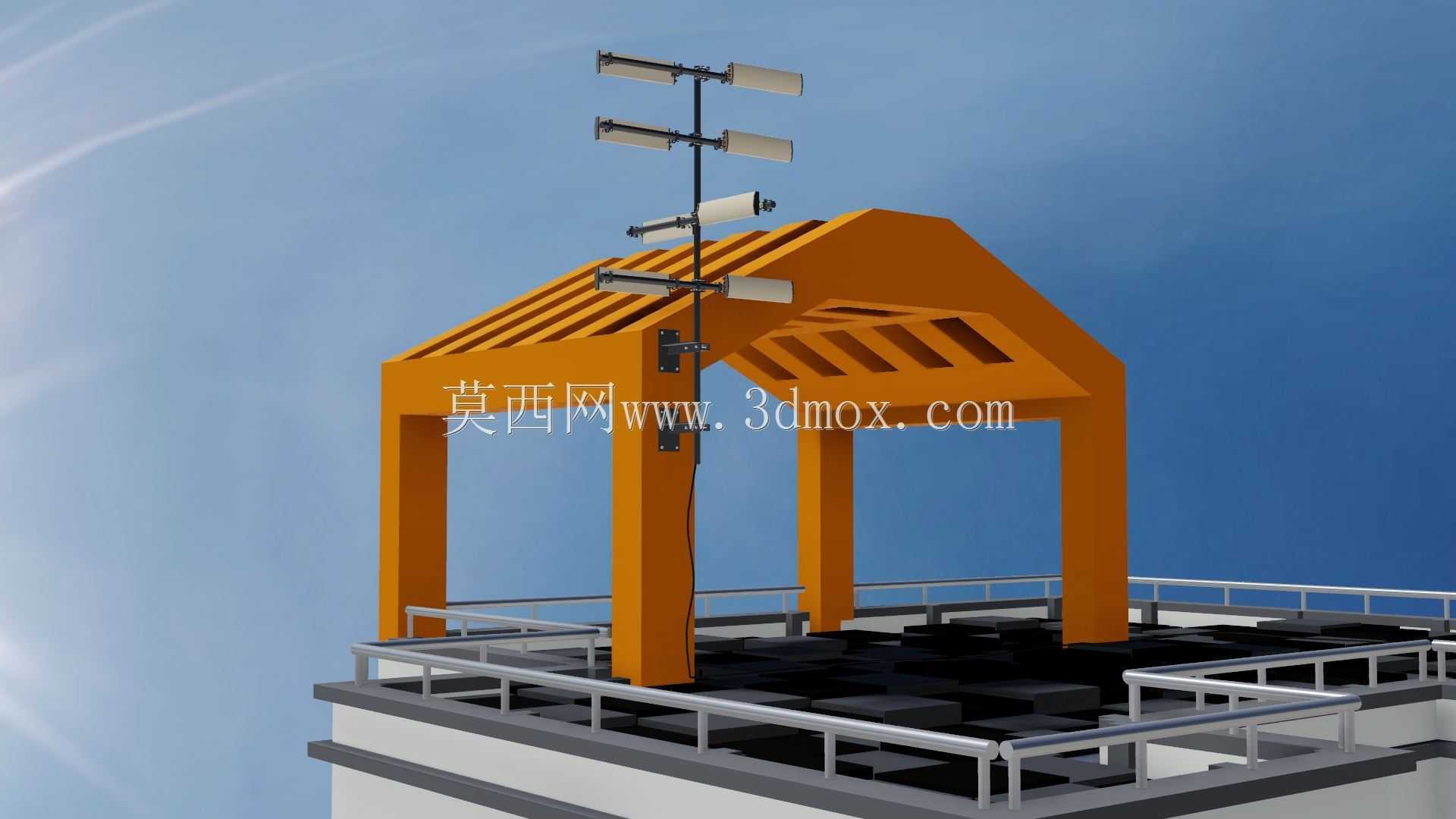

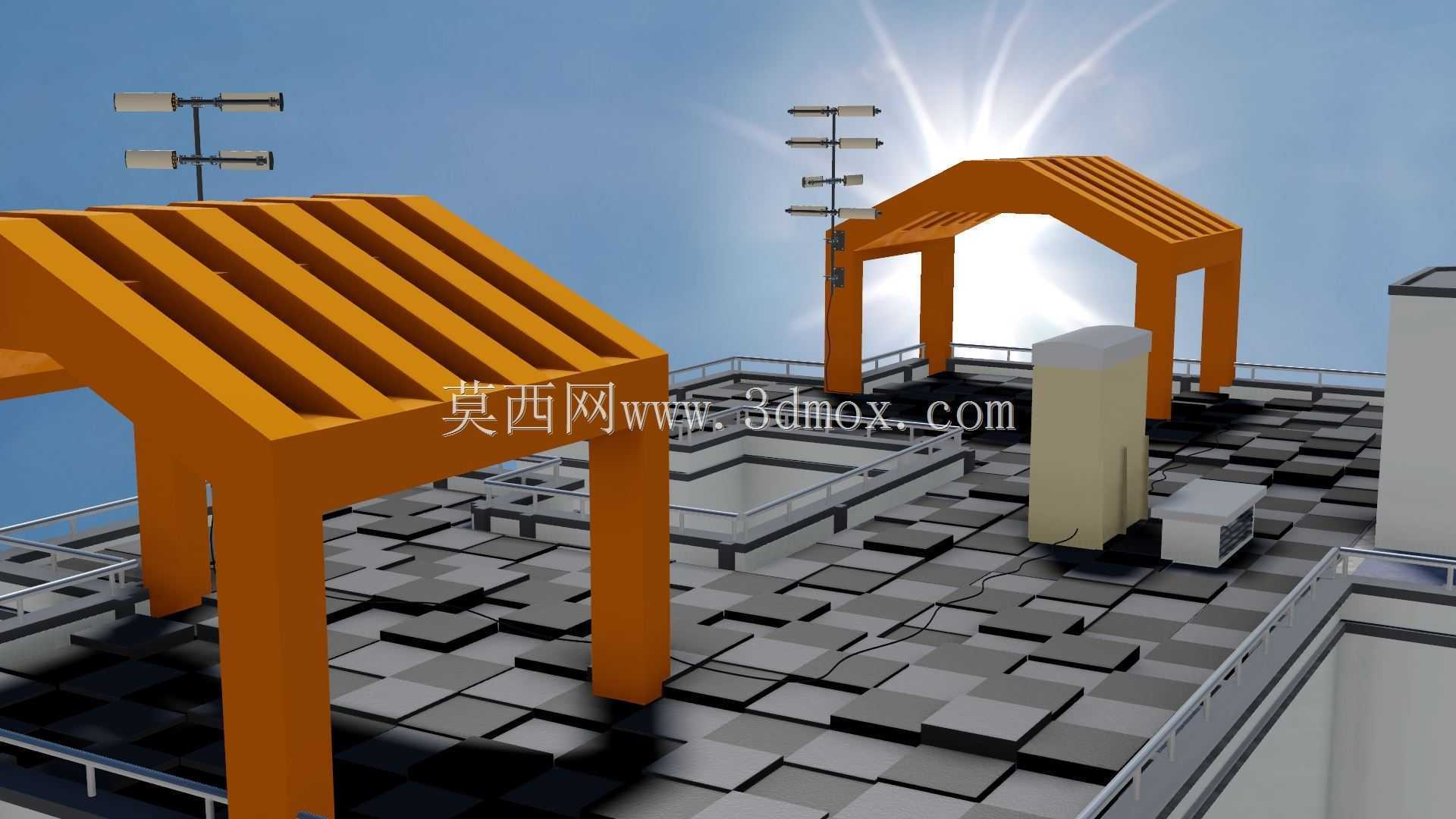

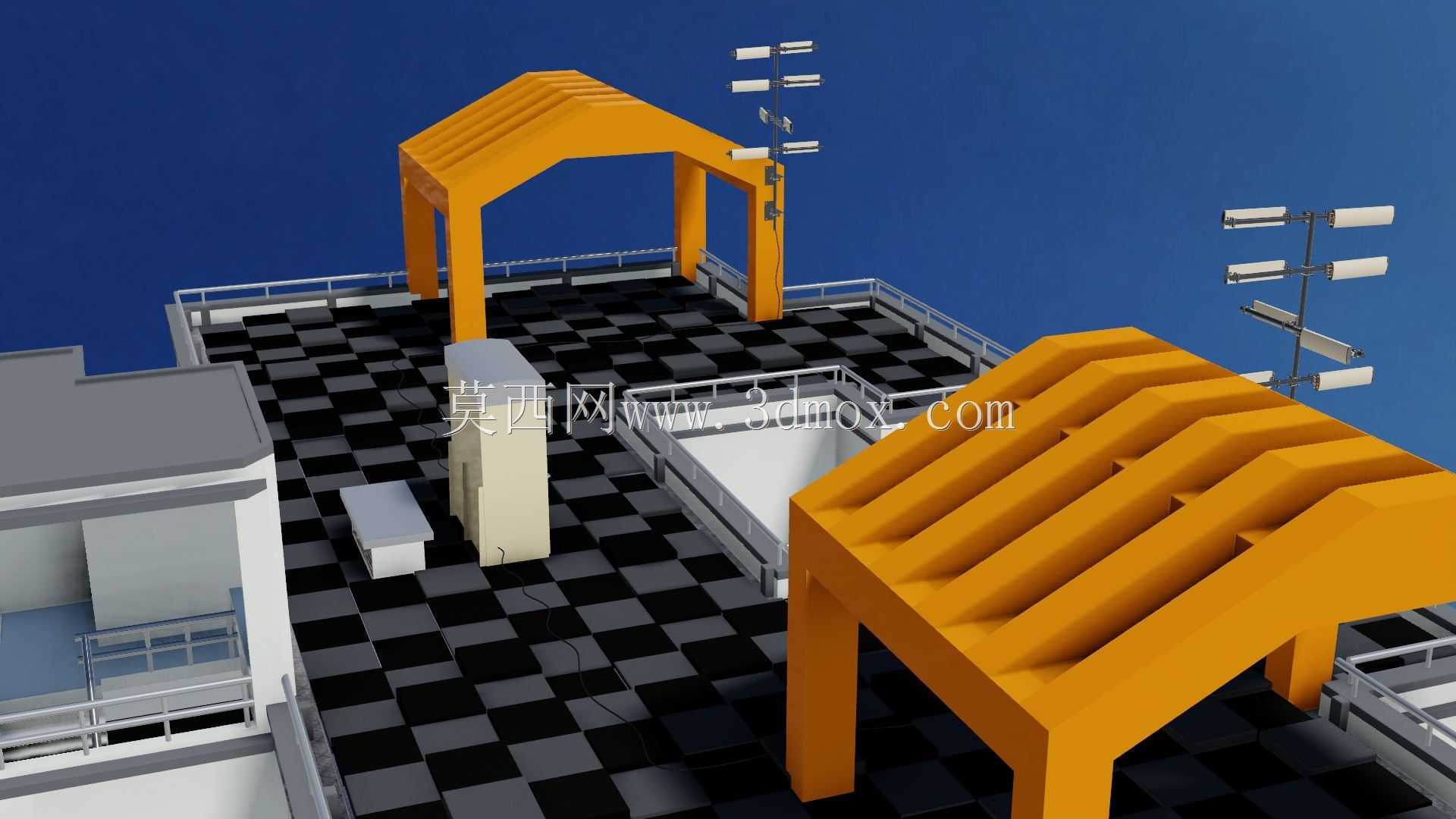

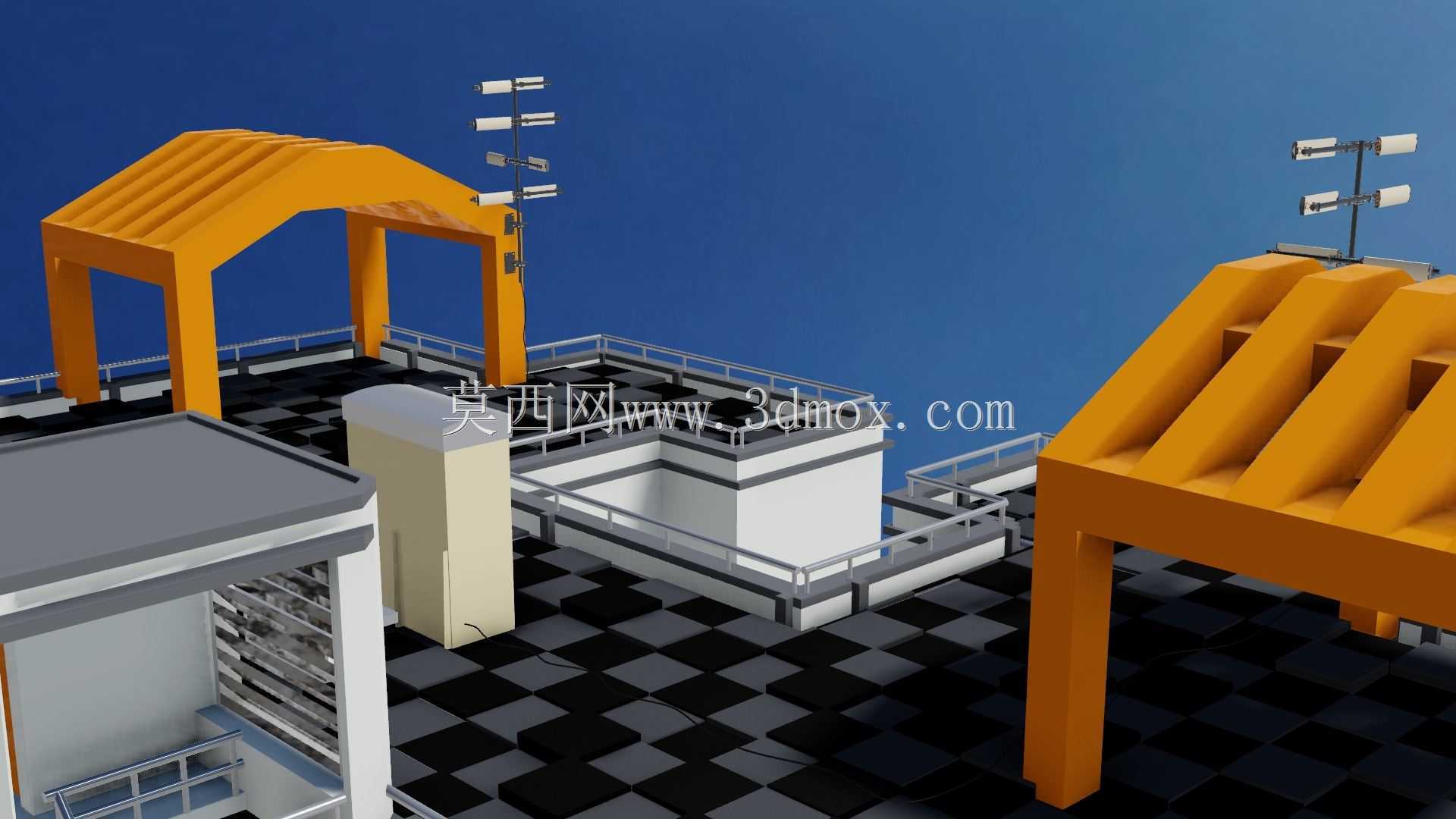

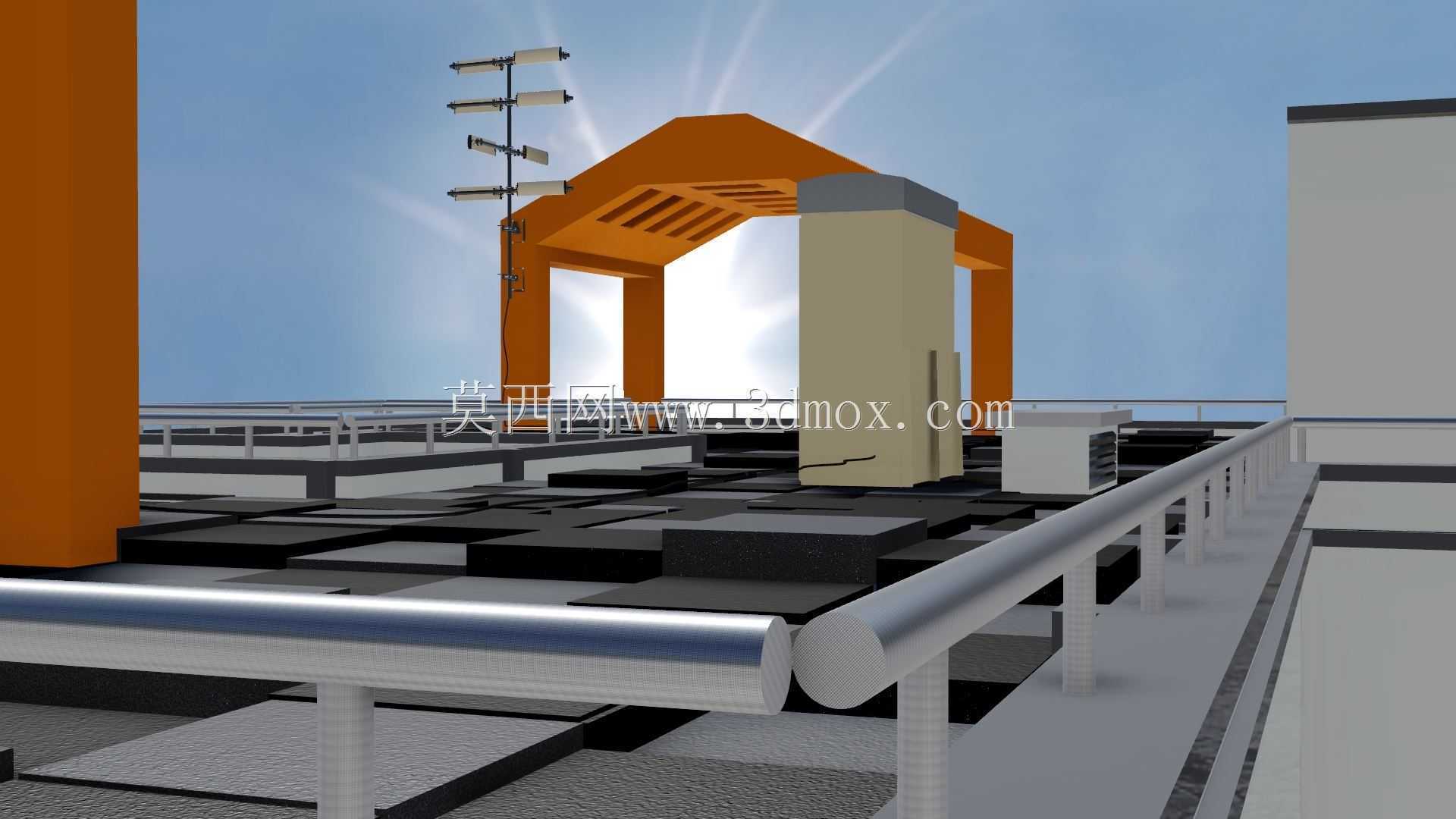

  把信号辐射范围覆盖到整个小区的目标区域。很多新手做这类屋面安装设计时,最容易忽略的就是建筑结构的荷载边界,这个模型里的两个天线支撑框架,我当时特意选了和屋面原有造型同色系的橙色涂装,不是为了好看,是因为老旧小区的屋面很多都做了坡檐或者装饰构架,把天线支撑结构做成和原有建筑装饰接近的样式,能大幅降低业主的抵触情绪,毕竟很多居民对基站天线有顾虑,视觉上弱化设备的存在感,是站点能顺利落地的关键前提。再说说设备的实际用途,这套站点的核心是两套Hbs定向收发天线,搭配屋面中部的一体化射频单元,定向天线的主瓣方向精准对准小区内部的信号盲区,上倾角度控制在3度到5度之间,既避免信号越区覆盖到周边主干道造成导频污染,做通讯基站配套结构设计快十二年,经手的屋面站点安装方案少说也有四百多套,这套Hbs站点天线的屋面安装模型,是去年配合运营商做老旧小区信号补点时攒的典型方案,当时前后改了七版才过了物业、结构、网优三方的会审,现在把建模时的核心考量捋清楚,给做同类站点设计的同行做个参考。首先说应用场景,这类站点主要针对建成超过十五年的老旧多层住宅小区,这类小区当初建设时没有预留通讯基站的安装位置,地面没有多余空间落地建站,楼内的信号盲区集中在高层的北向房间、地下车库入口以及小区中心的活动区域,传统的地面宏站因为周边建筑遮挡,信号衰减严重,没法实现有效覆盖,所以选择在小区中心位置的住宅楼屋面架设天线,利用屋面的高度优势,

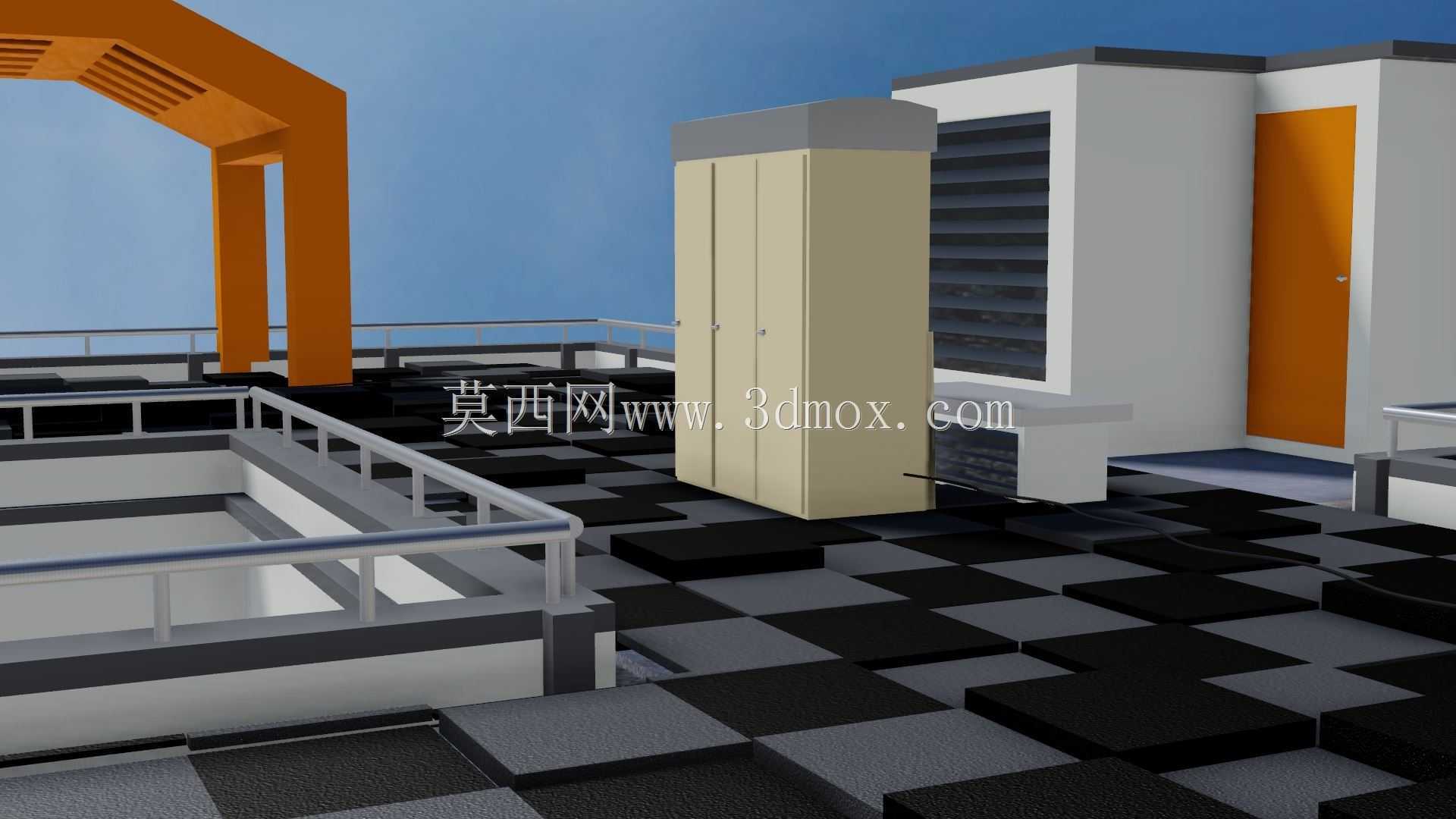

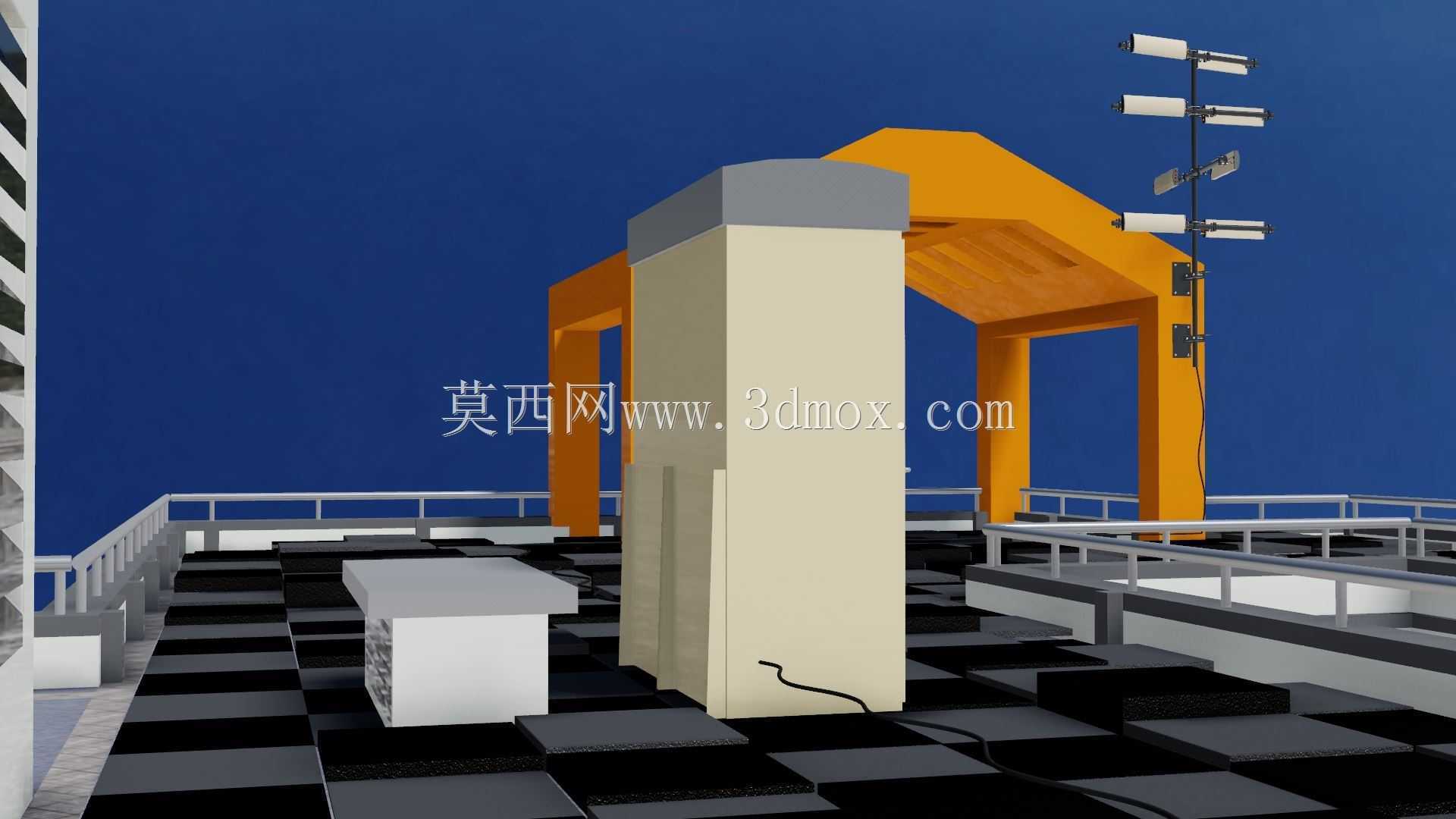

  也能保证楼内高层区域的信号强度达标。建模时我特意把天线的安装支架做了可调节的结构段,每段支架预留了三个不同高度的安装孔位,现场施工时可以根据实际的屋面障碍物高度调整天线的架设高度,不用现场二次切割焊接,能减少至少三分之一的高空作业时间。关于安装边界的考量,我在建模时把屋面的所有附属结构都做了1:1的还原,包括屋面的防水保护层、通风井、电梯机房、排水天沟,甚至连屋面的检修通道宽度都留足了1.2米的净空,所有设备的安装位置都避开了屋面的防水卷材搭接缝,支撑脚的位置都选在屋面结构梁的正上方,每个支撑脚下方都预设了30030020mm的混凝土配重块,不用打膨胀螺栓破坏屋面防水层,这一点是老旧小区屋面建站的硬性要求,一旦打穿防水层造成屋面漏水,后续的整改成本比建站成本高好几倍。再说说设计思路里容易踩的坑,很多同行做这类模型时只做天线和主设备,忽略了馈线的走线路由,这个模型里我把所有馈线的走线都做了模拟,从天线端到射频单元的馈线全部沿屋面的原有女儿墙支架敷设,转弯处全部做了曲率半径不小于馈线直径15倍的圆弧过渡,避免馈线弯折过大造成信号损耗,馈线每隔0.8米设置一个固定卡子,所有固定卡子都垫了橡胶垫片,防止长期风振磨损馈线外皮。还有天线的风荷载计算,我建模时按照当地50年一遇的基本风压取值,支撑框架的型材选用40403mm的镀锌方管,焊接处全部做了两道防锈漆加一道面漆处理,框架的四个支撑脚之间加了斜向支撑,保证在12级大风下结构的形变不超过1/500,不会因为风载造成天线角度偏移,影响信号覆盖效果。另外,模型里的射频单元安装位置特意选在距离两套天线等距的位置,这样两路馈线的长度差不超过1米,能把信号的传输损耗差控制在0.5dB以内,保证两个扇区的信号覆盖均衡。还有屋面的安全距离,所有带电设备距离屋面的金属避雷带都保持了1.5米以上的安全距离,设备的接地端直接和屋面的避雷带做了可靠连接,接地电阻控制在4欧姆以内,满足通讯站点的防雷要求。很多新手做设计时容易把天线架得越高越好,实际上这个站点的天线架设高度只比屋面最高的装饰构架高0.8米,既保证了信号的视距传输,也不会因为高度过高成为明显的视觉污染源,当时物业会审时就是因为这个设计没有破坏建筑的整体立面效果,才顺利通过了审批。还有设备的维护空间,我在每个天线的后方都留了0.8米的操作空间,射频单元周围留了1米的维护通道,后期维护人员不用攀爬其他结构就能完成设备的调试和检修,不用额外搭设检修平台,降低了后期的维护成本。建模时我还特意模拟了不同季节的太阳高度角,保证天线不会被电梯机房或者其他屋面构筑物长时间遮挡,避免因为日晒温度过高影响设备的使用寿命,射频单元的安装位置选在通风良好的区域,避开了屋面的热风出口,保证设备运行时的散热效果,不会因为高温造成设备宕机。这套模型里的所有安装尺寸都是经过现场反复核对的,没有理想化的设计,所有结构都考虑了现场施工的可行性,

  比如支撑框架的所有型材都是市场上常规的现货规格,不用特殊定制,能降低材料采购成本,所有连接螺栓都用的是标准的M12镀锌螺栓,现场安装时不用特殊工具,普通的安装队伍就能完成施工,不需要专业的结构施工人员进场。另外,模型里还考虑了后期扩容的预留空间,在支撑框架上预留了两个额外的天线安装位,后期如果需要增加5G天线或者其他频段的设备,不用重新制作支撑框架,直接在预留位置安装即可,能减少后期扩容的施工量和成本。做这类通讯站点的三维设计,最核心的不是把模型建得多么精致,而是要把现场的所有约束条件都考虑进去,从结构安全、防水要求、信号覆盖、施工难度、维护便利、业主接受度多个维度平衡,才能做出能真正落地的方案,而不是只能看的效果图。

  很多刚入行的设计师总觉得结构计算是结构工程师的事,实际上作为做站点布局的三维设计人员,必须清楚每个安装位置的荷载限值,清楚每个设备的安装要求,清楚现场的施工边界,才能避免设计出来的方案到了现场没法实施,反复改图耽误工期。我做这个模型的时候,前后去现场测了三次尺寸,包括屋面的实际标高、每个构筑物的准确位置、屋面的排水坡度,甚至连屋面现有避雷带的具体走向都做了记录,才最终确定了所有设备的安装位置,保证模型和现场实际情况的偏差不超过20mm,施工队拿着模型导出的图纸就能直接放线施工,不用现场再调整位置。还有一个细节,模型里的天线支架上特意做了接地端子的预留位置,不用现场焊接接地端子,直接用螺栓连接接地线即可,能减少高空焊接作业的风险,毕竟屋面作业属于高空高危作业,减少焊接工序就能降低施工的安全风险。另外,所有设备的安装位置都避开了屋面的排水口,不会因为设备安装阻碍屋面的雨水排放,避免雨季造成屋面积水。这些细节很多时候不会出现在正式的设计说明里,但却是决定一个站点能不能顺利建成、能不能长期稳定运行的关键。
