翅片式换热设备结构设计方案

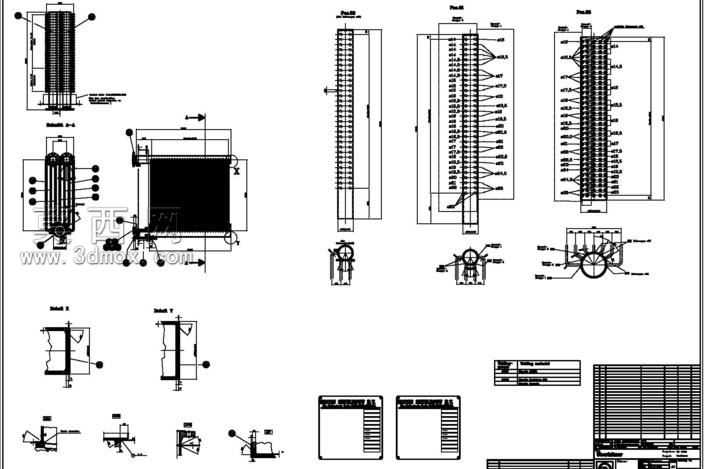

本作品为翅片式换热器的三维结构设计成果，建模阶段依托参数化三维设计软件完成全尺寸结构搭建，首先依据换热工况的热负荷计算结果，确定核心换热芯体的基础尺寸参数，逐一完成换热管束、翅片组、端板、管箱、进出口接管等核心部件的建模。建模过程中严格遵循机械制图投影规范，同步完成多视角工程视图的对应匹配，确保三维模型与二维工程图的尺寸完全一致，所有配合公差、安装孔位、连接结构均按照工业换热设备的通用设计标准设定。材质设定环节，针对不同部件的使用场景匹配对应材质属性：换热管束采用导热性能优异的薄壁金属材质，翅片组设定为高导热系数的铝合金材质以强化散热效率，端板与管箱部分采用承压性能良好的碳钢材质，进出口接管根据介质特性匹配对应耐腐蚀材质参数，所有材质的表面粗糙度、导热系数、承压强度参数均参考工业实际应用标准设置。结构设计上，采用错排管束搭配高密度翅片的结构形式，通过增大换热接触面积提升热交换效率，管束与翅片的连接结构设定为紧密胀接配合，避免接触热阻影响换热效果；端板处设置定位结构与密封槽，保障设备组装后的承压密封性能，进出口接管采用标准法兰连接结构，适配工业管路的通用安装尺寸，同时预留安装支耳结构，方便设备在整机系统中的固定安装。设计思路围绕换热效率、结构强度、安装通用性三个核心维度展开，前期通过热力计算确定最优的翅片间距、管束排布方式，在保障换热面积满足工况需求的前提下，尽可能优化流体流通路径，降低介质流动阻力；结构强度层面，对承压部件的壁厚、连接位置做了加强设计，满足不同压力等级工况下的使用需求；安装通用性上，所有外接接口、安装尺寸均参考行业通用标准设定，可直接适配多数暖通、制冷、工业散热系统的安装要求，模型完成后经过干涉检查，所有部件无装配干涉，可直接用于后续的工程出图、生产加工参考以及虚拟仿真验证。
