小型螺杆式手动夹紧工装结构设计

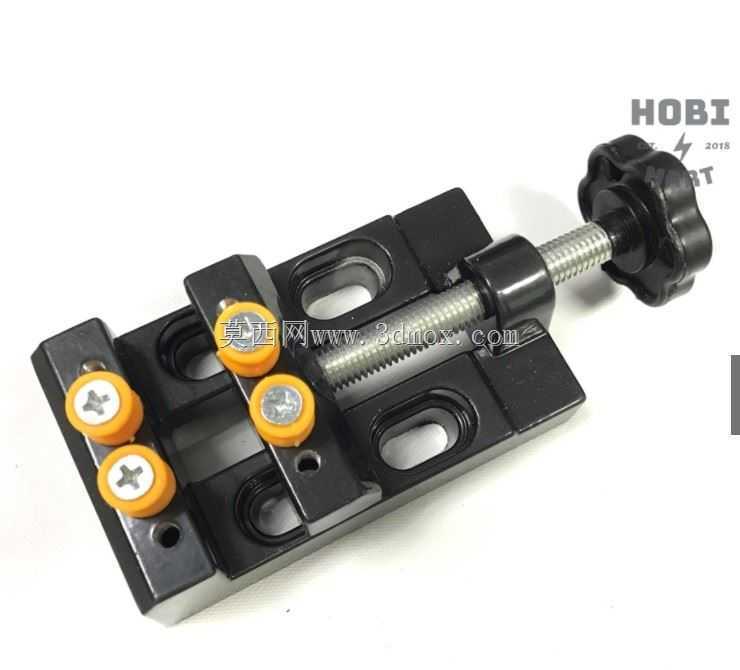

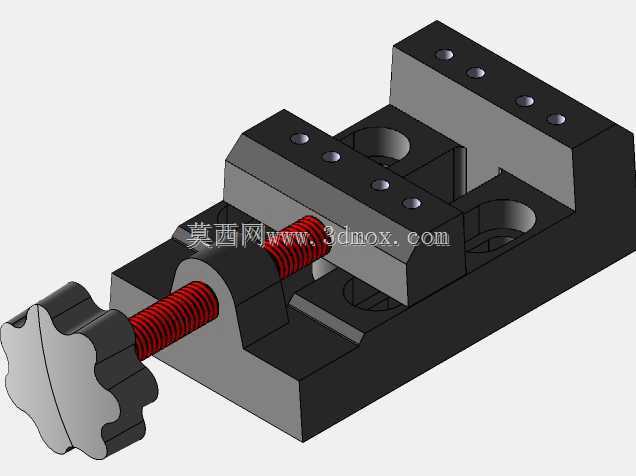

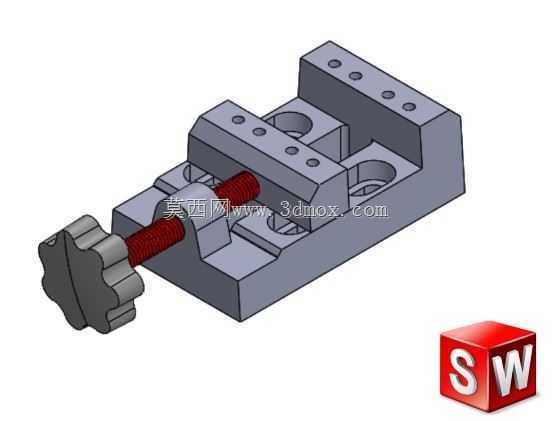

　　这款小型手动夹紧工装，核心采用梯形螺杆传动实现夹紧动作，主体结构选用铝铸件加工成型，整体结构紧凑，占用安装空间极小，适合在狭小作业台面、精密检测工位、小型零件加工工序中作为工件装夹载体使用。从实际应用场景来看，这类小型夹紧工装常被布置在光学检测平台、小型台式钻床、精密打磨工位、3D打印后处理工位上，用来夹持尺寸较小的金属、塑料工件，完成钻孔、打磨、尺寸检测、装配对位等工序，相比大规格机用虎钳，它的自重更轻，安装移位更灵活，不会对轻型作业台面造成额外负载压力。

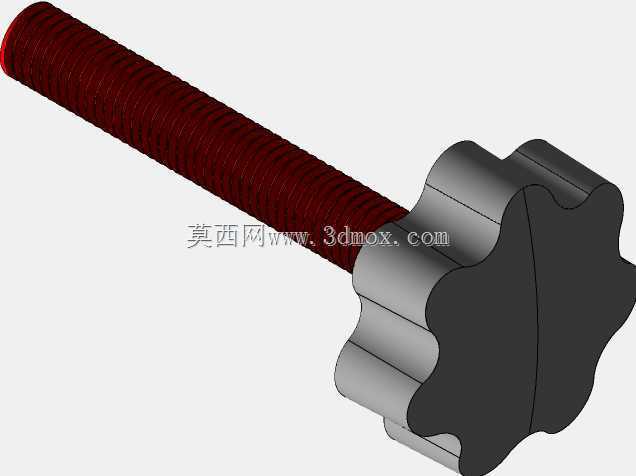

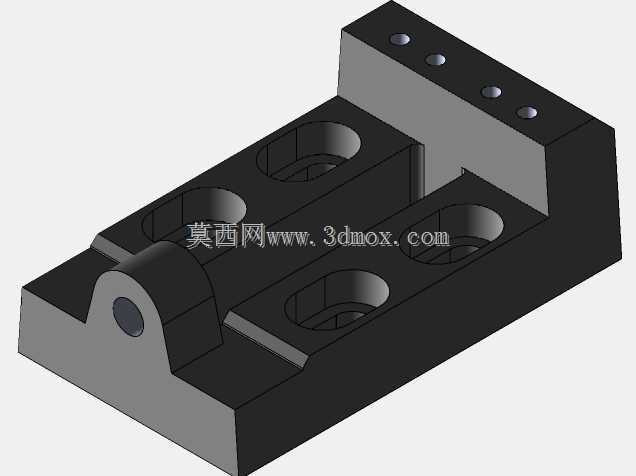

　　从功能特性上看，该工装采用星形手轮作为操作端，手轮边缘做了防滑齿形结构，操作人员徒手即可施加足够的拧紧力矩，不需要额外借助加力杆，就能实现对工件的稳定夹紧，螺杆与活动钳身之间采用间隙配合的连接结构，夹紧过程中活动钳身可沿底座导轨做直线往复运动，不会出现卡滞、偏摆的问题。固定钳身与底座为一体化铝铸结构，底座上预留了多个沉头安装孔，可通过内六角螺丝直接固定在工作台面或者专用工装板上，安装孔的位置做了沉头处理，螺丝锁紧后头部不会突出底座平面，不会影响工件在钳口位置的放置，也不会刮伤接触的工作台面。

　　设计思路上，这款工装优先考虑了轻量化与操作便捷性的平衡，铝铸件主体在保证结构刚性的前提下，尽可能削减了非受力区域的材料厚度，整体自重控制在较低水平，单人即可完成搬移与安装。钳口部分做了平面精加工处理，两个钳口的平行度控制在较高精度范围内，夹紧小型工件时不会出现工件翘起、夹偏的问题，针对薄壁类小型零件的装夹需求，钳口平面没有做额外的齿形结构，避免夹紧力过大在工件表面留下压痕，适合装夹表面质量要求较高的精密小零件。螺杆部分采用标准梯形螺纹，传动效率适中，具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱问题，不需要额外增加锁止结构，简化了整体结构的零件数量，降低了后期维护的难度，日常使用仅需要定期在螺杆与导轨配合位置涂抹润滑脂，即可保证长期顺畅运行。

　　从安装边界与外形尺寸来看，该工装的底座为矩形结构，整体长度方向尺寸适配小型工作台的安装空间，宽度方向不会占用过多台面位置，固定钳身的高度做了合理控制，夹紧工件时的钳口最大开口尺寸覆盖常见小型零件的装夹需求，钳口深度满足常规小零件的夹持长度要求，不会因为夹持深度不足导致工件装夹不稳。底座上的安装孔采用对称布置方式，既可以实现单台工装的独立固定，也可以多台并排安装在同一块工装板上，组成多工位装夹结构，适配小批量零件的连续加工、检测作业。在实际使用过程中，这类小型工装还可以根据具体的作业需求，在钳口位置加装定制的软钳口垫片，比如铜片、尼龙片等，进一步保护工件表面，也可以针对特殊外形的零件，定制仿形钳口，实现异形零件的快速定位夹紧，拓展工装的适用范围。

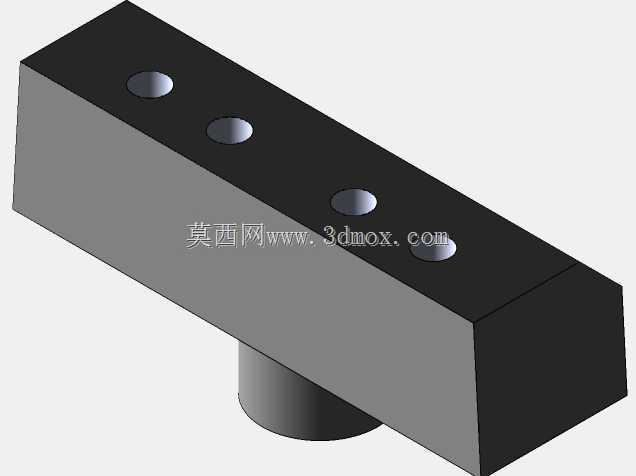

　　结构细节上，活动钳身与底座导轨的配合面做了耐磨处理，长期反复滑动也不会出现过度磨损导致的配合间隙过大问题，螺杆的端部设置了限位结构，防止操作过程中螺杆旋出行程范围造成零件脱落，手轮与螺杆的连接采用销钉固定，传递扭矩可靠，不会因为频繁正反转操作出现手轮打滑的问题。整体结构没有复杂的异形曲面，所有加工面均为常规平面、回转面，采用普通的铣削、车削、钻削工艺即可完成全部零件的加工，制造成本较低，适合小批量生产制作，也方便维修时更换易损零件。在精密装配工位上，这类小型虎钳还可以配合分度盘、回转工作台使用，完成小型零件的多角度加工、检测作业，因为自身重量轻，安装在回转工作台上不会增加过多的转动惯量，不会影响回转工作台的定位精度。
