电机与传感器用空心圆柱耦合连接件

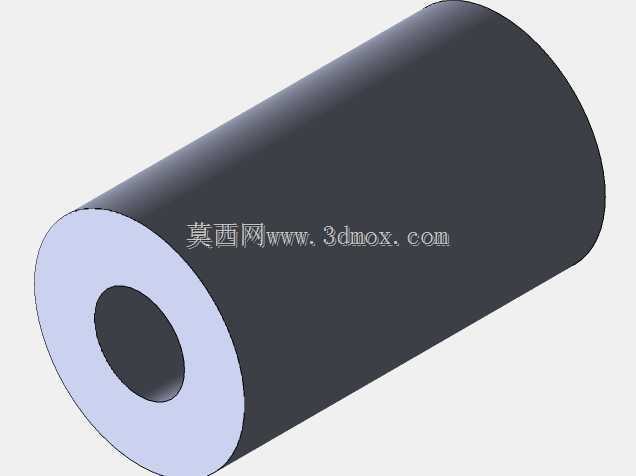

　　在小型自动化传动单元、精密检测设备的轴系布局里，这类空心圆柱结构的耦合件，主要承担电机输出端与传感检测端的动力衔接作用，解决两端轴径存在差异、安装同轴度存在微小偏差时的扭矩平稳传递问题，避免硬连接带来的轴系憋劲、传感器检测信号受径向窜动干扰的情况。从结构设计来看，整体采用等外径空心圆柱构型，外圆做了均匀壁厚设计，既保证足够的扭转刚度，又能控制整体重量，降低高速运转时的转动惯量，适配小功率驱动单元的负载特性。内孔为同轴贯通设计，两端可分别适配电机输出轴与传感器输入轴的安装需求，孔壁与轴的配合可根据实际工况选择过渡配合或者小间隙配合，搭配顶丝或者键槽实现周向固定，保证扭矩传递过程中无相对滑转。

　　实际应用场景中，这类耦合件常出现在小型输送线的转速检测工位、精密转台的角度反馈单元、小型执行器的动力输出端，当电机需要将转动动作同步传递给旋转编码器、霍尔转速传感器这类检测元件时，不需要额外加工复杂的连接法兰，直接通过该耦合件实现两端轴的对接，大幅缩减安装空间。设计过程中需要重点控制内孔与外圆的同轴度公差，通常同轴度要求控制在0.02mm以内，避免转动过程中因为偏心带来的径向跳动，导致传感器采集的转速、角度信号出现周期性误差，影响整个设备的控制精度。壁厚的选择需要结合传递的额定扭矩计算，针对小功率微特电机的配套场景，壁厚通常保持在3-5mm区间，既可以承受额定工况下的扭转剪切力，又不会因为刚度过大失去微小偏差的补偿能力。

　　安装边界方面，这类耦合件的轴向长度需要匹配两端轴的插入深度，通常两端轴的插入深度不小于内孔直径的1.2倍，保证连接的稳定性，避免运转过程中出现轴脱出的情况。外圆表面不设置额外的凸起结构，安装时不需要预留太大的径向空间，可适配紧凑安装位的布局需求，在狭小的设备腔体内部也能完成装配。和传统的刚性法兰联轴器相比，这种一体化空心圆柱耦合件没有多余的连接螺栓、垫片等零散零件，装配步骤更简单，只需要将两端轴分别插入内孔，锁紧固定件即可完成安装，后期维护拆卸也更便捷，不需要拆解周边的其他管线或者结构件。

　　从功能特性上看，该结构没有设置弹性缓冲结构，属于刚性耦合范畴，适合两端轴安装同轴度较好、传动载荷平稳、无频繁正反转冲击的工况，能够无背隙地传递转动动作，保证传感器采集的信号与电机实际转动状态完全同步，不会因为连接间隙出现信号延迟或者角度误差。在选型匹配时，需要先确认两端连接轴的直径尺寸，选择对应内孔规格的耦合件，同时核算实际传递的最大扭矩，确保耦合件的抗扭强度留有1.5倍以上的安全余量，避免过载情况下出现耦合件断裂、轴系损坏的问题。外圆的光滑设计也方便后续加装防尘罩或者防护套，在有粉尘、少量切削液的工况下，可搭配简单的防护结构避免杂质进入内孔配合面，磨损轴表面或者影响连接精度。
