20x20规格工业铝型材结构设计

　　在小型自动化检测工位、桌面级实验工装、轻载传感器安装支架的搭建场景中，20x20规格的欧标铝型材是应用频次极高的基础构件，这类型材的截面尺寸刚好适配小空间内的结构搭建需求，不会占用过多设备安装空间，同时能满足轻载工况下的结构强度要求。从实际选型角度看，这类小截面铝型材常被用于光电传感器、接近开关的安装支架制作，也可作为小型输送线的侧边挡边框架、桌面式测试治具的主体支撑结构，部分紧凑型电子组装工位的物料导槽框架，也会选用该规格型材做主体，搭配对应的紧固件就能快速完成结构拼装，无需额外做焊接、表面防锈处理，大幅缩短工装的制作周期。

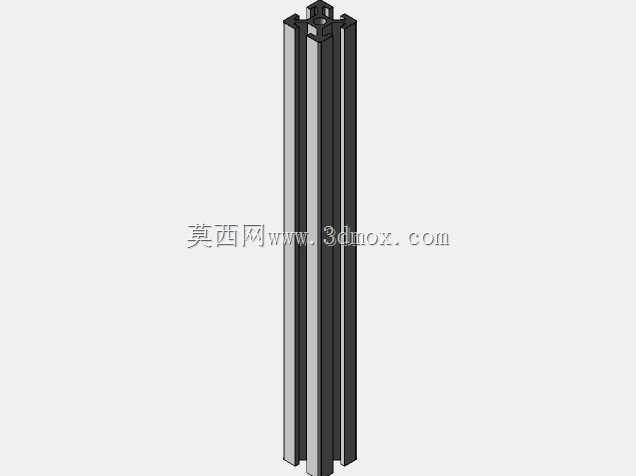

　　这款型材的截面设计采用了常见的槽式结构，四个侧面均预留了标准T型槽位，槽口尺寸适配通用的T型螺栓、滑块螺母，安装时不需要对型材做额外的打孔攻丝处理，只需将预置螺母滑入槽内对应位置，就能完成各类安装板、传感器固定座、活动铰链的连接固定，槽道内部的空间也可用于布设设备的信号线缆、低压气管，让工装的走线更加规整，避免线缆外露造成的剐蹭、积尘问题。型材的四个棱边做了小尺寸的圆角过渡处理，既避免了尖锐边角造成的安装磕碰，也不会因为圆角过大影响端面连接板的贴合安装精度。

　　从设计思路上看，这款20x20铝型材的壁厚选取兼顾了结构强度与材料成本，常规轻载工况下，单根1米长度的型材垂直放置可承受不低于15kg的静载荷，水平跨距400mm时的中部挠度可控制在0.2mm以内，完全满足传感器安装、小型工装框架的精度要求。型材的中心位置预留了标准的安装孔位，可用于端面的脚轮、调平地脚、连接角码的固定，多根型材拼接时，可搭配对应的直角角码、三维连接件完成L型、T型、十字型的结构连接，拼接后的框架整体形位公差可控制在每米0.1mm以内，能满足多数小型自动化设备的框架精度要求。

　　在安装边界方面，这款型材的截面外轮廓尺寸严格控制在20mm×20mm，设计配套结构时，相邻型材的安装间隙预留0.2mm即可满足装配要求，T型槽的内部深度可适配M4、M5规格的标准紧固件，安装外置配件时，螺栓的拧入深度不超过8mm就不会触碰到型材的对侧壁面，避免造成型材变形。如果需要在型材上安装活动部件，比如直线滑动模块、可调式传感器安装座，可直接在槽内装入对应的滑动螺母，调整位置时只需松开螺栓就能沿槽道滑动，调整到目标位置后锁紧即可，不需要对型材做二次加工。

　　实际工程应用中，这类小规格铝型材也常被用于设备的安全防护栏小型框架、电气柜内部的元件安装导轨支撑、3D打印机的框架结构搭建，因为其截面尺寸统一，搭配对应的端盖、槽封条就能完成外观的美化处理，外露的槽道用封条填充后，不会积留灰尘、切削碎屑，日常维护时只需擦拭表面即可。和同尺寸的方钢焊接框架相比，这种铝型材不需要做表面喷漆、镀锌处理，材料本身的氧化层就具备不错的防锈能力，在常规车间环境下长期使用也不会出现锈蚀问题，而且拼装完成的框架如果需要调整结构，只需拆卸紧固件就能重新组合，材料的重复利用率远高于焊接钢结构，非常适合需要频繁迭代调整的实验工装、小批量定制设备的结构搭建。

　　在做结构受力校核时，需要注意如果是作为悬臂结构使用，20x20型材的悬臂长度建议不超过300mm，端部载荷不超过5kg，避免长期受力造成型材弯曲变形；如果是作为垂直支撑柱使用，两端搭配端面连接板固定时，单根型材的支撑高度建议不超过1.5米，过高的支撑需要搭配横向的加强型材做拉结，提升框架的整体稳定性。型材的端面加工精度控制在Ra3.2以内，和连接板贴合时不需要额外加调整垫片就能保证连接的垂直度，对于有接地要求的设备框架，只需在型材槽内接入对应的接地端子，就能利用型材本身的导电性实现整个框架的等电位连接，不需要额外布设接地铜排，简化电气安装的工序。
