连杆式平行夹持微型机械夹爪结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611256
  • 连杆式平行夹持微型机械夹爪结构
  • 连杆式平行夹持微型机械夹爪结构
  • 连杆式平行夹持微型机械夹爪结构
  • 连杆式平行夹持微型机械夹爪结构
  • 连杆式平行夹持微型机械夹爪结构
  • 连杆式平行夹持微型机械夹爪结构
  • 连杆式平行夹持微型机械夹爪结构

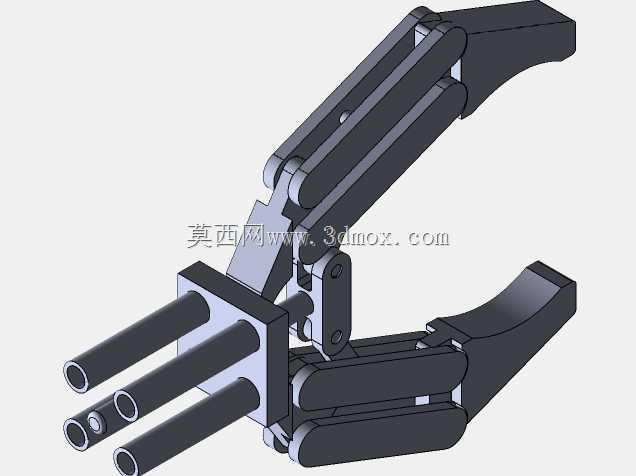

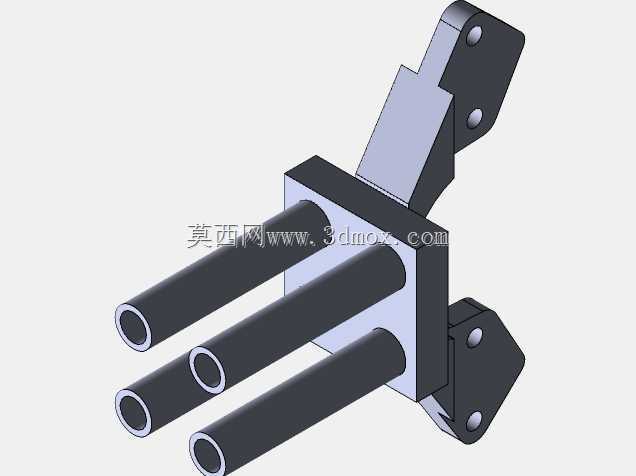

  这类微型夹持结构多部署在小负载自动化工位的执行末端,常见于3C电子元器件分拣、实验室微量样本转移、小型精密组件装配等场景,适配小行程、低夹持力的作业需求,不会对易损薄壁工件、微型精密零件造成压伤或形变。从结构原理来看,该夹爪采用多组连杆铰接的传动方案,通过后端安装面的驱动输入带动连杆组做平面运动,最终实现两根夹指的平行开合动作,相较于单支点回转式夹爪,平行夹指在开合全程能保持夹持面与工件的平行接触,夹持受力更均匀,不会出现夹指回转导致的工件翘起、夹持点偏移问题,适配规则方形、圆柱形小工件的稳定抓取。设计阶段优先考虑了安装边界的适配性,后端预留的三根平行安装柱可直接对接标准微型滑台、小行程气缸或者舵机输出端,

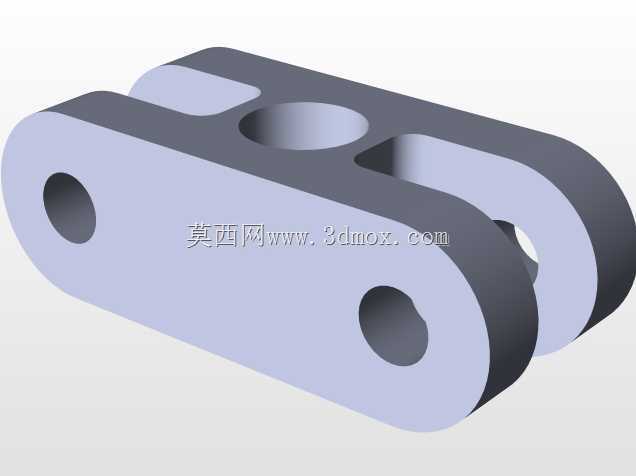

  安装孔位的间距参考了主流微型驱动部件的输出法兰尺寸,不需要额外做转接板即可完成装配,整体结构的外轮廓在夹指完全闭合状态下没有突出的铰接凸起,能伸入狭窄的工装间隙内完成取放作业,适配紧凑工位的空间限制。夹指的开合行程通过连杆的铰接孔位间距做了限定,初始设计阶段针对常见的微型工件尺寸范围,将单根夹指的开合行程控制在适配直径3mm到15mm工件的区间,夹持面做了平直的防滑接触面设计,没有额外加齿纹,避免在光洁的电子元器件表面留下夹痕,若需要夹持更小的工件,也可以在夹指端面加装定制的仿形夹块,铰接位置的销轴预留了足够的配合间隙,保证连杆运动过程中没有卡滞,同时控制了铰接处的旷量,避免夹指开合过程中出现偏摆影响夹持精度。从受力传递路径来看,

  驱动端的输入力通过三组对称布置的连杆均匀分配到两根夹指上,单侧夹指的受力点沿连杆方向传递,没有额外的侧向分力,能降低铰接销轴的磨损,延长结构的使用寿命,整体结构没有复杂的曲面加工特征,所有零部件都采用板材线切割或者常规铣削即可加工,不需要特殊的加工工艺,加工成本低,适合小批量的工位定制改造使用。在实际选型适配时,需要注意该结构本身不带驱动复位元件,需要搭配带复位功能的驱动部件,或者在铰接位置加装复位扭簧来实现开合动作的复位,夹指的夹持力大小完全由输入端的驱动力决定,可根据待夹持工件的材质硬度调整驱动力大小,适配从软质硅胶件到硬质金属小零件的不同夹持需求,结构的整体重量控制在较低水平,不会给搭载的机械臂或者滑台带来过大的负载负担,适合部署在对末端重量有严格限制的轻量自动化设备上。
