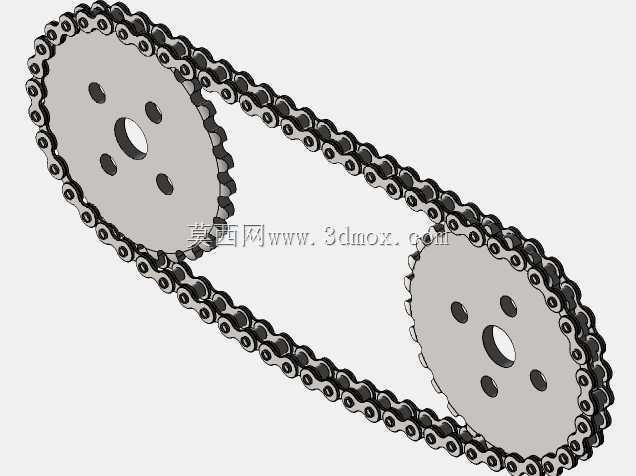

双链轮28齿滚子链条传动结构

　　这套链传动结构在各类工业传动场景中应用十分广泛，从轻型输送线的动力传递，到小型自动化设备的同步传动，再到工装夹具的动作联动，都能见到这类双链轮配合滚子链的结构身影。不同于齿轮传动对中心距的严格限制，也不同于带传动存在的打滑丢转问题，链传动能在两轴中心距较大的工况下保持准确的平均传动比，传动效率可达0.95以上，同时能适应多尘、油污、高低温等相对恶劣的车间作业环境，日常维护成本也远低于同步带等精密传动部件。

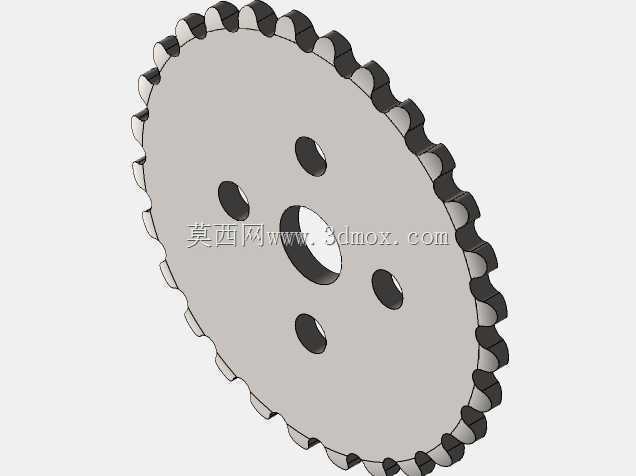

　　本次的结构采用两个参数完全一致的28齿链轮作为传动轮，链轮齿形按照标准滚子链啮合轮廓设计，齿槽圆弧能保证链节平稳啮入啮出，避免卡滞或跳齿问题。每个链轮上都设计了中心安装轴孔，轴孔周边均匀分布四个定位销孔，既可以通过平键与传动轴实现周向固定传递扭矩，也能通过销孔完成轴向定位，防止链轮在高速运转时出现轴向窜动。链轮的齿顶圆、齿根圆尺寸都经过参数化匹配，能适配对应节距的标准滚子链，不需要额外定制非标链条，降低了后期备件替换的成本。

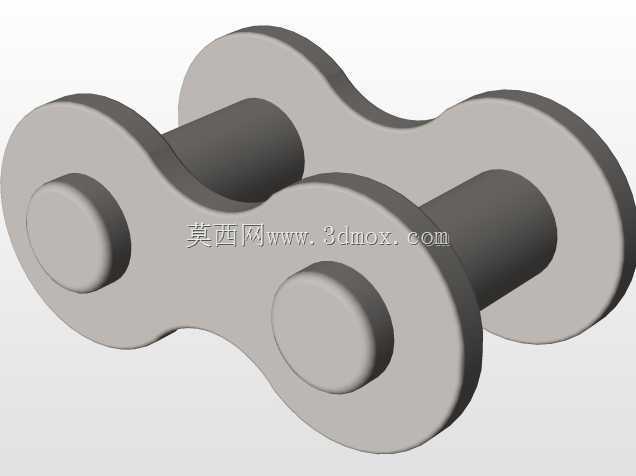

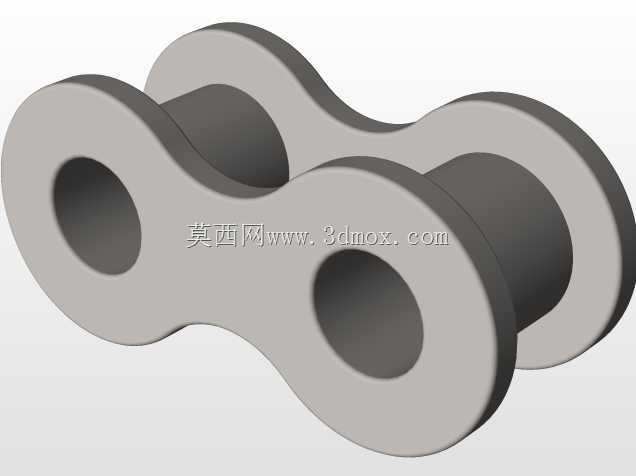

　　配套的滚子链由内链节、外链节交替铰接组成，每个链节包含外链板、内链板、销轴、套筒、滚子五个核心零件，滚子在啮合时能沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损。整套链条的长度可以通过调整路径参数灵活增减链节数量，适配不同中心距的安装需求，不需要重新绘制链节零件，只需要在装配环境中调整链条引导路径的长度，就能自动完成链节的阵列装配，大幅提升设计改型的效率。

　　在实际安装时，需要注意两链轮的端面必须处于同一平面内，偏差不能超过两轴中心距的千分之二，否则会加剧链条和链轮的偏磨，缩短使用寿命。同时链条安装时要保留合适的垂度，一般为中心距的百分之一到百分之二，垂度过大会导致传动过程中链条抖动，垂度过小则会增大轴承受力，加剧零件磨损。如果是垂直安装的工况，还需要适当调整张紧力，避免链条自重导致的下侧垂度过大引发跳齿。

　　设计过程中，链轮的齿形参数完全遵循机械设计手册中的规范，齿沟圆弧半径、齿工作段角度、齿顶圆弧都经过啮合校验，保证链节能顺利啮入和脱离，不会出现干涉问题。链板的外形采用8字形结构，在保证各个截面抗拉强度接近一致的前提下，尽可能减轻链条自身重量，降低运转时的惯性冲击。销轴和套筒之间采用间隙配合，保证铰接处能灵活转动，同时表面做硬化处理，提升耐磨性能。

　　这类链传动结构在选型时，需要根据传递的功率、主动轮转速、传动比要求确定链条的型号和链轮齿数，28齿的链轮属于中等齿数范畴，既不会因为齿数过少导致传动多边形效应加剧、运转平稳性下降，也不会因为齿数过多导致链条磨损后容易发生跳齿脱链问题，适配大多数中低速、中等载荷的传动场景。在输送设备应用中，还可以在链条上加装附件，用来承载输送工件，实现动力传递和物料输送的功能集成。

　　建模过程中，所有零件都采用参数化设计，链轮的齿数、节距、滚子直径，链条的节数、路径形状都可以通过修改参数快速调整，方便设计人员根据实际工况快速改型，不需要从零开始绘制。装配时采用路径配合的方式完成链条的装配，能真实模拟链条沿链轮转动的运动过程，方便在设计阶段验证运动干涉、检查传动轨迹是否符合预期，减少后期实物装配时出现的问题。
