20x40规格工业铝型材截面结构设计

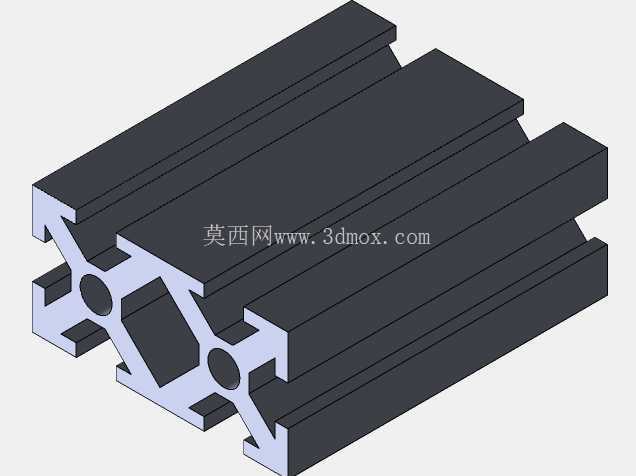

在非标自动化设备、小型实验台架、桌面级工装治具的搭建场景中，20x40规格的铝型材是应用频率极高的基础结构材料，这类型材兼顾了20系列型材的轻量化优势与40规格的单侧承载能力，适配多数低负载、高精度要求的小型设备框架搭建需求。从截面结构来看，这款型材采用对称式腔体设计，两侧预留标准T型槽道，槽口尺寸匹配行业通用的T型螺栓、滑块螺母规格，无需额外打孔攻丝即可完成相邻型材的直角连接、板材安装、附件固定，大幅降低现场装配的加工工作量。型材中部设置两处圆形安装孔位，可用于穿入圆棒定位销、走线或者安装内置连接件，提升拼接后的框架整体刚性，避免长期受载后出现连接位松动偏移的问题。

设计这类型材截面时，首先要平衡挤压成型的工艺可行性与结构力学性能，壁厚取值控制在合理区间，既保证挤压生产时金属流速均匀，不会出现截面变形、壁厚不均的缺陷，又能满足单侧悬臂安装时的抗弯强度要求——比如在型材侧面安装小型传感器、气动元件、轻量型执行机构时，不会因为负载产生明显的挠度变形，保证安装部件的位置精度。两侧的T型槽道做了圆角过渡处理，避免螺栓头滑动时出现卡滞，同时槽道的深度经过测算，既能保证螺母嵌入后有足够的咬合接触面积，承受锁紧时的扭矩不出现滑牙，又不会因为槽深过大削弱型材整体的截面惯性矩。

从安装边界来看，这款型材的外轮廓尺寸严格控制在20mm×40mm，相邻型材采用角件连接时，整体框架的外形尺寸计算可以直接累加型材公称尺寸，无需额外扣除连接位的余量，降低设计阶段的尺寸核算难度。型材端面可以配套标准的端盖、脚轮安装座、蹄脚连接件，底部支撑调节时，只需在端面中心孔攻丝即可完成脚件固定，不需要额外加工连接法兰。在实际设备搭建中，这类型材常用来做小型输送线的侧边机架、检测设备的外围防护框架、桌面型3D打印机的运动轴安装梁、电子实验台的仪器安装支架，因为截面宽度适中，既可以单根作为直线运动的导向安装基准，也可以多根拼接组成大尺寸的框架平面，安装亚克力防护板、钣金门板等外围部件。

不同于大规格重载铝型材，20x40规格的型材重量更轻，单人即可完成长尺寸型材的搬运、裁切、装配工作，非常适合小批量定制化设备的快速搭建，不需要大型吊装设备辅助。型材表面经过阳极氧化处理，表层氧化膜厚度均匀，具备基础的防锈耐刮擦性能，日常车间环境下使用不会出现表层锈蚀、掉屑的问题，适配电子制造、实验室、洁净车间等对环境颗粒物有要求的使用场景。在做三维建模时，这款型材的截面草图完全对称，建模过程中可以先绘制单侧的槽道与腔体轮廓，通过镜像命令完成整个截面的绘制，再通过拉伸命令生成指定长度的实体，建模时需要注意槽道内部的圆角尺寸与实际型材一致，避免后续装配时出现螺栓、螺母与槽道干涉的问题，同时要预留好连接位的安装间隙，保证实际装配时连接件可以顺利嵌入槽道，不会因为建模尺寸偏差导致现场装配需要二次修锉。

在结构选型阶段，工程师需要根据实际负载情况核算型材的挠度，当型材作为水平承载梁使用时，支撑跨距不宜超过1米，跨距过大时需要在中部增加支撑立柱，避免长期受载后型材出现永久变形。如果需要在型材上安装滑动导轨、同步带轮等运动部件，要注意安装面的平面度要求，这款型材的安装面经过挤压成型后的校直处理，直线度满足普通轻载运动机构的安装要求，不需要额外做铣面加工即可直接使用，进一步压缩设备的加工成本与制作周期。
