铰接式液压活塞杆组件三维设计

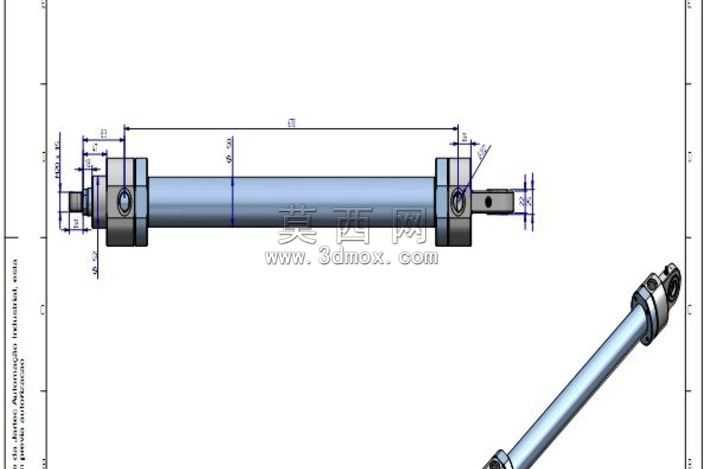

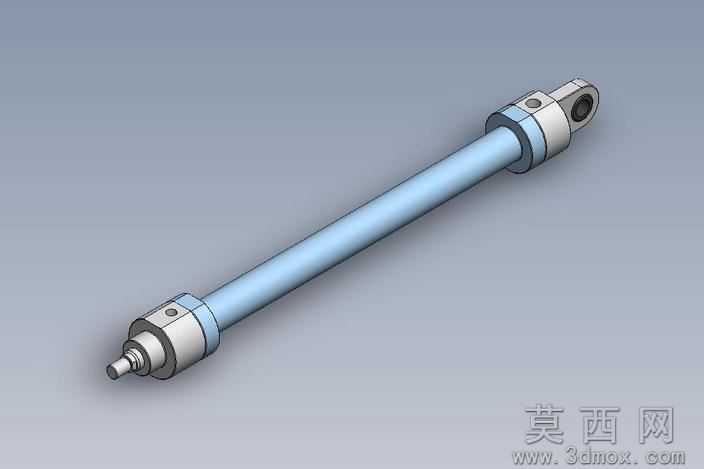

本作品为铰接式液压活塞杆组件的三维参数化建模成果，建模阶段采用SolidWorks软件完成全零件的特征化构建，首先依据液压传动元件的通用设计规范确定核心参数：以长直圆柱活塞杆为主体结构，两端分别设计铰接式连接端盖与杆头接头，所有回转类特征均通过旋转凸台命令生成，保证杆身同轴度公差符合液压元件的装配要求。建模过程中对密封槽、定位销孔、铰接耳孔等细节特征做了精细化处理，端盖与杆身的配合面采用同轴心配合约束，铰接接头的内孔与杆头轴径设置间隙配合参数，还原真实液压杆的装配逻辑。材质渲染阶段，活塞杆主体采用镀硬铬金属材质，调整反射光泽度参数模拟镀铬层的高光冷金属质感，两端连接接头与端盖采用调质钢材质，添加细微磨砂纹理区分加工面与非加工面，背景采用中性灰渐变环境突出零件结构轮廓，渲染输出时开启环境光遮蔽效果，让零件配合缝隙处的阴影自然呈现，增强模型的立体真实感。结构设计上，该活塞杆组件采用双端铰接的安装形式，可适配小幅度摆动的液压传动工况，杆身与端盖的连接位置设置了定位销孔用于周向固定，避免工作过程中杆身与端盖发生相对转动，杆头的铰接耳内预留了轴承安装位，可配套关节轴承降低铰接处的摩擦损耗，整体结构紧凑，受力路径清晰，符合液压执行元件的轻量化、高可靠性设计思路。建模全程采用自底向上的装配设计流程，每个单独零件均保留完整的特征树，可直接修改杆长、直径、铰接孔距等核心参数实现同系列元件的快速变型设计，所有配合关系均采用机械配合中的同轴、重合、限制角度等约束，完全模拟真实产品的运动自由度，可直接用于液压系统的装配干涉检查、运动仿真演示环节，也可作为液压传动教学的可视化演示模型，帮助学习者直观理解双铰接液压杆的结构组成与装配逻辑。
