基于蠕动泵原理的手动挑战点胶枪设计

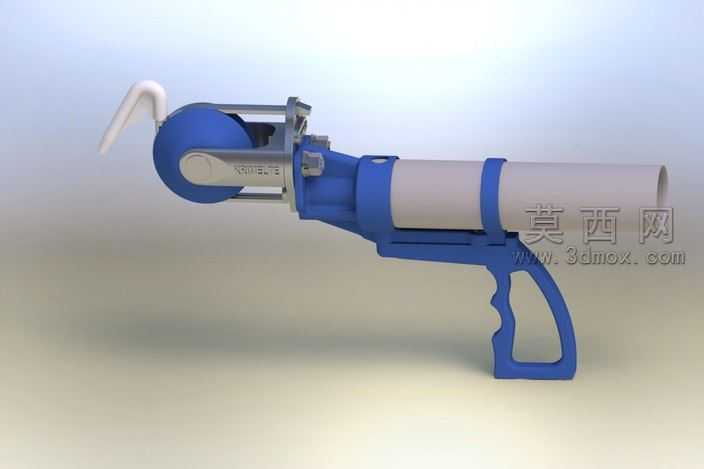

本作品为基于蠕动泵原理全新设计的手动点胶枪三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工与装配的公差规范，对每一个零部件的配合间隙、安装定位都做了精准的参数约束，确保模型可直接导出工程图用于实际生产开模。渲染阶段采用哑光工程塑料材质模拟枪身主体的蓝色握持结构，通过调整材质的粗糙度、漫反射参数还原PP塑料的细腻磨砂质感，对于金属传动部件则赋予拉丝不锈钢材质，添加细微的环境反射效果凸显金属构件的加工精度，储胶管部分采用半透明哑光PVC材质，通过调整透明度与次表面散射参数还原胶管的半通透视觉效果，前端出胶嘴采用白色POM工程塑料材质，还原耐磨塑料件的哑光白质感。结构设计上完全摒弃传统点胶枪的推杆挤压结构，采用蠕动泵的工作逻辑，通过握持手柄的扳机联动内部的蠕动挤压轮组，挤压轮组沿圆周排布，在扣动扳机时带动挤压轮依次碾压柔性储胶管，通过管内容积的周期性变化实现胶体的稳定定量输出，这种结构完全避免了传统胶枪推杆推力不均导致的出胶断流、溢胶问题。喷嘴部分采用一次性快拆结构设计，通过卡扣式连接与枪身主体固定，无需额外工具即可完成喷嘴的快速拆卸更换，使用后可直接拆除废弃，省去了传统胶枪喷嘴疏通清洁的繁琐步骤；中部的柔性挤压管采用可重复使用的耐腐硅胶材质，使用后仅需冲洗管内残留胶体即可再次投入使用，大幅降低了耗材使用成本。枪身握持部分采用人体工学弧度设计，建模时参考了成年男性手掌的握持尺寸，在手柄处做了内凹的指位贴合结构，边缘全部做R2-R3的圆角过渡处理，避免长时间握持产生的硌手问题，整体结构的传动部件全部内置在枪身外壳内部，没有外露的传动结构，既提升了使用的安全性，也避免了胶体滴落污染传动结构影响使用寿命。设计过程中针对不同粘度的胶体做了结构适配，通过调整挤压轮的压紧行程可以适配不同壁厚的柔性储胶管，满足低粘度瞬干胶到高粘度密封胶的不同点胶需求，整体模型装配关系完整，无干涉错面问题，所有活动部件都添加了合理的运动约束，可直接用于运动仿真验证扳机行程与出胶量的对应关系，为后续的实物原型制作提供了完整的三维数据支撑。
