自助设备投币端硬币识别比对机构

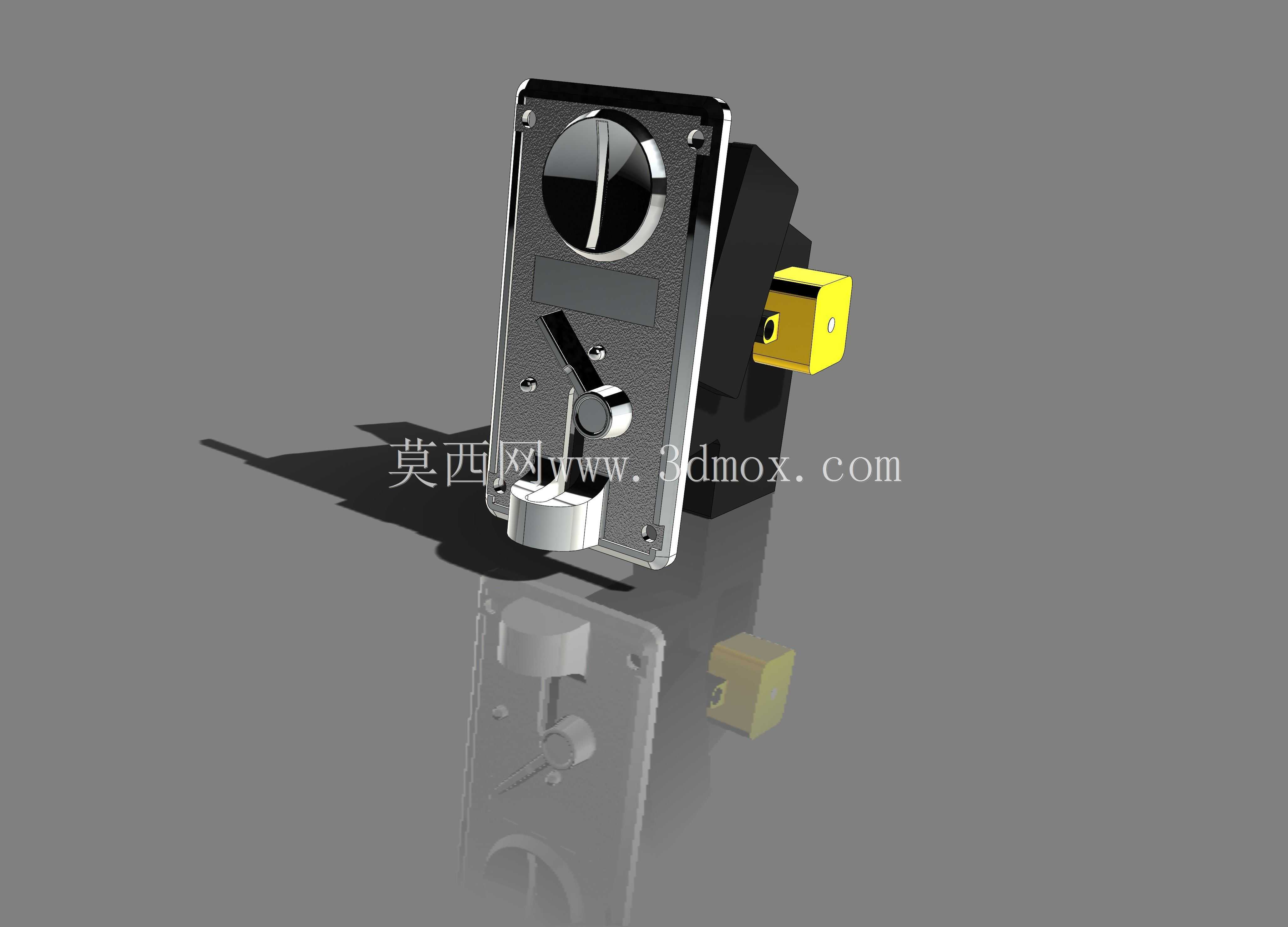

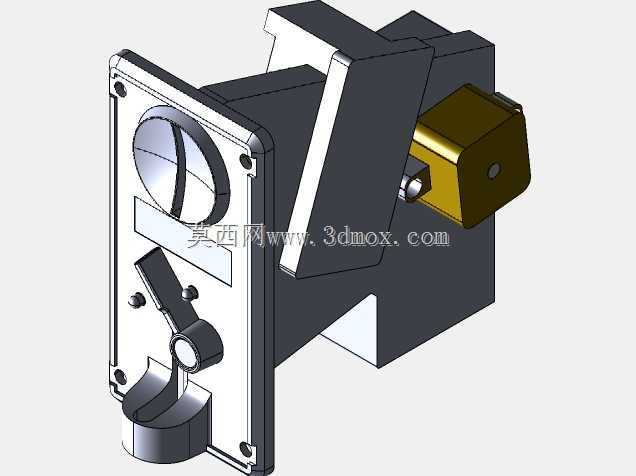

　　在自助售货、自助缴费、无人值守游艺设备等需要硬币收付的场景里，硬币比对机构是投币通道的核心功能部件，直接决定了设备对硬币真伪、面额的识别效率，同时承担投币后的通道锁止、异物拦截作用，避免非标准尺寸的代币、异形金属片进入设备内部造成卡币、财务损失。这套硬币比较仪的结构设计完全围绕硬币通过时的物理特征校验展开，主体采用金属面板作为安装基准面，面板上预留的沉头安装孔可以直接固定在投币通道的外侧壁，安装时不需要额外定制转接支架，适配多数常规自助设备的投币舱预留安装位。从结构布局来看，面板正面集成了硬币投入导向槽、尺寸比对触发拨杆、锁止执行组件，背面则衔接硬币输送通道与电信号触发模块，当标准尺寸的硬币从投币口滑入时，

　　会顺着导向斜面压下尺寸匹配的触发拨杆，拨杆的转动行程刚好对应单枚硬币的厚度与直径阈值，只有尺寸完全落在设计公差范围内的硬币，才能推动拨杆到达触发位置，解锁通道挡片让硬币落入储币舱；如果投入的是尺寸偏大或偏小的异物、假币，拨杆行程无法达到触发阈值，通道挡片会保持锁止状态，异物会从退币口直接退回，避免进入设备内部造成卡滞。设计过程中特意将触发拨杆的转轴做了耐磨衬套处理，因为投币动作属于高频往复运动，长期使用下转轴的磨损会导致拨杆行程偏移，直接影响识别准确率，衬套采用自润滑材质，不需要定期加注润滑脂就能保证数万次动作的行程精度。面板上的旋钮结构是手动解锁组件，当设备出现卡币故障时，运维人员不需要拆开整个投币舱，

　　只需要转动旋钮就能手动抬起通道挡片，清理卡滞的硬币，大幅降低现场运维的操作难度。侧面的黄色组件是电信号输出模块，当拨杆被标准硬币触发时，模块会输出对应的开关量信号给设备主控板，主控板接收到信号后才会启动后续的服务流程，这个模块的安装位置做了防呆设计，插接方向唯一，装配时不会出现插反的问题。从安装边界来看，整个机构的突出面板的厚度控制在较小范围内，不会占用投币舱过多的内部空间，面板的外形尺寸适配行业内通用的投币口安装开孔尺寸，替换老旧设备的同类部件时不需要重新对设备外壳开孔，直接固定接线就能完成替换。导向槽的入币口做了圆弧倒角处理，避免硬币投入时被棱角刮擦造成卡滞，同时倒角的弧度经过反复验证，不管是新版还是旧版的同面额硬币，

　　都能顺利滑入导向位置，不会出现硬币歪斜卡在入币口的情况。锁止挡片的复位采用扭力弹簧结构，弹簧的预紧力经过调校，既不会因为弹力过大导致标准硬币无法推开挡片，也不会因为弹力过小出现非标准硬币靠自重滑入的问题，弹簧的安装位置做了防脱卡槽，长期往复动作下弹簧不会从安装位脱出，提升机构的长期运行可靠性。整个机构的外露金属件都做了防锈处理，即使在户外自助设备的高湿度环境下使用，也不会出现锈迹卡滞动作部件的问题，所有运动部件的配合间隙都控制在合理范围，既不会因为间隙过小出现热胀冷缩卡滞，也不会因为间隙过大让细小杂物进入机构内部造成故障。
