电线管道布线用自粘式固定支架结构

　　在低压电气布线、设备内部线束整理、建筑弱电施工场景中，零散的电线管道如果缺少可靠的固定件，很容易出现线束移位、拉扯受力、排布杂乱的问题，不仅会提升后期线路检修的难度，还可能因为管线长期晃动摩擦外层绝缘层，埋下漏电、短路的安全隐患。这款自粘式固定支架，就是针对免打孔快速布线的需求设计的管线固定构件，不需要在安装基面钻孔、拧装螺丝，依靠背面的粘结层就能完成固定，适配光滑的金属机柜内壁、塑料电气盒表面、平整墙面、玻璃面板等多种安装基面，尤其适合不允许破坏基面结构的布线场景，比如成品机柜内部线束整理、家装明装弱电线路排布、办公区域桌面线材收纳等工况。

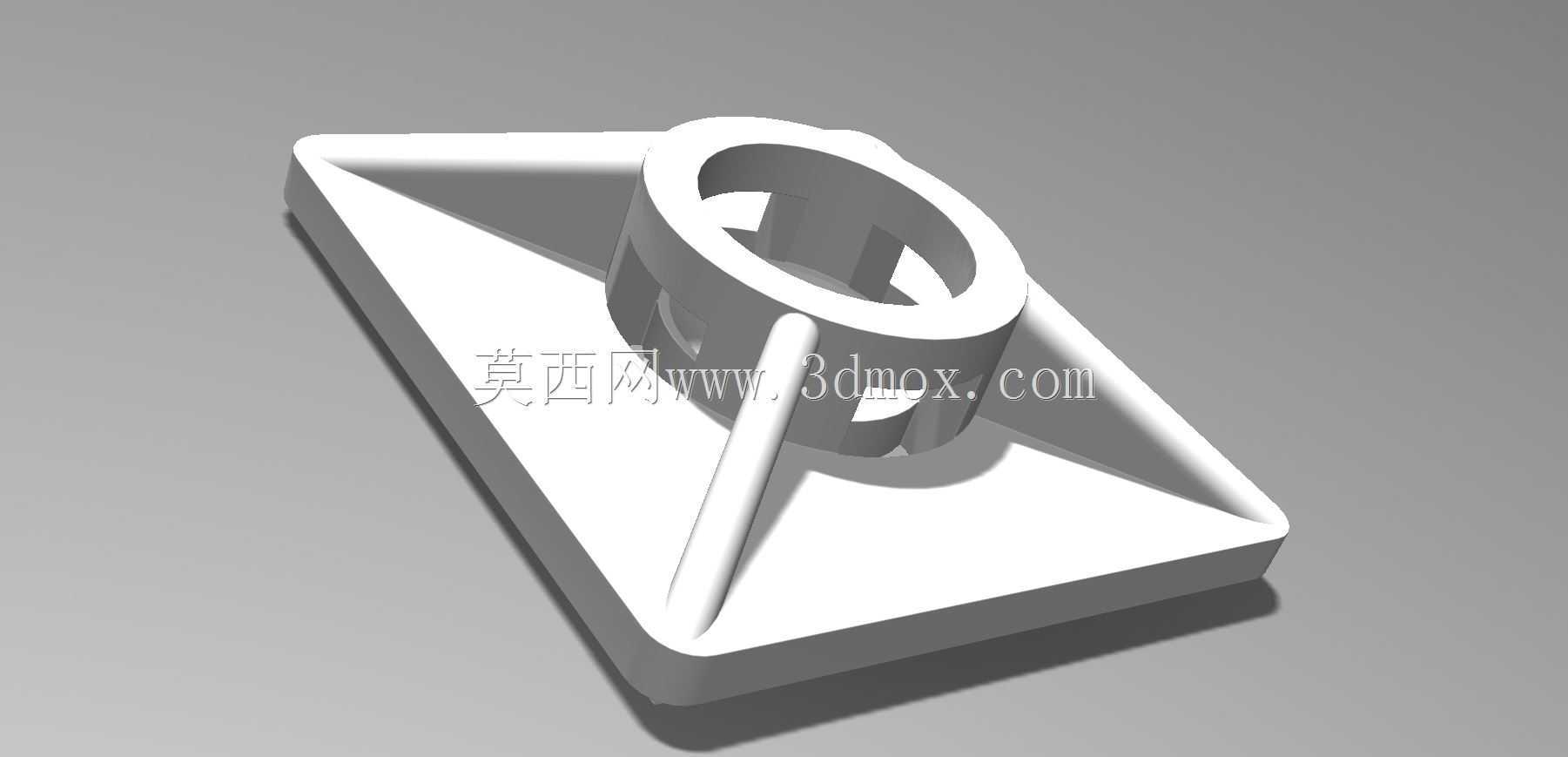

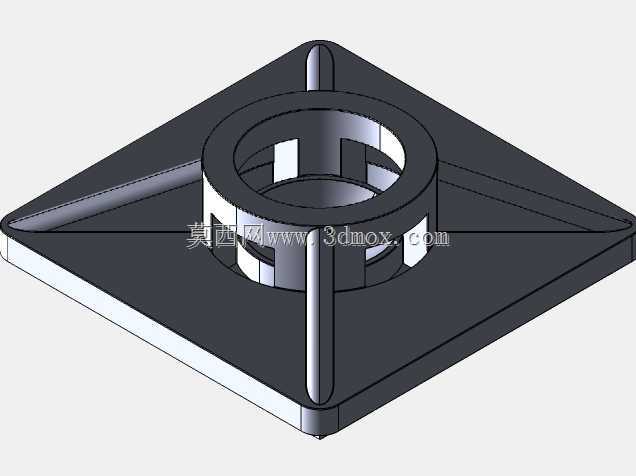

　　从结构设计来看，这款支架分为两个核心功能部分，底部是方形的粘结贴合底座，底座背面做了整面的平整贴合面，能够和安装基面形成足够的接触面积，保证粘结层受力均匀，避免因为局部应力集中导致粘结层翘边脱落。底座上设置了三角加强筋结构，连接底座与上方的环形固定座，加强筋沿环形座的受力方向布置，当管线卡入环形座后，管线的重量、拉扯力会通过加强筋均匀传递到整个底座平面，不会出现环形座与底座连接处断裂的问题。上方的环形固定座是带开口的卡环结构，开口尺寸略小于常规穿线管道的外径，安装时只需要将电线或者小型穿线管道从开口处压入环内，卡环自身的弹性形变会将管线牢牢卡在环腔内部，不需要额外使用扎带捆绑，单人就能完成管线的卡装作业，大幅提升布线施工的效率。

　　在安装边界方面，这款支架的方形底座边长控制在适配小规格管线的尺寸范围内，整体高度较低，安装后不会突出基面过多，能够适配狭小空间内的布线需求，比如机柜内部层板之间的间隙、墙面与装饰盖板之间的狭小空间都可以使用。环形固定座的内孔尺寸匹配常规的小型电线护套、细直径穿线管，能够固定单股或者多股并拢的弱电线路、低压控制线路，粘结层的设计适配常温工况下的室内使用场景，安装时只需要将基面的灰尘、油污擦拭干净，撕去粘结层的离型纸，将底座按压在基面上保持数秒，就能达到足够的粘结强度，不需要等待固化时间，安装完成后即可卡入管线进行固定。

　　设计过程中重点考虑了塑料材质的成型特性，整体结构没有尖锐的棱角，所有转角处都做了圆角过渡，既可以避免注塑成型时出现应力集中导致的零件开裂，也能防止安装时尖锐边角划伤施工人员、划破管线的绝缘层。卡环的开口位置做了导向斜角，压入管线时斜角会先接触管线外壁，引导管线顺利滑入环腔，不需要刻意对准开口位置，降低现场施工的操作难度。底座的边缘做了薄边处理，粘贴后边缘与基面的过渡更平缓，不容易被剐蹭导致底座起翘脱落，同时薄边设计也能减少塑料原料的使用，在保证结构强度的前提下控制零件的生产成本，适合批量生产应用。

　　实际使用时，这类自粘支架可以根据布线的走向灵活布置，不需要提前规划打孔位置，遇到管线需要转弯、分线的位置，可以随时增加支架固定点位，调整布线走向时也可以通过加热粘结层的方式取下支架，不会在安装基面上留下钻孔痕迹或者难以清理的残留，对于临时布线、经常需要调整线路布局的场景适配性很强。相比传统的螺丝固定线卡、扎带固定座，这款自粘支架的安装效率更高，对安装基面的破坏更小，同时环形卡环的固定方式不会像扎带一样过度挤压管线，能够避免管线外层被扎带勒损的问题，长期使用时管线的固定状态更稳定，不会因为扎带老化松脱出现管线移位的情况。
