嵌入式无风扇工业控制计算机外观结构

　　这款无风扇嵌入式工业计算机的结构设计，完全围绕工业现场的严苛部署条件展开，区别于商用计算机的开放式结构，整机采用一体化挤压铝型材壳体作为核心散热载体，没有预留任何外露的散热通风孔，从物理层面阻断粉尘、水雾、金属切削碎屑进入设备内部的路径，适配车间、户外机柜、车载舱体等存在多尘、凝露、振动风险的部署场景。从实际应用场景来看，这类设备常被部署在生产产线的设备层作为边缘控制节点，承担产线设备的数据采集、协议转换、逻辑控制、边缘侧数据预处理等工作，也可嵌入自助终端、智能交通管控设备、户外监测机柜内部作为核心运算单元，不需要像商用台式机那样预留独立的安装工位，可通过侧壁的安装挂耳直接固定在机柜立柱、设备内壁或者DIN导轨上，安装边界灵活，

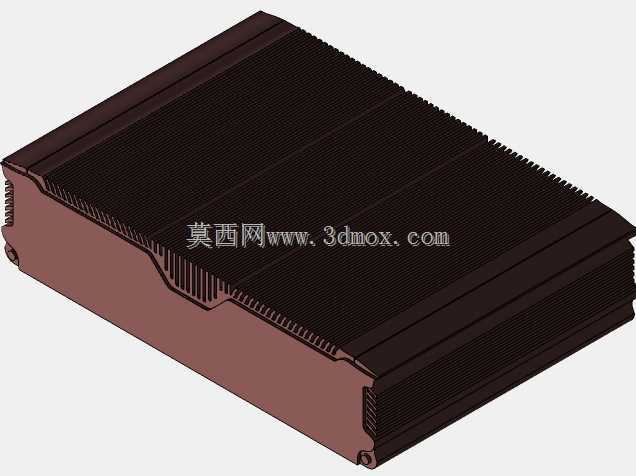

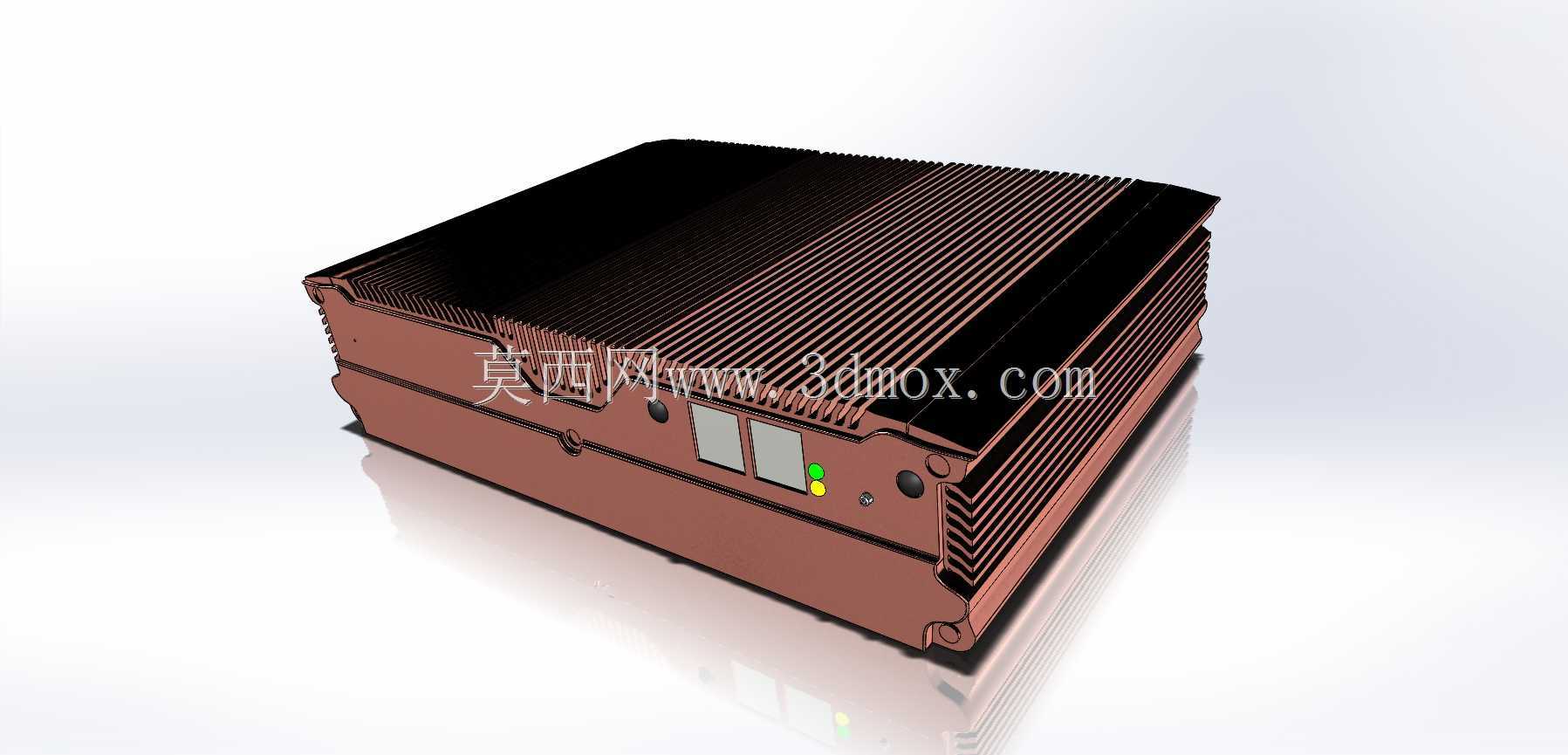

　　不需要预留额外的散热操作空间。设备的接口区域集中布置在前端面板，采用下沉式的接口布局，所有外接连接器插入后不会突出壳体外轮廓，避免现场布线拉扯或者设备移位时磕碰接口导致连接松动，面板上预留的状态指示灯采用内嵌式设计，光线柔和不刺眼，运维人员巡检时可直接通过指示灯状态判断设备运行、供电、通讯状态，不需要额外连接显示设备排查基础故障。壳体的散热鳍片采用等间距平行排布结构，鳍片厚度、间距经过热仿真校核，在保证壳体结构强度的前提下最大化散热接触面积，内部核心发热器件（处理器、电源模块、通讯芯片）通过导热硅胶垫直接与壳体内壁贴合，将运行产生的热量直接传导至整个铝型材壳体向外散出，完全取消了散热风扇这类存在机械磨损的活动部件，

　　从结构根源上降低设备长期运行的故障点，适配7*24小时不间断运行的工业使用需求。设备的上下壳体采用咬合式结构配合密封胶条装配，拼接缝隙控制在0.2mm以内，既可以提升整机的电磁屏蔽性能，避免工业现场的强电磁干扰影响设备运行稳定性，也可以进一步提升壳体的防护等级，应对现场的泼溅、积尘问题。从安装尺寸边界来看，整机采用紧凑型的长方体结构，宽度适配标准机柜的安装间距，深度控制在较小范围内，可嵌入空间局促的小型设备舱内部，底部预留的通用安装孔位支持壁挂、平放、导轨卡装等多种安装方式，不需要额外定制转接支架。在结构细节设计上，壳体边角采用圆弧过渡处理，避免安装运维过程中尖锐边角划伤操作人员，壳体表面采用硬质阳极氧化处理，耐磨抗腐蚀，

　　可在存在轻度腐蚀性气体的车间环境中长期使用而不出现表层锈蚀脱落的问题。设备内部的PCB安装位预留了足够的加固螺柱，核心板卡与接口板之间采用加固连接器配合螺柱固定，可承受工业场景下的持续振动、冲击，不会出现板卡松动、接触不良的问题。区别于普通商用计算机的塑料壳体设计，这款设备的全金属壳体除了散热、防护作用外，还可作为整机的结构承力部件，在堆叠安装或者受到外力挤压时不会出现壳体变形挤压内部板卡的问题，整体结构强度完全满足工业级设备的可靠性要求。
