掌纹识别门禁闸机配套识别终端结构

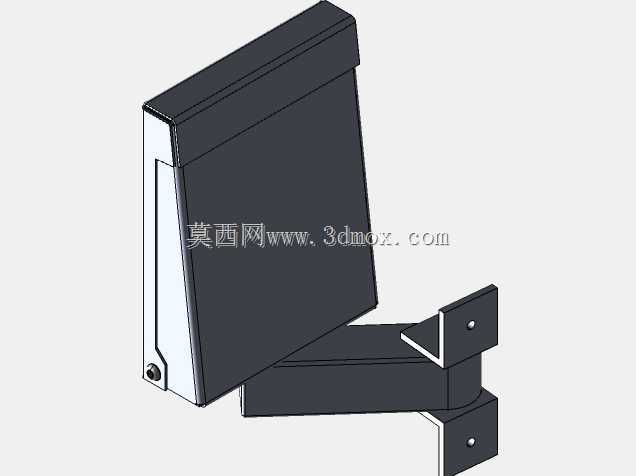

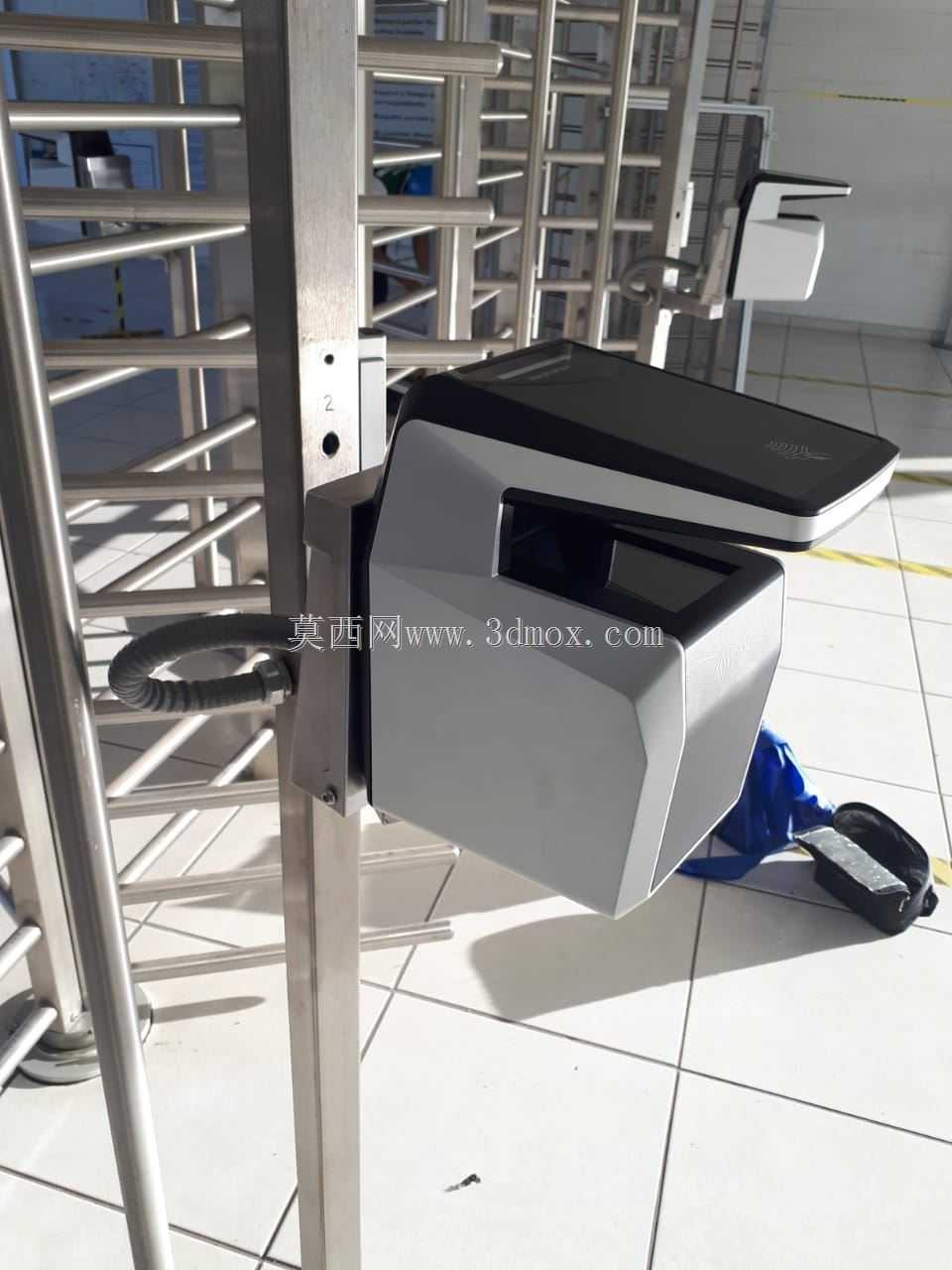

　　这款掌静脉掌纹复合识别终端，是配套全高转闸、三辊闸等出入口管控闸机使用的身份核验部件，主要落地在高安保等级的通行场景，比如涉密办公区出入口、数据中心人员通道、机场员工管控区、监狱AB门通道这类需要严格核验通行人员身份、杜绝代刷代过的场所，相比传统刷卡、指纹核验的方式，非接触式的掌纹掌静脉识别不需要人员直接接触设备表面，既能避免接触带来的卫生隐患，也能杜绝指纹复制、卡片盗用带来的安保漏洞。从安装适配性来看，设备采用壁挂式安装结构，固定位直接适配标准闸机的立柱安装孔位，安装面预留了走线空腔，设备的供电线、信号传输线可以直接从闸机立柱内部穿入，不会外露走线，既避免线路被外力破坏，也能让整体安装效果更整洁。设备整体外轮廓采用切角多边形造型，

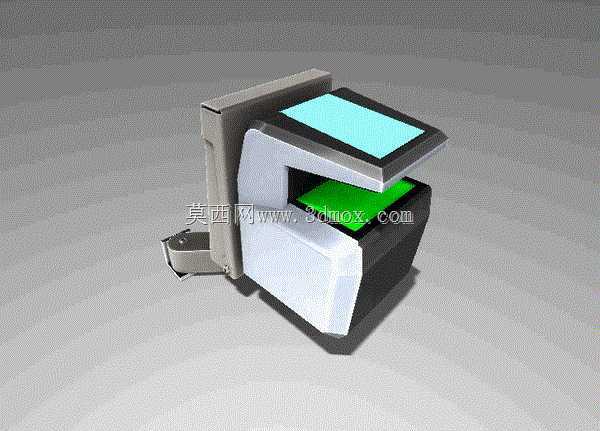

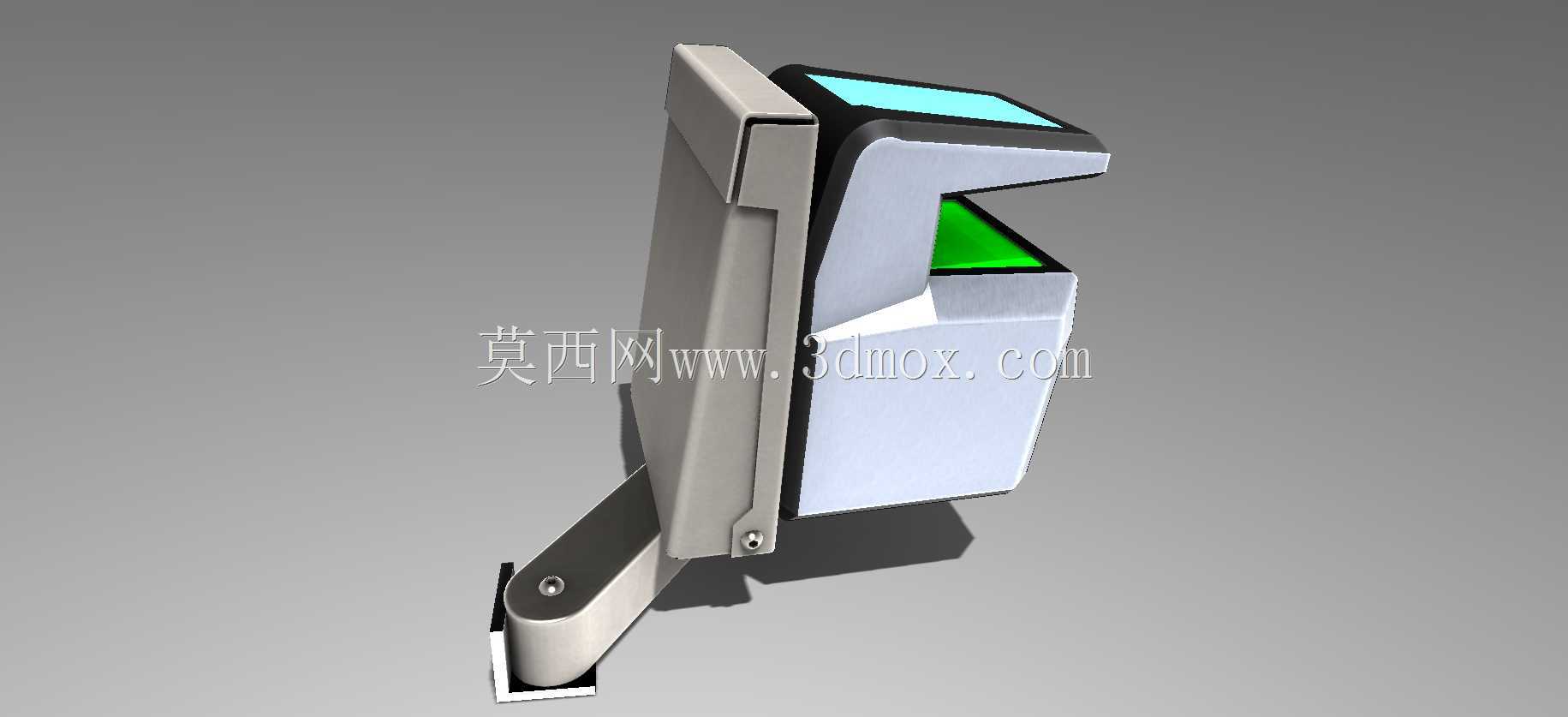

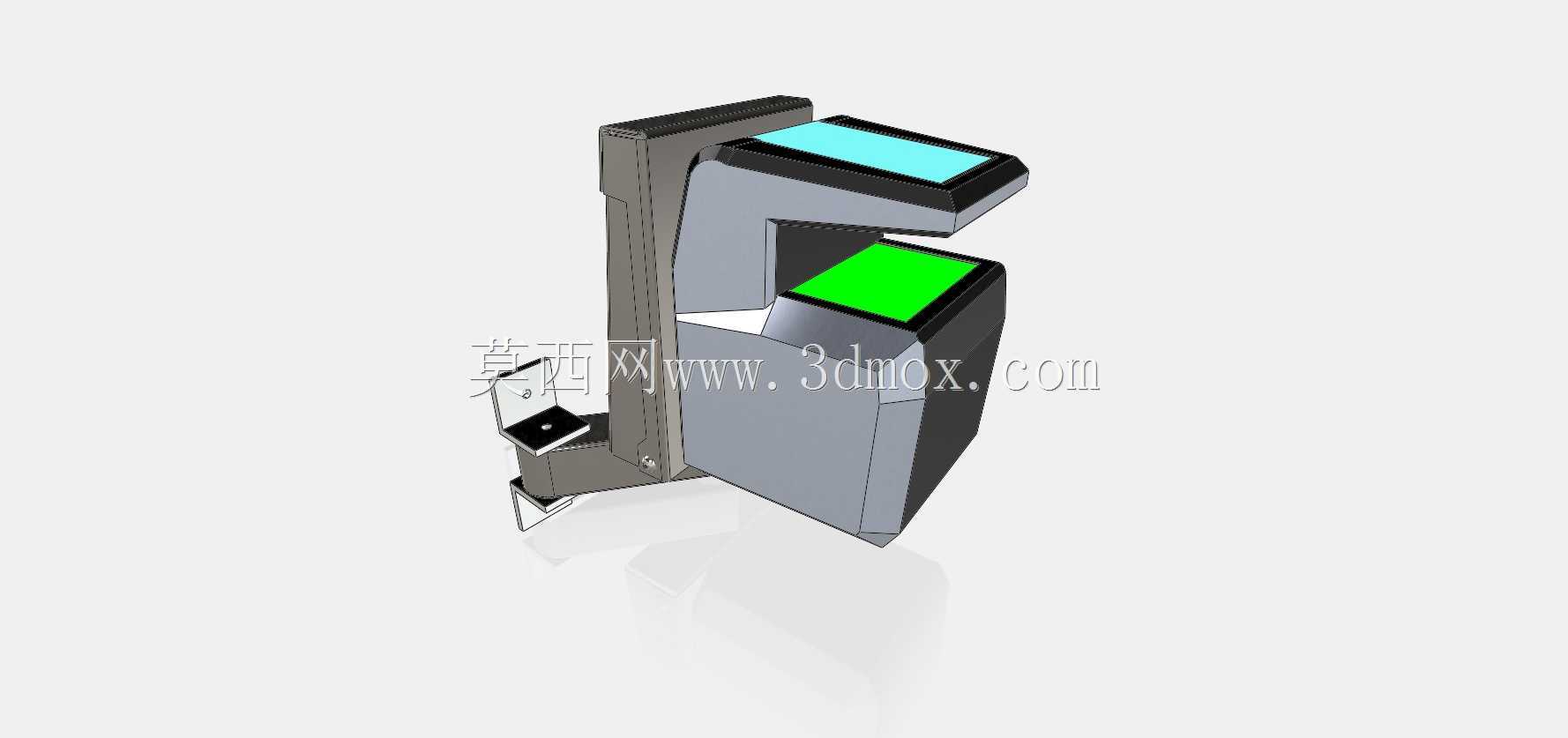

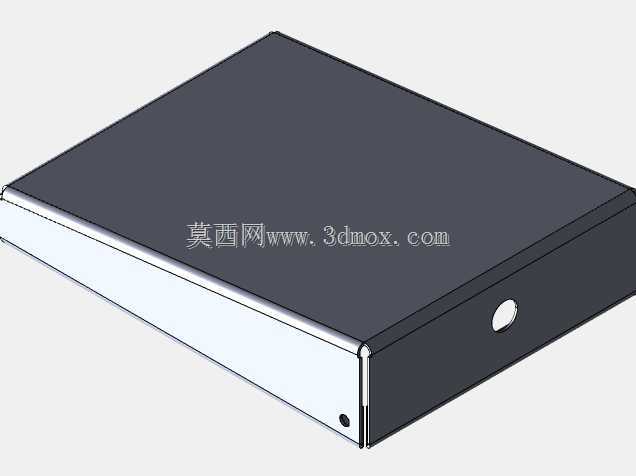

　　识别操作面做了12度的仰角设计，刚好匹配人员站立在闸机前伸手时的自然手腕角度，不需要刻意抬腕或者翻掌，自然伸手就能将手掌对准识别区域，通行核验的动作流畅度更高，不会因为操作姿势别扭造成通道口拥堵。识别区域的内凹深度做了反复校核，深度控制在85mm，既可以遮挡外界杂光对识别模组的干扰，避免阳光直射、顶光直射造成识别率下降，也不会因为内凹过深让手掌有磕碰的触感，操作区边缘全部做了R3的圆角钝化处理，日常使用中不会剐蹭到人员手腕或者随身物品。设备外壳采用304不锈钢冲压折弯成型，表面做细磨砂喷塑处理，抗指纹抗锈蚀，适合户外半户外的闸机安装场景，长期日晒雨淋也不会出现表层脱落、锈蚀的问题。内部结构做了分层设计，

　　最外层是识别窗口的钢化玻璃防护层，中间层固定掌纹采集、掌静脉红外采集的双模组，底层是主控电路板与接线端子，模组与外壳之间做了橡胶减震垫，闸机开关产生的震动不会传导到识别模组上，避免长期震动造成模组对焦偏移，影响识别精度。设备的信号输出端直接匹配闸机的开闸信号协议，识别核验通过后会直接输出无源开关量信号给闸机控制板，触发闸机解锁放行，不需要额外加装信号转换模块，适配市面上绝大多数主流闸机的控制逻辑。从安装边界来看，设备安装时需要在闸机立柱上预留110mm*160mm的安装平面，设备突出立柱表面的厚度为120mm，不会超出闸机整体的外轮廓边界，不会对通行空间造成挤占，人员侧身通过时也不会磕碰设备。

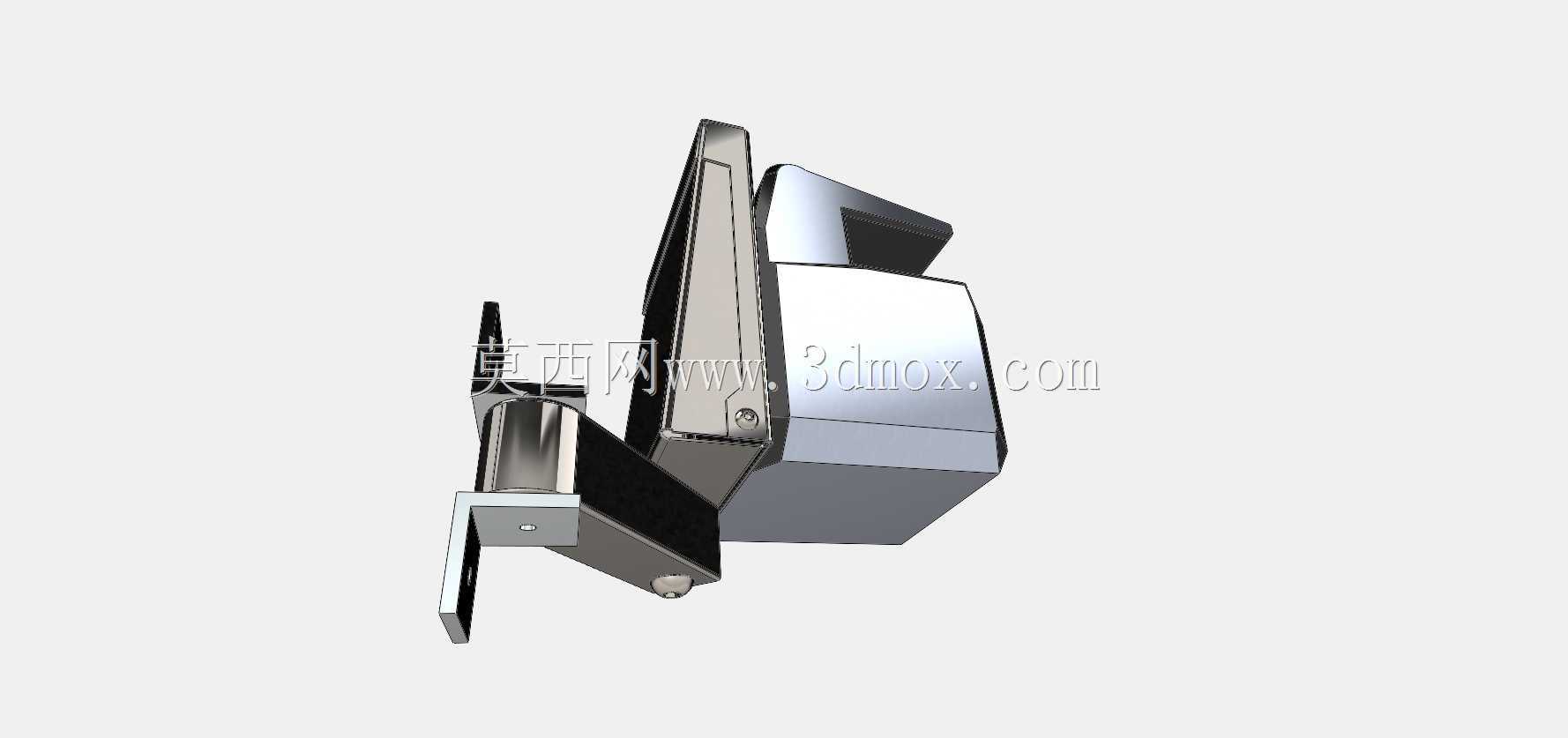

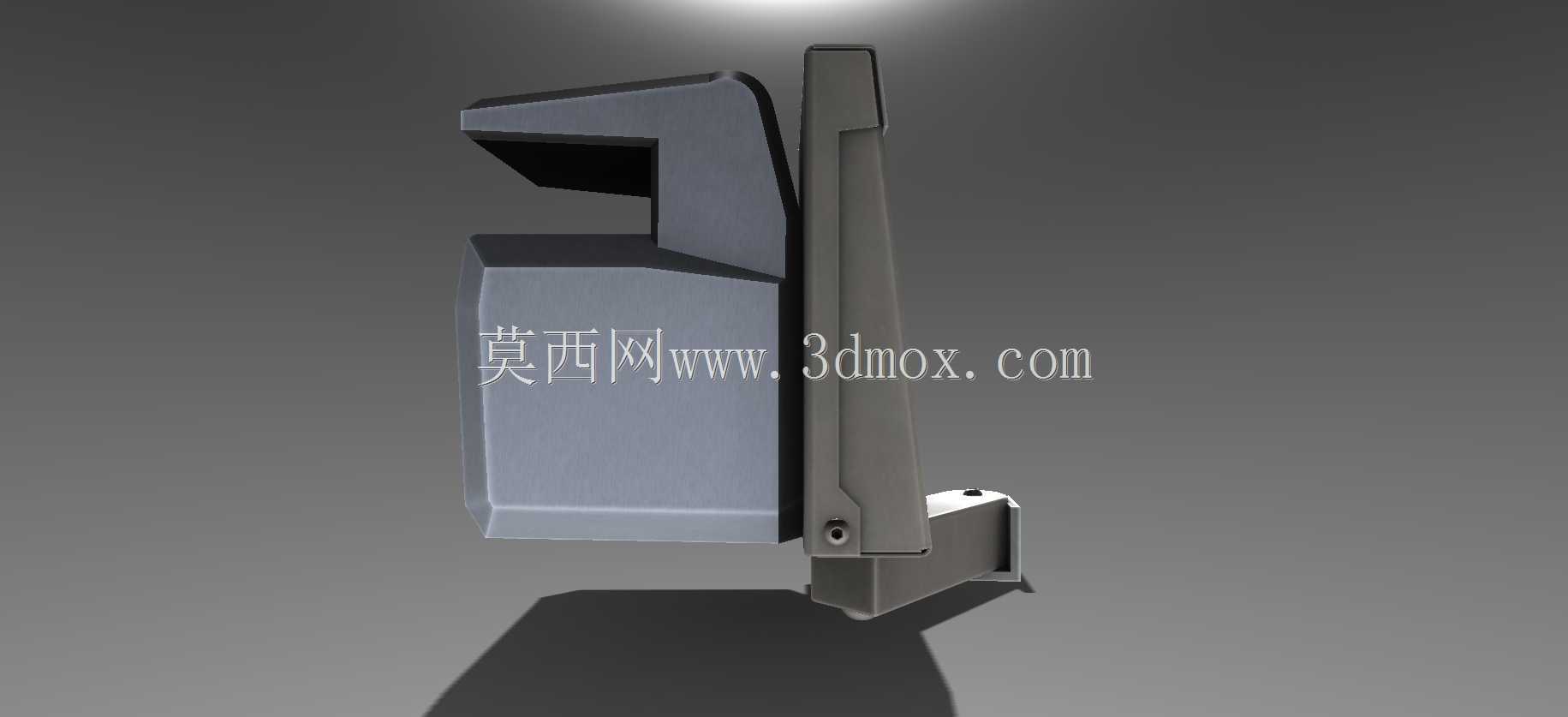

　　识别感应的有效距离控制在识别窗口前方30-60mm范围，手掌在这个区间内可以在0.3秒内完成特征采集与比对，比对通过率可以达到99.7%，误识率控制在百万分之一以下，完全满足高安保场景的身份核验需求。设备顶部的平面做了微倾斜的导水设计，如果安装在半户外场景，雨水落在设备表面会顺着倾斜面流到设备两侧的导水槽排出，不会顺着识别窗口的缝隙渗入设备内部，电路部分全部做了灌胶防水处理，防护等级达到IP54，日常的扬尘、溅水都不会影响设备正常运行。在结构建模过程中，重点还原了设备的安装孔位尺寸、内部模组的装配关系、外壳的分件逻辑，所有的卡扣位置、螺丝固定柱的位置都按照实际量产结构做了1:1还原，安装面的定位凸台尺寸也和实际闸机的安装凹槽匹配，不管是做闸机整体方案的装配校核，还是做同类识别终端的结构参考，都可以直接调用模型做干涉检查、装配模拟，不需要再反复测量实物尺寸调整参数。
