气动设备安装用钢制支撑底座结构

　　在气动系统集成的现场施工环节，支撑底座的选型与设计直接决定了整套气动执行单元的运行稳定性，这款钢制底座正是针对中小型气动阀组、过滤调压组件、小型气动执行器的安装需求开发的支撑构件。从实际应用场景来看，这类底座多部署在自动化生产线的气动控制工位、小型气动试验台架、车间零散气动工具的集中供气管路接驳端，替代传统的现场焊接支架，减少现场施工的焊接、打磨工作量，同时规避现场焊接带来的安装精度偏差问题。

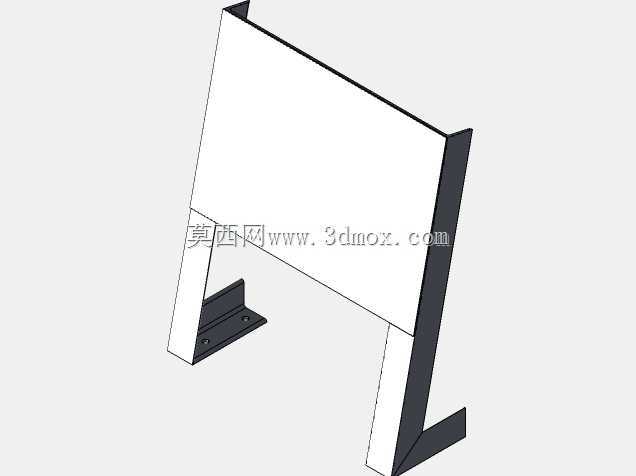

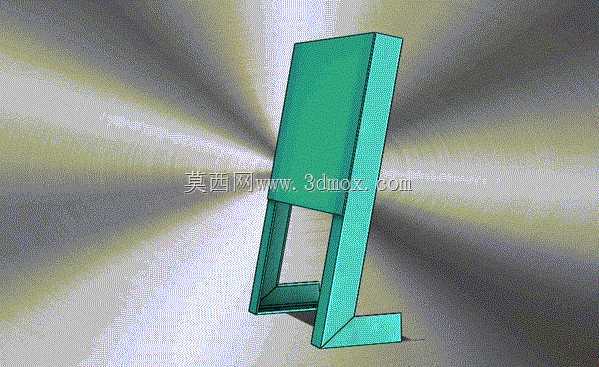

　　从功能特性上看，该底座采用立式L型支撑结构，底部为水平延伸的安装支脚，预留了与地面、设备台面或者型材框架连接的固定孔位，可通过膨胀螺栓或者T型螺栓完成快速固定；上部为竖直承载面板，面板表面可根据待安装气动元件的安装孔距进行二次钻孔或者预装固定螺母条，适配不同规格的气动元件安装需求。中部的镂空结构并非单纯的减重设计，一方面可以为气动管路的走线预留空间，避免管路在底座背部出现过度弯折，影响气路通畅性；另一方面可以减少钢材用量，在保证结构刚性的前提下控制整体自重，方便单人完成搬运与安装对位。

　　设计思路上，这款底座没有采用复杂的折弯一体成型结构，而是选用标准角钢与钢板进行组焊，所有焊接位置均采用满焊后打磨处理，消除焊接应力集中点，避免长期承受气动元件运行振动时出现焊缝开裂的问题。竖直面板与底部支脚的垂直度控制在0.5mm/m以内，保证安装在面板上的气动元件不会出现倾斜，尤其是对于带有精密调节旋钮的气动调压阀、节流阀类元件，安装面的垂直度偏差会直接影响调节手感与读数准确性。整体结构的刚性经过校核，在单侧挂载15kg以内的气动元件时，竖直面板的侧向形变量不超过0.2mm，不会因为元件自重出现前倾变形。

　　从安装边界来看，底座的水平支脚总宽度控制在200mm以内，竖直面板高度为450mm，整体占用的台面或者地面空间较小，适合在空间紧凑的设备侧方安装。支脚的固定孔位采用长圆孔设计，允许安装时存在±5mm的位置调整量，降低现场基础施工的孔位精度要求。竖直面板的厚度为5mm，足以支撑常规中小型气动元件的挂载需求，不会因为面板过薄出现共振问题——气动系统在排气阶段会产生一定频率的振动，如果面板刚性不足，会带动整个底座出现共振，长期运行可能导致管路接头松动、元件内部密封件磨损加速。

　　在实际使用中，这类钢制底座相比铝型材搭建的支架具备更好的抗振性能，钢材的阻尼特性可以有效吸收气动元件运行时产生的高频振动，减少振动向安装基础传递。同时钢材的焊接结构整体性更好，不会出现铝型材连接部位因为长期振动导致的紧固件松动问题。底座的表面采用喷塑处理，具备基础的防锈耐油污能力，适配车间多油污、多粉尘的使用环境，日常维护只需要擦拭表面即可，不需要额外做防腐处理。

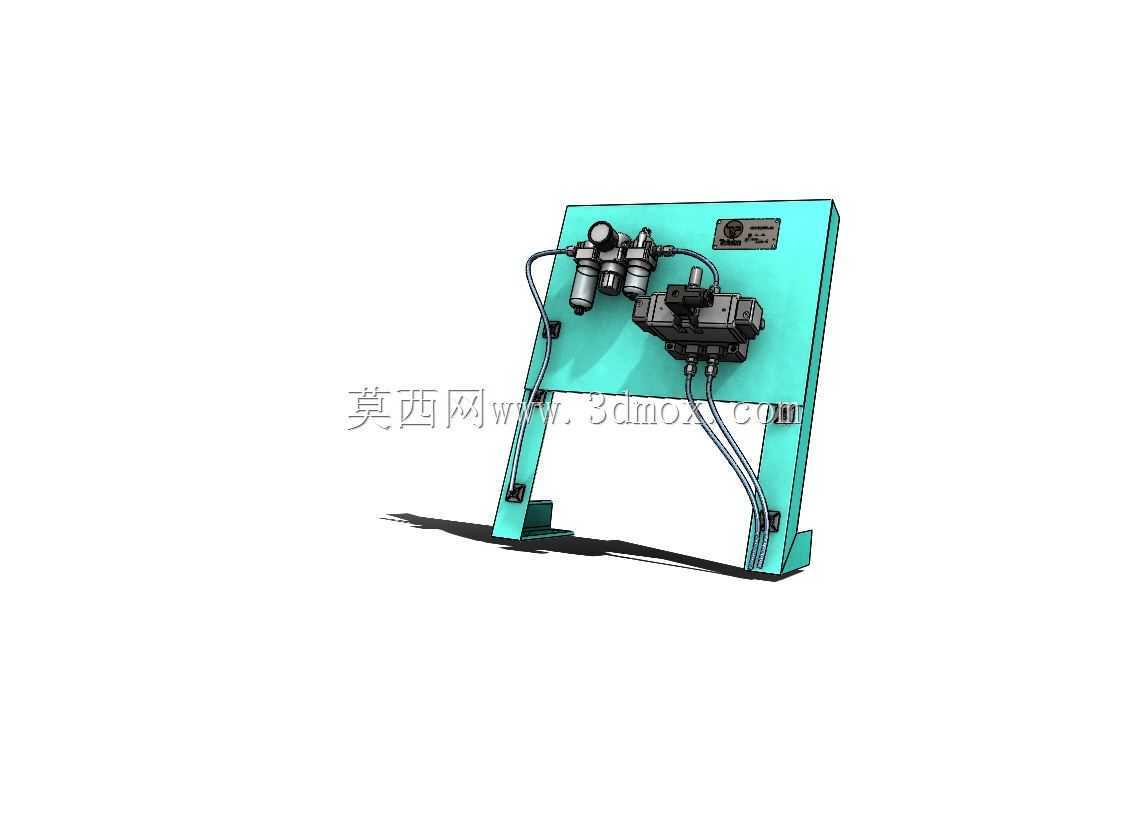

　　针对气动管路的布置需求，底座中部的镂空区域可以穿过直径12mm以内的气动软管或者硬管，管路可以通过扎带直接固定在底座的钢结构上，不需要额外布置管路支架，让整个气动控制单元的安装更加整洁。如果需要安装多联件的气动处理组件，只需要在竖直面板上对应位置开孔，就可以实现元件的紧贴安装，减少元件与底座之间的间隙，提升整体结构的紧凑性。对于需要频繁调整元件位置的试验场景，也可以在竖直面板上预装铝制螺母条，实现元件的无钻孔快速安装，调整位置时不需要重新对面板进行钻孔加工，提升工位调整的效率。

　　在结构校核阶段，设计人员重点考虑了偏载工况下的结构稳定性，即当气动元件全部安装在竖直面板的单侧时，底座的重心依然落在底部支脚的支撑范围内，不会出现倾翻风险。底部支脚的外翻设计进一步扩大了支撑面的范围，即使在挂载较重的气动执行器时，也不需要额外加装配重块，简化了安装流程。所有的锐边均经过倒角处理，避免安装过程中划伤施工人员，也防止划破气动软管的外层保护层，降低管路破损漏气的风险。
